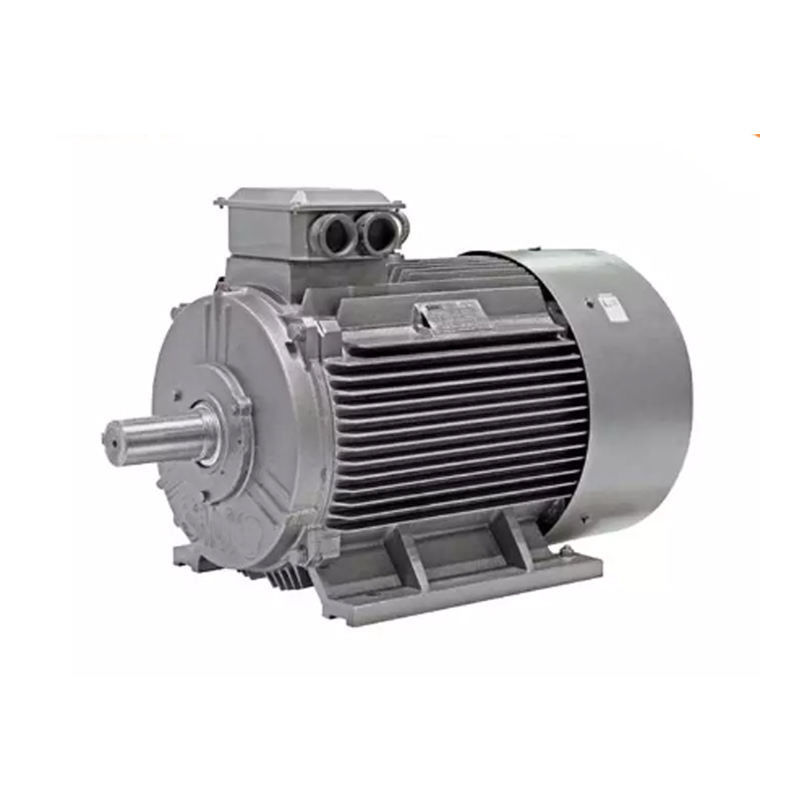

22KW 37KW 4 เสา 3 เฟสมอเตอร์ซิงโครนัสแม่เหล็กถาวร

ลักษณะและข้อดีของมอเตอร์แม่เหล็กถาวร:

มอเตอร์จากแหล่งกระตุ้นสามารถแบ่งออกเป็นสองประเภท: มอเตอร์แม่เหล็กถาวร และมอเตอร์กระตุ้นไฟฟ้ามอเตอร์แม่เหล็กถาวรคือมอเตอร์ไฟฟ้าที่สร้างสนามแม่เหล็กกระตุ้นจากแม่เหล็กถาวรมอเตอร์แบบอะซิงโครนัสสามเฟสที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและการใช้งานพลเรือน เช่น Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, series YB2 series ฯลฯ ล้วนเป็นของมอเตอร์กระตุ้นไฟฟ้าผลิตภัณฑ์ ENNENG Motor เป็นมอเตอร์ซิงโครนัสแม่เหล็กถาวรที่มีประสิทธิภาพสูง

เมื่อเทียบกับมอเตอร์กระตุ้นไฟฟ้าแบบดั้งเดิม มอเตอร์แม่เหล็กถาวร โดยเฉพาะอย่างยิ่งมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก มีข้อดีของโครงสร้างที่เรียบง่าย การทำงานที่เชื่อถือได้ ขนาดเล็ก น้ำหนักเบา การสูญเสียน้อย และประสิทธิภาพสูง อีกทั้งรูปร่างและขนาดของมอเตอร์ที่ยืดหยุ่นและหลากหลายแอปพลิเคชันนี้กว้างมาก ครอบคลุมเกือบทุกด้านของการบินและอวกาศ การป้องกันประเทศ การผลิตภาคอุตสาหกรรมและการเกษตร และชีวิตประจำวัน

มอเตอร์ซิงโครนัสแม่เหล็กถาวร (PMSM) เป็นมอเตอร์ไฟฟ้าประเภทหนึ่งที่ใช้แม่เหล็กถาวรในโรเตอร์เพื่อสร้างสนามแม่เหล็กคุณลักษณะบางอย่างของมอเตอร์ PMSM ได้แก่:

1. ประสิทธิภาพสูง: มอเตอร์ PMSM มีประสิทธิภาพสูง ด้วยระดับประสิทธิภาพสูงถึง 98%นี่เป็นเพราะมีการสูญเสียพลังงานน้อยกว่ามอเตอร์ประเภทอื่นเนื่องจากแม่เหล็กถาวร

2. ความหนาแน่นของพลังงานสูง: มอเตอร์ PMSM มีความหนาแน่นของพลังงานสูง ซึ่งหมายความว่าสามารถส่งพลังงานในระดับสูงได้ในแพ็คเกจขนาดเล็กทำให้เหมาะสำหรับการใช้งานในพื้นที่จำกัด

3. แรงบิดสูง: มอเตอร์ PMSM มีความหนาแน่นของแรงบิดสูง ซึ่งหมายความว่าสามารถผลิตแรงบิดได้มากในชุดขนาดเล็กทำให้เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูง

4. การควบคุมที่แม่นยำ: มอเตอร์ PMSM เป็นที่รู้จักในด้านการควบคุมที่แม่นยำ ซึ่งทำให้เหมาะสำหรับการใช้งานที่ต้องการการควบคุมความเร็วที่แม่นยำ

5. การบำรุงรักษาต่ำ: มอเตอร์ PMSM มีการออกแบบที่เรียบง่ายและไม่ต้องบำรุงรักษามากนักทำให้เหมาะสำหรับการใช้งานที่การบำรุงรักษายากหรือมีราคาแพง

6. ช่วงความเร็วกว้าง: มอเตอร์ PMSM มีช่วงความเร็วกว้าง ซึ่งทำให้เหมาะสำหรับการใช้งานที่หลากหลาย

7. เสียงรบกวนและการสั่นสะเทือนต่ำ: มอเตอร์ PMSM ทำงานเงียบและสร้างการสั่นสะเทือนน้อยที่สุด ทำให้เหมาะสำหรับการใช้งานที่ต้องลดเสียงรบกวนและการสั่นสะเทือนให้น้อยที่สุด

เหตุผลในการล้างอำนาจแม่เหล็กของมอเตอร์แม่เหล็กถาวร:

01. การเลือกเกรดเหล็กแม่เหล็กที่ไม่เหมาะสม

หากการคำนวณการออกแบบมอเตอร์ไม่แม่นยำเพียงพอ และเลือกเกรดที่ต่ำกว่าผิด เช่น ควรเลือกแม่เหล็กถาวร 180°C แต่เลือก 155°C ผิด อาจมีสถานการณ์ดังกล่าว: การทดสอบเริ่มต้น ดัชนีบันทึกของกระบวนการทดสอบนั้นดีมาก เนื่องจากมอเตอร์ค่อยๆ มีแนวโน้มที่จะมีเสถียรภาพทางความร้อน ตัวบ่งชี้ที่เกี่ยวข้องของมอเตอร์เริ่มเสื่อมลงและเบี่ยงเบนไปจากความคาดหวังในการออกแบบมากขึ้นเรื่อยๆในช่วงเวลาหนึ่ง กระแสจะเพิ่มขึ้นอย่างรวดเร็ว อินเวอร์เตอร์จะหยุดทำงานอย่างรวดเร็ว และรหัสกระแสเกินจะแสดงขึ้นทดสอบคุณสมบัติการไม่โหลดของมอเตอร์อีกครั้ง แสดงว่ามอเตอร์สูญเสียอำนาจแม่เหล็ก และต้องเปลี่ยนเหล็กแม่เหล็ก

02. ปัญหาการล้างอำนาจแม่เหล็กร้อนเกินไป

การสูญเสียความเป็นแม่เหล็กเนื่องจากความร้อนสูงเกินไปเป็นหัวข้อที่ละเอียดอ่อน และการลดลงของคุณสมบัติทางแม่เหล็กของแม่เหล็กยังสามารถนำไปสู่ปัญหากระแสไฟเกินและความร้อนสูงเกินไปหากไม่รวมอิทธิพลของคุณสมบัติทางแม่เหล็กของเหล็กแม่เหล็กและพิจารณาเฉพาะปัจจัยทางความร้อนก็สามารถระบุได้ว่ามีสองสถานการณ์ที่ปรากฏการณ์ของการล้างอำนาจแม่เหล็กด้วยความร้อนสูงเกินไปจะเกิดขึ้น ประการแรก เส้นทางการระบายอากาศหมุนเวียนในมอเตอร์คือ ไม่สมเหตุสมผลซึ่งฝ่าฝืนกฎธรรมชาติของการนำความเย็นและความร้อน ส่งผลให้เกิดการสะสมความร้อนเฉพาะที่ประการที่สอง ภาระความร้อนของขดลวดสูงเกินไป และการสร้างความร้อนเกินระดับการแลกเปลี่ยนความร้อนของระบบแลกเปลี่ยนความร้อนของมอเตอร์

03. ปัญหาของการล้างอำนาจแม่เหล็กมากเกินไปในปัจจุบัน

เมื่อมอเตอร์กำลังทำงาน เมื่อกระแสโหลดเกินความสามารถในการลดอำนาจแม่เหล็กของแม่เหล็ก มันจะทำให้เกิดการล้างอำนาจแม่เหล็กกลับไม่ได้ซึ่งจะทำให้กระแสโหลดเพิ่มขึ้นและทำให้การล้างอำนาจแม่เหล็กกลับไม่ได้แย่ลงไปอีกการตอบสนองนี้จะเร่งการล้างอำนาจแม่เหล็กกลับคืนไม่ได้จนกระทั่งการล้างอำนาจแม่เหล็ก

4. จะป้องกันการล้างอำนาจแม่เหล็กของมอเตอร์แม่เหล็กถาวรได้อย่างไร?

01. การเลือกกำลังมอเตอร์แม่เหล็กถาวรที่ถูกต้อง:

การล้างอำนาจแม่เหล็กเกี่ยวข้องกับการเลือกกำลังของมอเตอร์แม่เหล็กถาวรการเลือกกำลังมอเตอร์ PM ที่ถูกต้องสามารถป้องกันหรือชะลอการล้างอำนาจแม่เหล็กได้สาเหตุหลักของการล้างอำนาจแม่เหล็กของมอเตอร์ซิงโครนัสแม่เหล็กถาวรคืออุณหภูมิสูงเกินไป และการโอเวอร์โหลดเป็นสาเหตุหลักที่ทำให้อุณหภูมิสูงดังนั้นควรเหลือระยะขอบไว้เมื่อเลือกกำลังของมอเตอร์แม่เหล็กถาวรตามสถานการณ์จริงของโหลด โดยทั่วไป ประมาณ 20% จะเหมาะสมกว่า

02. หลีกเลี่ยงการสตาร์ทโหลดหนักและสตาร์ทบ่อย:

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพยายามหลีกเลี่ยงการสตาร์ทโดยตรงหรือการสตาร์ทบ่อยครั้งของโหลดจำนวนมากในระหว่างกระบวนการสตาร์ท แรงบิดเริ่มต้นจะสั่น และในส่วนหุบเขาของแรงบิดเริ่มต้น สนามแม่เหล็กสเตเตอร์จะล้างอำนาจแม่เหล็กของขั้วแม่เหล็กของโรเตอร์ดังนั้น พยายามหลีกเลี่ยงการบรรทุกหนักและการสตาร์ทซิงโครนัสมอเตอร์แบบแม่เหล็กถาวรบ่อยๆ

03. ปรับปรุงการออกแบบ:

(1) เพิ่มความหนาของแม่เหล็กถาวรอย่างเหมาะสม:

จากมุมมองของการออกแบบและผลิตมอเตอร์ซิงโครนัสแม่เหล็กถาวร ควรพิจารณาความสัมพันธ์ระหว่างปฏิกิริยาของกระดอง แรงบิดแม่เหล็กไฟฟ้า และการล้างอำนาจแม่เหล็กถาวร

ภายใต้การทำงานร่วมกันของฟลักซ์แม่เหล็กที่เกิดจากกระแสขดลวดทอร์กและฟลักซ์แม่เหล็กที่เกิดจากขดลวดแรงในแนวรัศมี แม่เหล็กถาวรบนพื้นผิวของโรเตอร์ทำให้เกิดการล้างอำนาจแม่เหล็กได้ง่าย

ภายใต้เงื่อนไขที่ว่าช่องว่างอากาศของมอเตอร์ยังคงไม่เปลี่ยนแปลง เพื่อให้แน่ใจว่าแม่เหล็กถาวรจะไม่ล้างอำนาจแม่เหล็ก วิธีที่มีประสิทธิภาพที่สุดคือการเพิ่มความหนาของแม่เหล็กถาวรอย่างเหมาะสม

(2) มีวงจรร่องระบายอากาศภายในโรเตอร์เพื่อลดอุณหภูมิที่เพิ่มขึ้นของโรเตอร์:

หากอุณหภูมิของโรเตอร์สูงเกินไป แม่เหล็กถาวรจะทำให้สูญเสียอำนาจแม่เหล็กอย่างถาวรในการออกแบบโครงสร้าง วงจรระบายอากาศภายในของโรเตอร์สามารถออกแบบให้เหล็กแม่เหล็กเย็นลงได้โดยตรงไม่เพียงแต่ลดอุณหภูมิของเหล็กแม่เหล็กแต่ยังช่วยเพิ่มประสิทธิภาพอีกด้วย
