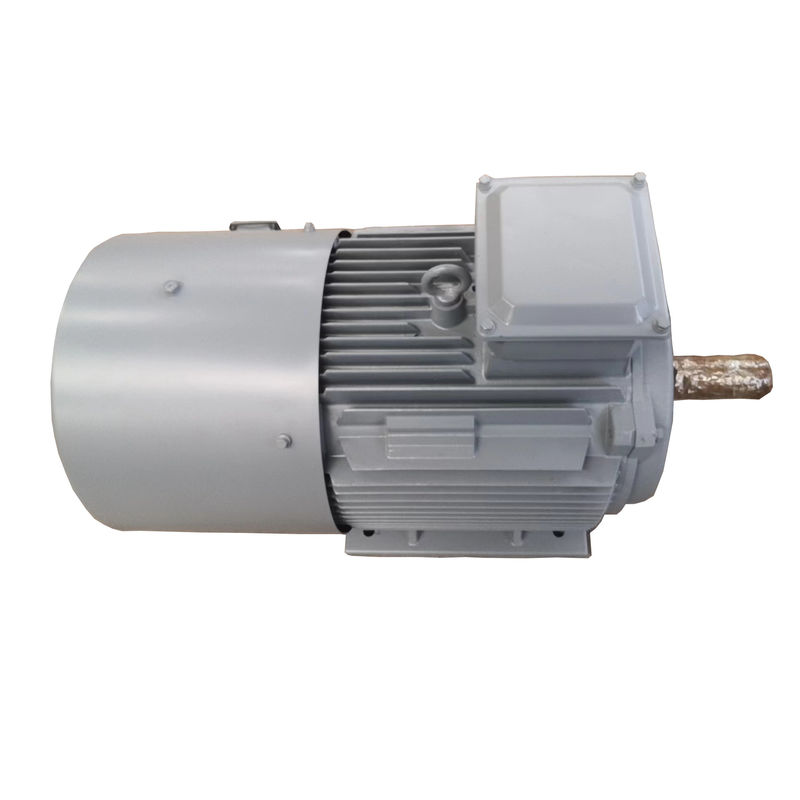

300kw 30rpm 420V IP68 เครื่องกำเนิดไฟฟ้ากระแสสลับแม่เหล็กถาวรวัสดุ NdFeB Earth ที่หายาก

300kw 30rpm 420V 50Hz IP68 เครื่องกำเนิดไฟฟ้ากระแสสลับแม่เหล็กถาวร NdFeB ที่หายากของโลก

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

เครื่องกำเนิดแม่เหล็กถาวรคืออะไร?

เครื่องกำเนิดไฟฟ้าแม่เหล็กถาวรเป็นเครื่องไฟฟ้าที่สร้างพลังงานไฟฟ้าจากพลังงานกลของเพลาหมุนเครื่องกำเนิดไฟฟ้าประกอบด้วยโรเตอร์ซึ่งมีแม่เหล็กถาวร และสเตเตอร์ซึ่งมีขดลวดเมื่อโรเตอร์หมุน สนามแม่เหล็กของแม่เหล็กถาวรจะเหนี่ยวนำกระแสไฟฟ้าในขดลวดของสเตเตอร์ ซึ่งจากนั้นจะถ่ายโอนไปยังโหลดเครื่องกำเนิดไฟฟ้าไม่ต้องการแหล่งพลังงานภายนอกเพื่อสร้างสนามแม่เหล็ก เนื่องจากแม่เหล็กถาวรให้แหล่งพลังงานแม่เหล็กอย่างต่อเนื่องเครื่องกำเนิดแม่เหล็กถาวรมักใช้ในการใช้พลังงานหมุนเวียน เช่น กังหันลมและโรงไฟฟ้าพลังน้ำ เนื่องจากมีประสิทธิภาพและเชื่อถือได้สูง

โครงสร้าง

เครื่องกำเนิดแม่เหล็กถาวรส่วนใหญ่ประกอบด้วยโรเตอร์ ฝาปิดท้าย และสเตเตอร์โครงสร้างของสเตเตอร์นั้นคล้ายกับของไดชาร์จธรรมดามากความแตกต่างที่ใหญ่ที่สุดระหว่างโครงสร้างของโรเตอร์และอัลเทอร์เนเตอร์คือมีคุณภาพสูง ตามตำแหน่งของแม่เหล็กถาวรบนโรเตอร์ เครื่องกำเนิดแม่เหล็กถาวรมักจะแบ่งออกเป็นโครงสร้างโรเตอร์พื้นผิวและโครงสร้างโรเตอร์ในตัว .

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm กำลังทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

คุณสมบัติ

① เครื่องกำเนิดไฟฟ้ามีหลายขั้ว ซึ่งช่วยปรับปรุงความถี่และประสิทธิภาพ ช่วยประหยัดค่าใช้จ่ายของวงจรเรียงกระแสและอินเวอร์เตอร์

② การวิเคราะห์องค์ประกอบจำกัดใช้ในการออกแบบเครื่องกำเนิดไฟฟ้า โครงสร้างที่กะทัดรัดแรงบิดเริ่มต้นต่ำ แก้ปัญหาการเริ่มต้นลมขนาดเล็ก ปรับปรุงการใช้พลังงานลม

③ เลิกใช้ตัวเพิ่มเกียร์ ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของเครื่องกำเนิดไฟฟ้า และลดจำนวนการบำรุงรักษา

④ ฉนวนคลาส H, การทำให้ชุ่มด้วยแรงดันสุญญากาศ

⑤ มีหลายโครงสร้าง เช่น แกนตั้ง แกนนอน โรเตอร์ภายใน โรเตอร์ภายนอก และชนิดแผ่น

⑥ โรเตอร์ที่แข็งแกร่ง เครื่องกำเนิดไฟฟ้าสามารถทำความเร็วได้สูง

⑦ ขนาดเล็ก น้ำหนักเบา ความหนาแน่นของพลังงานสูง เหมาะสำหรับสถานการณ์พิเศษ

⑧ เรียกใช้ประสิทธิภาพตลอดช่วงความเร็วทั้งหมด ประสิทธิภาพสูง

⑨ ใช้ตลับลูกปืนที่บรรจุน้ำมันความเร็วสูงที่นำเข้า ไม่ต้องบำรุงรักษา และความน่าเชื่อถือสูง

2. เครื่องกำเนิดความเร็วรอบเป็นทางออกสำหรับอุตสาหกรรมพลังน้ำ

ประสิทธิภาพที่เพิ่มขึ้นจากเทคโนโลยีความเร็วแปรผันอาจทำให้ไซต์พลังน้ำขนาดเล็กจำนวนมากขึ้นมีความเป็นไปได้ทางเศรษฐกิจในการพัฒนา

ความสำคัญของการบำรุงรักษาเครื่องกำเนิดไฟฟ้ากังหันลม:

ต้องวางกังหันลมในสนาม และสภาพการใช้งานรุนแรงมากเพื่อปรับปรุงความน่าเชื่อถือของกังหันลมและยืดอายุการใช้งานของกังหันลม การบำรุงรักษาตามปกติเป็นสิ่งสำคัญมากเมื่อแลกเปลี่ยนประสบการณ์ด้านการผลิตไฟฟ้าจากพลังงานลม ผู้เชี่ยวชาญที่มีประสบการณ์จากต่างประเทศเคยกล่าวไว้ว่า จุดเน้นของกังหันลมคือการบำรุงรักษา ไม่ใช่การซ่อมแซมอายุการใช้งานของกังหันลมขึ้นอยู่กับคุณภาพการบำรุงรักษาการบำรุงรักษากังหันลมไม่ยุ่งยาก

เจ้าหน้าที่ปฏิบัติการและบำรุงรักษาต้องมีความรู้พื้นฐานเกี่ยวกับเทคโนโลยีพลังงานลมและสามารถทำงานบนที่สูงในสภาพอากาศเย็นและร้อนได้ในเวลาเดียวกัน เจ้าหน้าที่บำรุงรักษาอุปกรณ์ต้องมีความสามารถในการวิเคราะห์และตัดสินความล้มเหลวที่สำคัญด้วยตนเอง และความสามารถในการจัดการนอกสถานที่ และสามารถดำเนินการซ่อมแซมเล็กน้อย ณ จุดเกิดเหตุได้อย่างรวดเร็วดังนั้นบุคลากรด้านการบำรุงรักษาอุปกรณ์จึงควรคุ้นเคยกับโครงสร้างของกังหันลมและเข้าร่วมหลักสูตรการฝึกอบรมการปฏิบัติงานและการบำรุงรักษาในระหว่างขั้นตอนการติดตั้งมาตรการบำรุงรักษาต่อไปนี้ใช้สำหรับการอ้างอิง:

(1) ตามแบบ วัสดุ และคำแนะนำที่จัดทำโดยผู้ผลิต เตรียมรายละเอียด "ระเบียบปฏิบัติการและบำรุงรักษาพลังงานลม" เพื่อให้บุคลากรที่เกี่ยวข้องเรียนรู้และนำไปปฏิบัติอย่างระมัดระวัง

(2) ศึกษาหลักการพื้นฐานของการผลิตพลังงานลมอย่างจริงจัง เข้าใจการทำงานของกังหันลม และเชี่ยวชาญในการเริ่มและหยุดวิธีการ

(3) ให้การศึกษาอุดมการณ์อย่างสม่ำเสมอเพื่อปลูกฝังความรับผิดชอบและความเป็นมืออาชีพของพนักงาน

(4) ควรบันทึกอุบัติเหตุของชุดเครื่องกำเนิดไฟฟ้าอย่างระมัดระวัง วิเคราะห์เหตุผล และควรสั่งสมประสบการณ์อย่างต่อเนื่อง

ประเด็นข้างต้นจำเป็นต้องให้ความสนใจอย่างระมัดระวังหากคุณยังทราบข้อมูลเพิ่มเติมเกี่ยวกับกังหันลม โปรดติดตามที่เว็บไซต์ของบริษัท เราจะอัปเดตเป็นประจำ!
