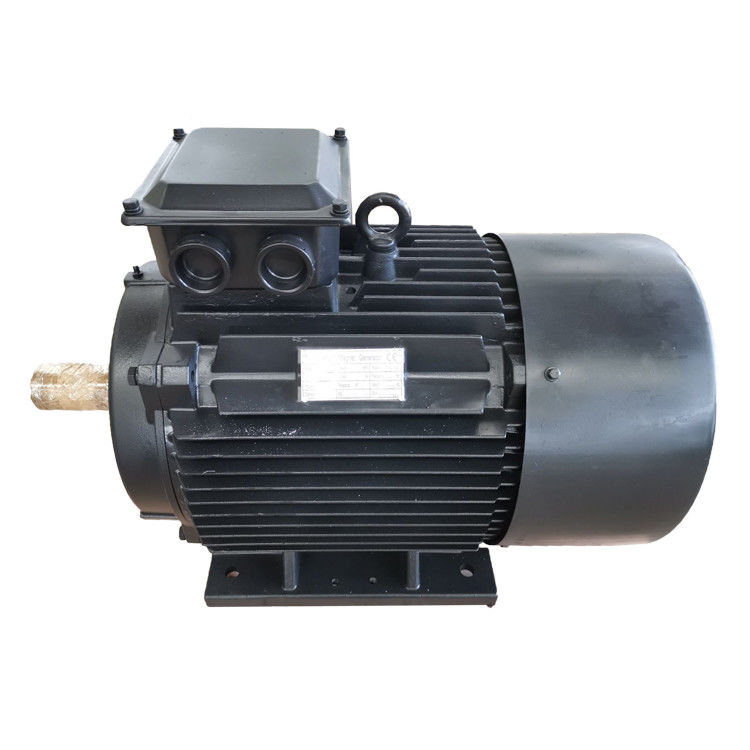

IP54 เครื่องกำเนิดพลังงานทดแทน IP55, เครื่องกำเนิดไฟฟ้าแม่เหล็กถาวร 400V

โรงงานเครื่องกำเนิดแม่เหล็กถาวรพลังงานทดแทนอายุการใช้งานยาวนาน

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

เครื่องกำเนิดแม่เหล็กถาวรคืออะไร?

เครื่องกำเนิดไฟฟ้าแม่เหล็กถาวร (PMG) เป็นเครื่องกำเนิดไฟฟ้าที่ใช้แม่เหล็กถาวรเพื่อสร้างสนามแม่เหล็กสนามแม่เหล็กถูกใช้เพื่อเหนี่ยวนำให้เกิดแรงดันไฟฟ้าในขดลวดที่เชื่อมต่อกับเครื่องกำเนิดไฟฟ้าแรงดันไฟฟ้านี้ใช้เพื่อจ่ายไฟให้กับอุปกรณ์ไฟฟ้าหรือเพื่อเก็บพลังงานในแบตเตอรี่

โครงสร้าง

การออกแบบ PMG นั้นค่อนข้างเรียบง่ายประกอบด้วยโรเตอร์ สเตเตอร์ และแม่เหล็กถาวรโรเตอร์เป็นแกนหมุนที่มีแม่เหล็กถาวรสเตเตอร์เป็นส่วนประกอบที่อยู่นิ่งซึ่งล้อมรอบโรเตอร์และมีขดลวดเมื่อโรเตอร์หมุน สนามแม่เหล็กที่สร้างขึ้นโดยแม่เหล็กถาวรจะตัดผ่านขดลวดในสเตเตอร์ ทำให้เกิดแรงดันไฟฟ้า

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm กำลังทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

คุณสมบัติ

① เครื่องกำเนิดไฟฟ้ามีหลายขั้ว ซึ่งช่วยปรับปรุงความถี่และประสิทธิภาพ ช่วยประหยัดค่าใช้จ่ายของวงจรเรียงกระแสและอินเวอร์เตอร์

② การวิเคราะห์องค์ประกอบจำกัดใช้ในการออกแบบเครื่องกำเนิดไฟฟ้า โครงสร้างที่กะทัดรัดแรงบิดเริ่มต้นต่ำ แก้ปัญหาการเริ่มต้นลมขนาดเล็ก ปรับปรุงการใช้พลังงานลม

③ เลิกใช้ตัวเพิ่มเกียร์ ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของเครื่องกำเนิดไฟฟ้า และลดจำนวนการบำรุงรักษา

④ ฉนวนคลาส H, การทำให้ชุ่มด้วยแรงดันสุญญากาศ

⑤ มีหลายโครงสร้าง เช่น แกนตั้ง แกนนอน โรเตอร์ภายใน โรเตอร์ภายนอก และชนิดแผ่น

⑥ โรเตอร์ที่แข็งแกร่ง เครื่องกำเนิดไฟฟ้าสามารถทำความเร็วได้สูง

⑦ ขนาดเล็ก น้ำหนักเบา ความหนาแน่นของพลังงานสูง เหมาะสำหรับสถานการณ์พิเศษ

⑧ เรียกใช้ประสิทธิภาพตลอดช่วงความเร็วทั้งหมด ประสิทธิภาพสูง

⑨ ใช้ตลับลูกปืนที่บรรจุน้ำมันความเร็วสูงที่นำเข้า ไม่ต้องบำรุงรักษา และความน่าเชื่อถือสูง
