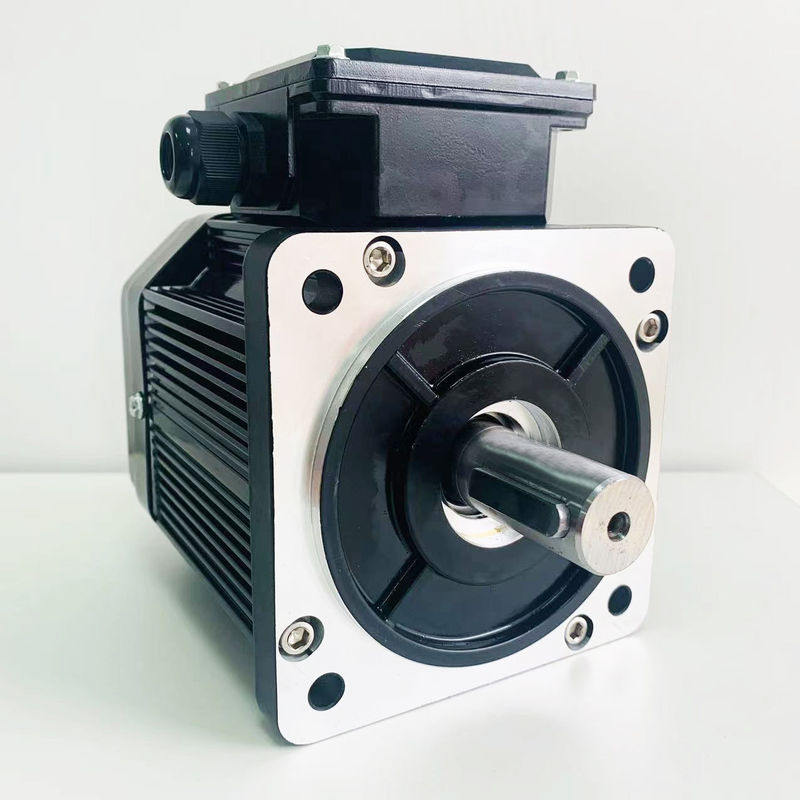

มอเตอร์ซิงโครนัสแม่เหล็กถาวรชนิดไร้แปรงถ่าน IC411 ระบายความร้อน 660V

ลักษณะและข้อดีของมอเตอร์แม่เหล็กถาวร

มอเตอร์ จากแหล่งที่มาของการกระตุ้นสามารถแบ่งออกเป็นสองประเภท: มอเตอร์แม่เหล็กถาวร และมอเตอร์กระตุ้นไฟฟ้ามอเตอร์แม่เหล็กถาวรคือมอเตอร์ไฟฟ้าที่สร้างสนามแม่เหล็กกระตุ้นจากแม่เหล็กถาวรมอเตอร์แบบอะซิงโครนัสสามเฟสที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและการใช้งานพลเรือน เช่น Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, series YB2 series ฯลฯ ล้วนเป็นของมอเตอร์กระตุ้นไฟฟ้าผลิตภัณฑ์ ENNENG Motor เป็นมอเตอร์ซิงโครนัสแม่เหล็กถาวรที่มีประสิทธิภาพสูง

เมื่อเทียบกับมอเตอร์กระตุ้นไฟฟ้าแบบดั้งเดิม มอเตอร์แม่เหล็กถาวร โดยเฉพาะอย่างยิ่งมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก มีข้อดีของโครงสร้างที่เรียบง่าย การทำงานที่เชื่อถือได้ ขนาดเล็ก น้ำหนักเบา การสูญเสียน้อย และประสิทธิภาพสูง อีกทั้งรูปร่างและขนาดของมอเตอร์ที่ยืดหยุ่นและหลากหลายแอปพลิเคชันนี้กว้างมาก ครอบคลุมเกือบทุกด้านของการบินและอวกาศ การป้องกันประเทศ การผลิตภาคอุตสาหกรรมและการเกษตร และชีวิตประจำวัน

มอเตอร์ซิงโครนัสแม่เหล็กถาวรมีลักษณะดังต่อไปนี้:

• ประสิทธิภาพที่ได้รับการจัดอันดับสูงกว่ามอเตอร์แบบอะซิงโครนัสปกติ 2% ถึง 5%;
• ประสิทธิภาพเพิ่มขึ้นอย่างรวดเร็วเมื่อโหลดเพิ่มขึ้นเมื่อโหลดเปลี่ยนแปลงภายในช่วง 25% ถึง 120% จะรักษาประสิทธิภาพสูงช่วงการทำงานที่มีประสิทธิภาพสูงนั้นสูงกว่ามอเตอร์แบบอะซิงโครนัสทั่วไปมากโหลดเบา โหลดแปรผัน และเต็มโหลด ล้วนมีผลในการประหยัดพลังงานอย่างมาก
• ตัวประกอบกำลังสูงถึง 0.95 และสูงกว่า ไม่ต้องการการชดเชยปฏิกิริยา
• ตัวประกอบกำลังดีขึ้นอย่างมากเมื่อเทียบกับมอเตอร์แบบอะซิงโครนัส กระแสไฟที่ใช้จะลดลงมากกว่า 10%เนื่องจากการลดลงของกระแสไฟฟ้าในการทำงานและการสูญเสียของระบบ จึงสามารถบรรลุผลการประหยัดพลังงานได้ประมาณ 1%
• การเพิ่มขึ้นของอุณหภูมิต่ำ ความหนาแน่นของพลังงานสูง: ต่ำกว่าการเพิ่มขึ้นของอุณหภูมิมอเตอร์แบบอะซิงโครนัสสามเฟส 20K อุณหภูมิการออกแบบที่เพิ่มขึ้นจะเท่ากัน และสามารถทำให้เป็นปริมาตรที่เล็กลง ประหยัดวัสดุที่มีประสิทธิภาพมากขึ้น
• แรงบิดเริ่มต้นสูงและความจุเกินพิกัดสูง: ตามความต้องการสามารถออกแบบให้มีแรงบิดเริ่มต้นสูง (3-5 เท่า) และความจุเกินพิกัดสูง
• ใช้ระบบควบคุมความเร็วความถี่แบบแปรผันซึ่งตอบสนองไดนามิกได้ดีกว่าและดีกว่ามอเตอร์แบบอะซิงโครนัส
• ขนาดการติดตั้งจะเหมือนกับมอเตอร์แบบอะซิงโครนัสที่ใช้กันอย่างแพร่หลายในปัจจุบัน และการออกแบบและการเลือกนั้นสะดวกมาก
• เนื่องจากการเพิ่มขึ้นของตัวประกอบกำลัง พลังการมองเห็นของหม้อแปลงระบบจ่ายไฟจึงลดลงอย่างมาก ซึ่งช่วยเพิ่มความสามารถในการจ่ายไฟของหม้อแปลง และยังสามารถลดต้นทุนของสายเคเบิลระบบ (โครงการใหม่) ได้อย่างมาก
• เมื่อโครงการใหม่ถูกสร้างขึ้น ระบบขับเคลื่อนทั้งหมดจะใช้มอเตอร์ซิงโครนัสแม่เหล็กถาวร การลงทุนในโครงการโดยพื้นฐานแล้วจะเหมือนกับการใช้มอเตอร์แบบอะซิงโครนัส และโครงการจะยังคงได้รับผลประโยชน์ด้านการประหยัดพลังงานหลังจากที่โครงการเริ่มดำเนินการ

ในภาคอุตสาหกรรมทั่วไป การเปลี่ยนมอเตอร์แบบอะซิงโครนัสประสิทธิภาพสูงแรงดันต่ำ (380/660/1140V) ระบบจะช่วยประหยัดพลังงานได้ 5% ถึง 30% และมอเตอร์แบบอะซิงโครนัสประสิทธิภาพสูงแบบแรงดันสูง (6kV/10kV) ระบบบันทึก 2% ถึง 10%

การประยุกต์ใช้มอเตอร์แม่เหล็กถาวรของธาตุหายาก

เนื่องจากความเหนือกว่าของมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก การใช้งานจึงครอบคลุมมากขึ้นพื้นที่ใช้งานหลักมีดังนี้:

มุ่งเน้นไปที่ประสิทธิภาพสูงและการประหยัดพลังงานของมอเตอร์แม่เหล็กถาวรชนิดหายากวัตถุที่ใช้งานหลักคือผู้ใช้ไฟฟ้าขนาดใหญ่ เช่น มอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากสำหรับอุตสาหกรรมสิ่งทอและเส้นใยเคมี มอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากของโลกสำหรับเครื่องจักรเหมืองแร่และการขนส่งต่างๆ ที่ใช้ในทุ่งน้ำมันและเหมืองถ่านหิน และซิงโครนัสแม่เหล็กถาวรหายากของโลก มอเตอร์สำหรับขับปั๊มและพัดลมต่างๆ

จะป้องกันการลดอำนาจแม่เหล็กของมอเตอร์แม่เหล็กถาวรได้อย่างไร?

01. การเลือกกำลังมอเตอร์แม่เหล็กถาวรที่ถูกต้อง:

การล้างอำนาจแม่เหล็กเกี่ยวข้องกับการเลือกกำลังของมอเตอร์แม่เหล็กถาวรการเลือกกำลังมอเตอร์ PM ที่ถูกต้องสามารถป้องกันหรือชะลอการล้างอำนาจแม่เหล็กได้สาเหตุหลักของการล้างอำนาจแม่เหล็กของมอเตอร์ซิงโครนัสแม่เหล็กถาวรคืออุณหภูมิสูงเกินไป และการโอเวอร์โหลดเป็นสาเหตุหลักที่ทำให้อุณหภูมิสูงดังนั้นควรเหลือระยะขอบไว้เมื่อเลือกกำลังของมอเตอร์แม่เหล็กถาวรตามสถานการณ์จริงของโหลด โดยทั่วไป ประมาณ 20% จะเหมาะสมกว่า

02. หลีกเลี่ยงการสตาร์ทโหลดหนักและสตาร์ทบ่อย:

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพยายามหลีกเลี่ยงการสตาร์ทโดยตรงหรือการสตาร์ทบ่อยครั้งของโหลดจำนวนมากในระหว่างกระบวนการสตาร์ท แรงบิดเริ่มต้นจะสั่น และในส่วนหุบเขาของแรงบิดเริ่มต้น สนามแม่เหล็กสเตเตอร์จะล้างอำนาจแม่เหล็กของขั้วแม่เหล็กของโรเตอร์ดังนั้น พยายามหลีกเลี่ยงการบรรทุกหนักและการสตาร์ทซิงโครนัสมอเตอร์แบบแม่เหล็กถาวรบ่อยๆ

03. ปรับปรุงการออกแบบ:

(1) เพิ่มความหนาของแม่เหล็กถาวรอย่างเหมาะสม:

จากมุมมองของการออกแบบและผลิตมอเตอร์ซิงโครนัสแม่เหล็กถาวร ควรพิจารณาความสัมพันธ์ระหว่างปฏิกิริยาของกระดอง แรงบิดแม่เหล็กไฟฟ้า และการล้างอำนาจแม่เหล็กถาวร

ภายใต้การทำงานร่วมกันของฟลักซ์แม่เหล็กที่เกิดจากกระแสขดลวดทอร์กและฟลักซ์แม่เหล็กที่เกิดจากขดลวดแรงในแนวรัศมี แม่เหล็กถาวรบนพื้นผิวของโรเตอร์ทำให้เกิดการล้างอำนาจแม่เหล็กได้ง่าย

ภายใต้เงื่อนไขที่ว่าช่องว่างอากาศของมอเตอร์ยังคงไม่เปลี่ยนแปลง เพื่อให้แน่ใจว่าแม่เหล็กถาวรจะไม่ล้างอำนาจแม่เหล็ก วิธีที่มีประสิทธิภาพที่สุดคือการเพิ่มความหนาของแม่เหล็กถาวรอย่างเหมาะสม

(2) มีวงจรร่องระบายอากาศภายในโรเตอร์เพื่อลดอุณหภูมิที่เพิ่มขึ้นของโรเตอร์:

หากอุณหภูมิของโรเตอร์สูงเกินไป แม่เหล็กถาวรจะทำให้สูญเสียอำนาจแม่เหล็กอย่างถาวรในการออกแบบโครงสร้าง วงจรระบายอากาศภายในของโรเตอร์สามารถออกแบบให้เหล็กแม่เหล็กเย็นลงได้โดยตรงไม่เพียงแต่ลดอุณหภูมิของเหล็กแม่เหล็กแต่ยังช่วยเพิ่มประสิทธิภาพอีกด้วย
