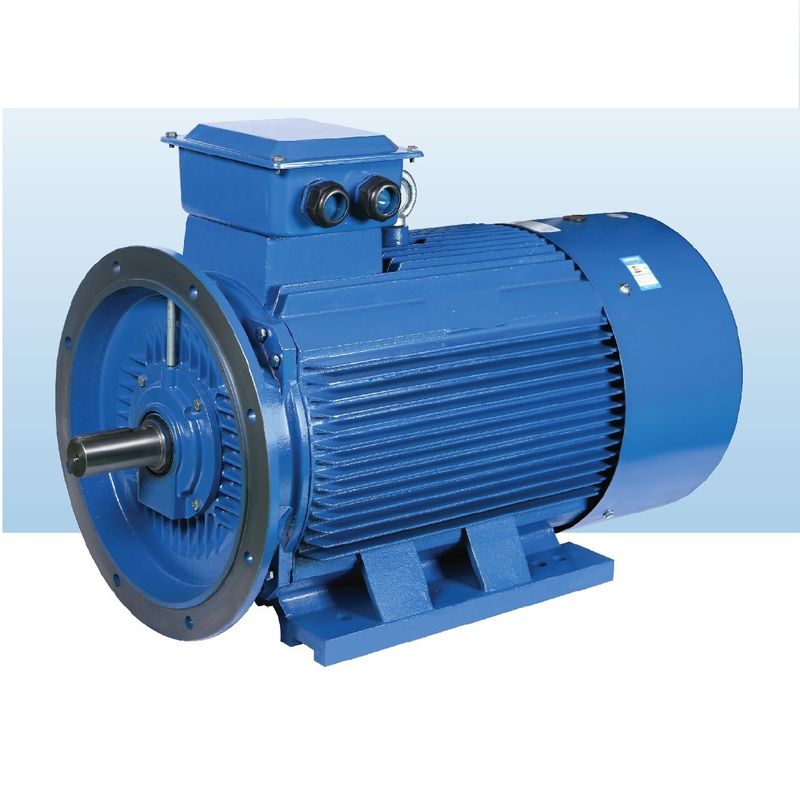

พื้นผิว PMSM ความถี่ตัวแปรปรับความเร็วมอเตอร์ AC ODM OEM

ลักษณะและข้อดีของมอเตอร์แม่เหล็กถาวร

มอเตอร์จากแหล่งกระตุ้นสามารถแบ่งออกเป็นสองประเภท: มอเตอร์แม่เหล็กถาวร และมอเตอร์กระตุ้นไฟฟ้ามอเตอร์แม่เหล็กถาวรคือมอเตอร์ไฟฟ้าที่สร้างสนามแม่เหล็กกระตุ้นจากแม่เหล็กถาวรมอเตอร์แบบอะซิงโครนัสสามเฟสที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและการใช้งานพลเรือน เช่น Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, series YB2 series ฯลฯ ล้วนเป็นของมอเตอร์กระตุ้นไฟฟ้าผลิตภัณฑ์ ENNENG Motor เป็นมอเตอร์ซิงโครนัสแม่เหล็กถาวรที่มีประสิทธิภาพสูง

เมื่อเทียบกับมอเตอร์กระตุ้นไฟฟ้าแบบดั้งเดิม มอเตอร์แม่เหล็กถาวร โดยเฉพาะอย่างยิ่งมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก มีข้อดีของโครงสร้างที่เรียบง่าย การทำงานที่เชื่อถือได้ ขนาดเล็ก น้ำหนักเบา การสูญเสียน้อย และประสิทธิภาพสูง อีกทั้งรูปร่างและขนาดของมอเตอร์ที่ยืดหยุ่นและหลากหลายแอปพลิเคชันนี้กว้างมาก ครอบคลุมเกือบทุกด้านของการบินและอวกาศ การป้องกันประเทศ การผลิตภาคอุตสาหกรรมและการเกษตร และชีวิตประจำวัน

มอเตอร์ซิงโครนัสแม่เหล็กถาวรมีลักษณะดังต่อไปนี้:

• ประสิทธิภาพที่ได้รับการจัดอันดับสูงกว่ามอเตอร์แบบอะซิงโครนัสปกติ 2% ถึง 5%;
• ประสิทธิภาพเพิ่มขึ้นอย่างรวดเร็วเมื่อโหลดเพิ่มขึ้นเมื่อโหลดเปลี่ยนแปลงภายในช่วง 25% ถึง 120% จะรักษาประสิทธิภาพสูงช่วงการทำงานที่มีประสิทธิภาพสูงนั้นสูงกว่ามอเตอร์แบบอะซิงโครนัสทั่วไปมากโหลดเบา โหลดแปรผัน และเต็มโหลด ล้วนมีผลในการประหยัดพลังงานอย่างมาก
• ตัวประกอบกำลังสูงถึง 0.95 และสูงกว่า ไม่ต้องการการชดเชยปฏิกิริยา
• ตัวประกอบกำลังดีขึ้นอย่างมากเมื่อเทียบกับมอเตอร์แบบอะซิงโครนัส กระแสไฟที่ใช้จะลดลงมากกว่า 10%เนื่องจากการลดลงของกระแสไฟฟ้าในการทำงานและการสูญเสียของระบบ จึงสามารถบรรลุผลการประหยัดพลังงานได้ประมาณ 1%
• การเพิ่มขึ้นของอุณหภูมิต่ำ ความหนาแน่นของพลังงานสูง: ต่ำกว่าการเพิ่มขึ้นของอุณหภูมิมอเตอร์แบบอะซิงโครนัสสามเฟส 20K อุณหภูมิการออกแบบที่เพิ่มขึ้นจะเท่ากัน และสามารถทำให้เป็นปริมาตรที่เล็กลง ประหยัดวัสดุที่มีประสิทธิภาพมากขึ้น
• แรงบิดเริ่มต้นสูงและความจุเกินพิกัดสูง: ตามความต้องการสามารถออกแบบให้มีแรงบิดเริ่มต้นสูง (3-5 เท่า) และความจุเกินพิกัดสูง
• ใช้ระบบควบคุมความเร็วความถี่แบบแปรผันซึ่งตอบสนองไดนามิกได้ดีกว่าและดีกว่ามอเตอร์แบบอะซิงโครนัส
• ขนาดการติดตั้งจะเหมือนกับมอเตอร์แบบอะซิงโครนัสที่ใช้กันอย่างแพร่หลายในปัจจุบัน และการออกแบบและการเลือกนั้นสะดวกมาก
• เนื่องจากการเพิ่มขึ้นของตัวประกอบกำลัง พลังการมองเห็นของหม้อแปลงระบบจ่ายไฟจึงลดลงอย่างมาก ซึ่งช่วยเพิ่มความสามารถในการจ่ายไฟของหม้อแปลง และยังสามารถลดต้นทุนของสายเคเบิลระบบ (โครงการใหม่) ได้อย่างมาก
• เมื่อโครงการใหม่ถูกสร้างขึ้น ระบบขับเคลื่อนทั้งหมดจะใช้มอเตอร์ซิงโครนัสแม่เหล็กถาวร การลงทุนในโครงการโดยพื้นฐานแล้วจะเหมือนกับการใช้มอเตอร์แบบอะซิงโครนัส และโครงการจะยังคงได้รับผลประโยชน์ด้านการประหยัดพลังงานหลังจากที่โครงการเริ่มดำเนินการ

ในภาคอุตสาหกรรมทั่วไป การเปลี่ยนมอเตอร์แบบอะซิงโครนัสประสิทธิภาพสูงแรงดันต่ำ (380/660/1140V) ระบบจะช่วยประหยัดพลังงานได้ 5% ถึง 30% และมอเตอร์แบบอะซิงโครนัสประสิทธิภาพสูงแบบแรงดันสูง (6kV/10kV) ระบบบันทึก 2% ถึง 10%

การประยุกต์ใช้มอเตอร์แม่เหล็กถาวรของธาตุหายาก

เนื่องจากความเหนือกว่าของมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก การใช้งานจึงครอบคลุมมากขึ้นพื้นที่ใช้งานหลักมีดังนี้:

มุ่งเน้นไปที่ประสิทธิภาพสูงและการประหยัดพลังงานของมอเตอร์แม่เหล็กถาวรชนิดหายากวัตถุที่ใช้งานหลักคือผู้ใช้ไฟฟ้าขนาดใหญ่ เช่น มอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากสำหรับอุตสาหกรรมสิ่งทอและเส้นใยเคมี มอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากของโลกสำหรับเครื่องจักรเหมืองแร่และการขนส่งต่างๆ ที่ใช้ในทุ่งน้ำมันและเหมืองถ่านหิน และซิงโครนัสแม่เหล็กถาวรหายากของโลก มอเตอร์สำหรับขับปั๊มและพัดลมต่างๆ

โครงสร้างวงจรแม่เหล็กของโรเตอร์ของมอเตอร์ซิงโครนัสแม่เหล็กถาวรนั้นแตกต่างกัน ดังนั้นลักษณะการทำงานและระบบควบคุมของมอเตอร์จึงแตกต่างกันด้วยตามตำแหน่งต่างๆ ของแม่เหล็กถาวรบนโรเตอร์ มอเตอร์ซิงโครนัสแม่เหล็กถาวรสามารถแบ่งออกเป็นประเภทพื้นผิวและประเภทภายในในมอเตอร์ซิงโครนัสแม่เหล็กถาวรชนิดพื้นผิว แม่เหล็กถาวรมักจะมีรูปร่างคล้ายกระเบื้องและอยู่บนพื้นผิวด้านนอกของแกนโรเตอร์คุณสมบัติที่สำคัญของมอเตอร์นี้คือค่าความเหนี่ยวนำหลักของแกนตรงและแกนมุมฉากมีค่าเท่ากันแม่เหล็กถาวรภายในจะอยู่ภายในโรเตอร์ และมีชิ้นส่วนขั้วที่ทำจากวัสดุแม่เหล็กไฟฟ้าอยู่ระหว่างพื้นผิวด้านนอกของแม่เหล็กถาวรและวงกลมด้านในของแกนสเตเตอร์ ซึ่งสามารถป้องกันแม่เหล็กถาวรได้คุณสมบัติที่สำคัญของมอเตอร์แม่เหล็กถาวรนี้คือค่าความเหนี่ยวนำหลักของแกนตรงและแกนสี่เหลี่ยมจัตุรัสไม่เท่ากันดังนั้นประสิทธิภาพของมอเตอร์ทั้งสองนี้จึงแตกต่างกัน

มอเตอร์ถูกกระตุ้นด้วยวัสดุแม่เหล็กถาวรโบรอนธาตุเหล็กนีโอดิเมียมหายาก และมาพร้อมกับตัวแปลงความถี่พิเศษแม่เหล็กถาวรมีลักษณะของแรงบิดเริ่มต้นขนาดใหญ่ ช่วงความเร็วที่กว้าง โครงสร้างที่กะทัดรัด ขนาดเล็ก น้ำหนักเบา เสียงรบกวนต่ำ ตัวประกอบกำลังสูง และประสิทธิภาพสูงเป็นตัวเลือกพลังงานที่เหมาะสำหรับเครื่องอัดอากาศประสิทธิภาพสูงและประหยัดพลังงานข้อกำหนดทางเทคนิคและพารามิเตอร์มีดังนี้:

1. มอเตอร์สามารถทำงานได้ตามปกติภายใต้เงื่อนไขต่อไปนี้:

1.1 อุณหภูมิแวดล้อมไม่เกิน 40 ℃

1.2 ความชื้นสัมพัทธ์ ≤90%;

1.3 ระดับความสูงไม่เกิน 1,000 ม.

2. แรงดันไฟฟ้าของมอเตอร์คือ 380V ตามความต้องการของผู้ใช้

3. ระบบงานอ้างอิงของมอเตอร์: S1.

4. เกรดฉนวนกันความร้อน: เกรด F

5. ระดับการป้องกัน: IP55

6. โครงสร้างมอเตอร์และประเภทการติดตั้ง: B3, B35

7. เต้ารับของมอเตอร์อยู่ที่ด้านบนของฐาน หรืออาจอยู่ที่ด้านขวาหรือด้านซ้ายของฐานตามความต้องการของผู้ใช้

8. Motor service factor: 1.15, 1.2 (หรือตามข้อตกลงทางเทคนิค)
