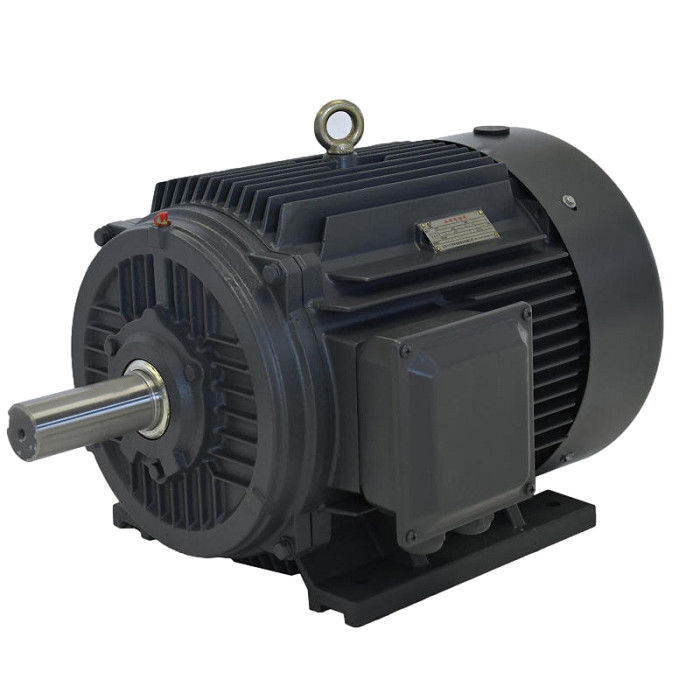

เครื่องยนต์ซินโครโนมัสที่ติดตั้งบนพื้นผิวอุตสาหกรรม

ประเภททั่วไปของมอเตอร์ซินโครนแม่เหล็กถาวร:
ขึ้นอยู่กับวิธีการที่แม่เหล็กติดกับหมุน และการออกแบบของหมุน มอเตอร์สมองแม่เหล็กถาวรสามารถแบ่งออกเป็นสองชนิด:

เครื่องยนต์สynchronous ที่ติดตั้งบนพื้นผิวด้วยแม่เหล็กถาวร (SPMSM)
ในโครงสร้างนี้ พื้นผิวของโรเตอร์เป็นที่พักของแม่เหล็ก ทําให้มันเหมาะสมสําหรับการใช้งานความเร็วสูง เนื่องจากมันขาดความแข็งแรงการตั้งค่านี้ทําให้ช่องว่างอากาศที่สม่ําเสมอโดยการจับคู่ความสามารถในการผ่านของแม่เหล็กดันและอากาศมันแสดงให้เห็นว่าไม่มีแรงหมุนไม่ยอมรับ, ให้ผลประกอบการแบบไดนามิกที่ดีเยี่ยม, และเหมาะสมสําหรับอุปกรณ์ความเร็วสูงเช่นหุ่นยนต์และการขับเคลื่อนเครื่องมือ.

เครื่องยนต์สynchronous ภายในด้วยแม่เหล็กถาวร (IPMSM)
ในโครงสร้างนี้, รอเตอร์ของมอเตอร์รวมแม่เหล็กดัน. การออกแบบนี้เหมาะสมสําหรับการใช้งานความเร็วสูง, ให้ความแข็งแรงและความทนทานที่เพิ่มขึ้น.ทอร์คความตึงเครียดของมอเตอร์มาจากความเด่นของโครงสร้างของมัน.

คุณลักษณะและข้อดีของมอเตอร์แม่เหล็กถาวร

มอเตอร์จากแหล่งกระตุ้นสามารถแบ่งออกเป็น 2 ประเภท ได้แก่ มอเตอร์แม่เหล็กถาวร และมอเตอร์กระตุ้นไฟฟ้ามอเตอร์แม่เหล็กถาวร คือ มอเตอร์ไฟฟ้าที่ผลิตสนามแม่เหล็กระตุ้นจากแม่เหล็กถาวร. มอเตอร์สามเฟสที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและการใช้ส่วนกลาง เช่น Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, ซีรีส YB2 ซีรีส เป็นต้นทั้งหมดนี้เป็นของมอเตอร์ไฟฟ้าสินค้า ENNENG Motor เป็นเครื่องยนต์ย้อนย้อนย้อนที่มีความประสิทธิภาพสูง

เมื่อเปรียบเทียบกับมอเตอร์การตื่นเต้นไฟฟ้าแบบดั้งเดิม มอเตอร์แม่เหล็กถาวร โดยเฉพาะมอเตอร์แม่เหล็กถาวรที่หายาก มีข้อดีคือโครงสร้างที่เรียบง่าย การทํางานที่น่าเชื่อถือ ขนาดเล็กน้ําหนักเบา, ความเสียน้อยและประสิทธิภาพสูง, และรูปแบบและขนาดของมอเตอร์ที่ยืดหยุ่นและหลากหลาย. การใช้งานเป็นขอบเขตที่กว้างขวางอย่างมาก, ครอบคลุมเกือบทุกสาขาของอากาศ, การป้องกันชาติ,การผลิตอุตสาหกรรมและการเกษตรและชีวิตประจําวัน

เครื่องยนต์ซินโครนแม่เหล็กถาวรมีลักษณะดังต่อไปนี้:

• อัตราประสิทธิภาพระดับชื่อสูงกว่าเครื่องยนต์แบบไม่สมองปกติ 2% ถึง 5%
• ประสิทธิภาพเพิ่มขึ้นอย่างรวดเร็วกับการเพิ่มภาระ เมื่อภาระเปลี่ยนแปลงภายในช่วง 25% ถึง 120% มันยังคงประสิทธิภาพสูงระยะการทํางานที่มีประสิทธิภาพสูงสูงกว่าของมอเตอร์ asynchronous ปกติ. ความอ้วนเบา, ความอ้วนแปร, และความอ้วนเต็มทั้งหมดมีผลการประหยัดพลังงานที่สําคัญ
• ตัวประกอบพลังงานสูงถึง 0.95 และมากกว่า ไม่จําเป็นต้องใช้การชดเชยปฏิกิริยา
• ปัจจัยกําลังการปรับปรุงอย่างมาก เมื่อเทียบกับมอเตอร์ที่ไม่สมอง การทํางานในขณะนี้ถูกลดลงมากกว่า 10% เนื่องจากการลดการทํางานในขณะนี้และความสูญเสียระบบสามารถประหยัดพลังงานได้ประมาณ 1%.
• การเพิ่มอุณหภูมิต่ํา, ความหนาแน่นของพลังงานสูง: 20K น้อยกว่าการเพิ่มอุณหภูมิของมอเตอร์แบบไม่สมองสามเฟส, การเพิ่มอุณหภูมิการออกแบบก็เหมือนกันและสามารถทําให้มีปริมาณที่เล็กกว่า,ประหยัดวัสดุที่มีประสิทธิภาพมากขึ้น;
• ทอมการเริ่มต้นสูงและความจุเกินสูง: ตามความต้องการสามารถออกแบบได้ด้วย ทอมการเริ่มต้นสูง (3-5 เท่า) และความจุเกินสูง
• ใช้ระบบควบคุมความเร็วความถี่แปร ซึ่งมีผลตอบสนองแบบไดนามิกที่ดีกว่า และดีกว่ามอเตอร์ที่ไม่สมองกัน
• มิติการติดตั้งเหมือนกับมอเตอร์แบบไม่สมองที่ใช้กันอยู่ทั่วไปในปัจจุบัน และการออกแบบและการเลือกนั้นสะดวกมาก
• เนื่องจากการเพิ่มปัจจัยประสิทธิภาพ ความสามารถทางสายตาของทรานฟอร์มระบบประปาพลังงานลดลงมาก ซึ่งช่วยเพิ่มความสามารถในการประปาพลังงานของทรานฟอร์มและยังสามารถลดต้นทุนของสายเคเบิลระบบได้มาก (โครงการใหม่);
• เมื่อโครงการใหม่ถูกก่อสร้าง ระบบขับเคลื่อนทั้งหมดใช้ มอเตอร์ซินโครนจากแม่เหล็กถาวร การลงทุนโครงการในพื้นฐานก็เหมือนกับการใช้มอเตอร์แอซินโครนและโครงการสามารถยังคงได้รับผลกําไรในการประหยัดพลังงานหลังจากโครงการถูกนําไปใช้งาน;

ในสาขาอุตสาหกรรมทั่วไป การเปลี่ยนมอเตอร์แบบไม่สมองความดันต่ํา ((380/660/1140V) ประสิทธิภาพสูง ระบบนี้ประหยัดพลังงาน 5% ถึง 30%และมอเตอร์อัตราการทํางานแบบไม่สมองความแรงสูง ((6kV/10kV), ระบบประหยัด 2% ถึง 10%.

การใช้งาน:

เครื่องยนต์ซินโครนแม่เหล็กถาวรสามารถรวมกันกับเครื่องแปลงความถี่ เพื่อสร้างระบบควบคุมความเร็วแบบเปิดวงจรที่ดีที่สุดที่ถูกใช้อย่างแพร่หลายสําหรับอุปกรณ์ควบคุมความเร็วในการส่งในอุปกรณ์ปิโตรเคมี, สายใยเคมี, ผ้า, เครื่องจักรกล, อิเล็กทรอนิกส์, แก้ว, ยาง, แพ็คเกจ, การพิมพ์, การผลิตกระดาษ, การพิมพ์และการสี, โลหะและอุตสาหกรรมอื่น ๆ

โครงสร้างวงจรแม่เหล็กของหมุนของมอเตอร์ซินโครนแม่เหล็กถาวรแตกต่างกัน ดังนั้นลักษณะการทํางานและระบบควบคุมของมอเตอร์ก็แตกต่างกันด้วยตามตําแหน่งที่แตกต่างกันของแม่เหล็กถาวรบนหมุน, มอเตอร์ซินโครนแบบแม่เหล็กดีย์คงที่สามารถแบ่งออกเป็นประเภทพื้นผิวและประเภทภายในแม็กเนตถาวรมักมีรูปร่างเป็นกระเบื้อง และตั้งอยู่บนพื้นผิวภายนอกของแกนโรเตอร์คุณลักษณะสําคัญของมอเตอร์นี้คือการนําตัวหลักของแกนตรงและแกนตรงเท่ากัน; แม็กเนตถาวรภายในตั้งอยู่ในตัวหมุนและมีชิ้นเสาทําจากวัสดุไฟโรมาเนต ระหว่างพื้นผิวภายนอกของแม่เหล็กถาวรและวงกลมภายในของแกน stator, ซึ่งสามารถปกป้องแม่เหล็กถาวร คุณลักษณะสําคัญของมอเตอร์แม่เหล็กถาวรนี้คือความชักชวนหลักของแกนตรงและแกนสี่เหลี่ยมไม่เท่ากัน ดังนั้นผลงานของสองมอเตอร์นี้ต่างกัน.
