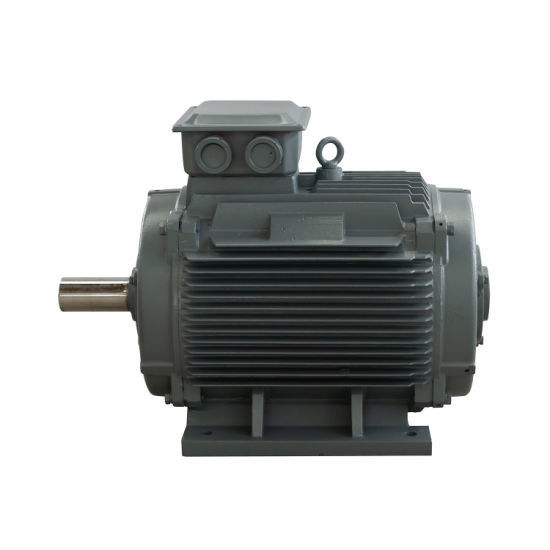

เครื่องกำเนิดไฟฟ้ากังหันลมขนาดเล็ก 200KW เครื่องกำเนิดไฟฟ้าเพลาแม่เหล็กถาวรน้ำหนักเบา 250RPM

เครื่องกำเนิดแม่เหล็กถาวรประหยัดพลังงานขนาดเล็กและน้ำหนักเบา

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

เครื่องกำเนิดแม่เหล็กถาวรคืออะไร?

เครื่องกำเนิดแม่เหล็กถาวรเป็นอุปกรณ์ที่แปลงพลังงานกลเป็นพลังงานไฟฟ้าในอุปกรณ์นี้ ขดลวดของโรเตอร์ถูกแทนที่ด้วยแม่เหล็กถาวรเครื่องกำเนิดไฟฟ้าแบบแม่เหล็กถาวรส่วนใหญ่ใช้ในงานอุตสาหกรรม เช่น กังหันและเครื่องยนต์เพื่อผลิตพลังงานไฟฟ้าเชิงพาณิชย์ เครื่องกำเนิดไฟฟ้าแบบแม่เหล็กถาวรเป็นแหล่งพลังงานสำรองและมีประโยชน์หลายประการซึ่งทำให้เป็นอุปกรณ์ที่ยอดเยี่ยมสำหรับการใช้งานในที่พักอาศัย เชิงพาณิชย์ และอุตสาหกรรม .

โครงสร้าง

เครื่องกำเนิดแม่เหล็กถาวรส่วนใหญ่ประกอบด้วยโรเตอร์ ฝาปิดท้าย และสเตเตอร์โครงสร้างของสเตเตอร์นั้นคล้ายกับของไดชาร์จธรรมดามากความแตกต่างที่ใหญ่ที่สุดระหว่างโครงสร้างของโรเตอร์และอัลเทอร์เนเตอร์คือมีคุณภาพสูง ตามตำแหน่งของแม่เหล็กถาวรบนโรเตอร์ เครื่องกำเนิดแม่เหล็กถาวรมักจะแบ่งออกเป็นโครงสร้างโรเตอร์พื้นผิวและโครงสร้างโรเตอร์ในตัว .

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm กำลังทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

การจำแนกประเภทของเครื่องกำเนิดแม่เหล็กถาวร:

เครื่องกำเนิดแม่เหล็กถาวร (PMGs) สามารถจำแนกตามปัจจัยต่างๆ เช่น ประเภทของแม่เหล็ก การใช้งาน จำนวนเฟส และอัตรากำลังต่อไปนี้คือการแบ่งประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร:

ขึ้นอยู่กับประเภทแม่เหล็ก:แม่เหล็กเฟอร์ไรต์ PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กเฟอร์ไรต์ซึ่งมีราคาไม่แพงและมีความแข็งแรงของแม่เหล็กต่ำกว่าแม่เหล็กโลกที่หายากข.PMG แม่เหล็กโลกหายาก: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กนีโอดิเมียมหรือซาแมเรียม-โคบอลต์ ซึ่งมีราคาแพงกว่าแต่มีความแรงแม่เหล็กสูงกว่าแม่เหล็กเฟอร์ไรต์

ตามการใช้งาน:PMG ของกังหันลม: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในกังหันลม และโดยทั่วไปจะใช้ในการใช้งานขนาดเล็กหรือนอกระบบกริดข.Hydroelectric PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในโรงไฟฟ้าพลังน้ำ และโดยทั่วไปจะใช้ในการใช้งานขนาดใหญ่

ขึ้นอยู่กับจำนวนเฟส:PMG เฟสเดียว: เครื่องกำเนิดไฟฟ้าเหล่านี้มีเฟสเอาต์พุตเดียวและใช้ในแอพพลิเคชั่นที่ใช้พลังงานต่ำข.PMG สามเฟส: เครื่องกำเนิดไฟฟ้าเหล่านี้มีสามเฟสเอาต์พุตและใช้ในแอพพลิเคชั่นกำลังสูง

ตามอัตราพลังงาน:PMG พลังงานต่ำ: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังสูงถึงสองสามกิโลวัตต์และใช้ในแอปพลิเคชันขนาดเล็กข.PMG พลังงานสูง: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังหลายเมกะวัตต์และนำไปใช้งานขนาดใหญ่ เช่น กังหันลมและโรงไฟฟ้าพลังน้ำ

เหล่านี้คือการจัดประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร แต่อาจมีวิธีอื่นในการจำแนกประเภทตามพารามิเตอร์เฉพาะ

คุณสมบัติ

1. โรเตอร์เครื่องกำเนิดแม่เหล็กถาวรใช้เหล็กแม่เหล็กถาวรหายากของโลก ไม่มีการกระตุ้นภายนอก ไม่มีแปรงถ่าน ไม่มีประกายไฟ ไม่มีขดลวดกระตุ้น ความแข็งแรงของโรเตอร์มอเตอร์สูง ไม่มีกล่องควบคุมการกระตุ้น ประสิทธิภาพของเครื่องกำเนิดไฟฟ้าสูง โครงสร้างที่กะทัดรัด และความน่าเชื่อถือสูงอัตราส่วนปริมาตรต่อน้ำหนักของเครื่องกำเนิดการกระตุ้นด้วยไฟฟ้าที่มีพารามิเตอร์เดียวกันจะลดลง 30% ซึ่งช่วยลดต้นทุนการก่อสร้าง

2. เครื่องกำเนิดไฟฟ้าสามารถบรรลุความเร็วพิกัดต่ำได้ ทำให้ไม่ต้องใช้มู่เลย์กระปุกเกียร์ ฯลฯ กังหันไฮดรอลิกจะขับเคลื่อนเครื่องกำเนิดไฟฟ้าโดยตรงเพื่อปรับปรุงประสิทธิภาพของระบบเครื่องกำเนิดไฟฟ้าสามารถส่งออกพลังงานความถี่ 50HZ ที่ความเร็วต่ำด้วยอินเวอร์เตอร์ที่เชื่อมต่อกับกริด ทำให้สามารถปล่อยกังหันได้ในฤดูแล้ง ชุดเครื่องกำเนิดไฟฟ้าจะทำงานด้วยความเร็วต่ำและจ่ายไฟให้กับกริดผ่านอินเวอร์เตอร์ในช่วงฤดูร้อน กังหันสามารถกินน้ำได้มากขึ้น และชุดเครื่องกำเนิดไฟฟ้าจะทำงานด้วยความเร็วสูง ซึ่งสามารถผลิตกระแสไฟฟ้าได้มากขึ้นเครื่องกำเนิดไฟฟ้าทำงานอย่างมีประสิทธิภาพตลอดช่วงความเร็ว

3. ระดับการป้องกัน: IP54 ป้องกันน้ำ โคลน และฝุ่นเข้าสู่ภายในมอเตอร์และมีอายุการใช้งานยาวนานเหมาะอย่างยิ่งสำหรับความต้องการภาคสนามมีการใช้กันอย่างแพร่หลายในพลังงานลม พลังงานน้ำ พลังงานจากมหาสมุทร และในโอกาสการผลิตพลังงานใหม่อื่นๆ

4. มอเตอร์ระบายความร้อนด้วยอากาศหรือระบายความร้อนด้วยน้ำ และอุณหภูมิต่ำมอเตอร์ใช้ตลับลูกปืนที่มีส่วนผสมของน้ำมันนำเข้า ซึ่งไม่ต้องบำรุงรักษา มีความน่าเชื่อถือสูง และมีอายุการใช้งานยาวนานแรงดันมอเตอร์ ความเร็ว กำลัง และพารามิเตอร์อื่น ๆ สามารถเปลี่ยนแปลงได้ตามความต้องการ และเครื่องกำเนิดไฟฟ้าสามารถทำเป็นประเภทแนวนอนหรือแนวตั้งได้สามารถใช้ส่วนขยายเพลาแบบอิสระ ส่วนขยายเพลาคู่ เอาต์พุตหยุดส่วนหน้า ฯลฯ และสามารถป้องกันได้สามประการ กังหันลมแม่เหล็กถาวรเป็นอุปกรณ์ไฟฟ้าที่แปลงพลังงานลมเป็นงานจักรกล ซึ่งขับเคลื่อนโรเตอร์ให้หมุน และ ในที่สุดก็ส่งออกกระแสสลับกังหันลมโดยทั่วไปประกอบด้วยกังหันลม เครื่องกำเนิดไฟฟ้า (รวมถึงอุปกรณ์ต่างๆ) เครื่องควบคุมทิศทาง (ครีบหาง) หอคอย กลไกจำกัดความเร็ว และอุปกรณ์เก็บพลังงานหลักการทำงานของกังหันลมนั้นค่อนข้างง่ายล้อลมหมุนตามแรงลมโดยจะแปลงพลังงานจลน์ของลมให้เป็นพลังงานกลของเพลาล้อลมเครื่องกำเนิดไฟฟ้าหมุนและสร้างกระแสไฟฟ้าภายใต้การขับเคลื่อนของเพลาล้อลม

2. เครื่องกำเนิดความเร็วรอบเป็นทางออกสำหรับอุตสาหกรรมพลังน้ำ

ประสิทธิภาพที่เพิ่มขึ้นจากเทคโนโลยีความเร็วแปรผันอาจทำให้ไซต์พลังน้ำขนาดเล็กจำนวนมากขึ้นมีความเป็นไปได้ทางเศรษฐกิจในการพัฒนา
