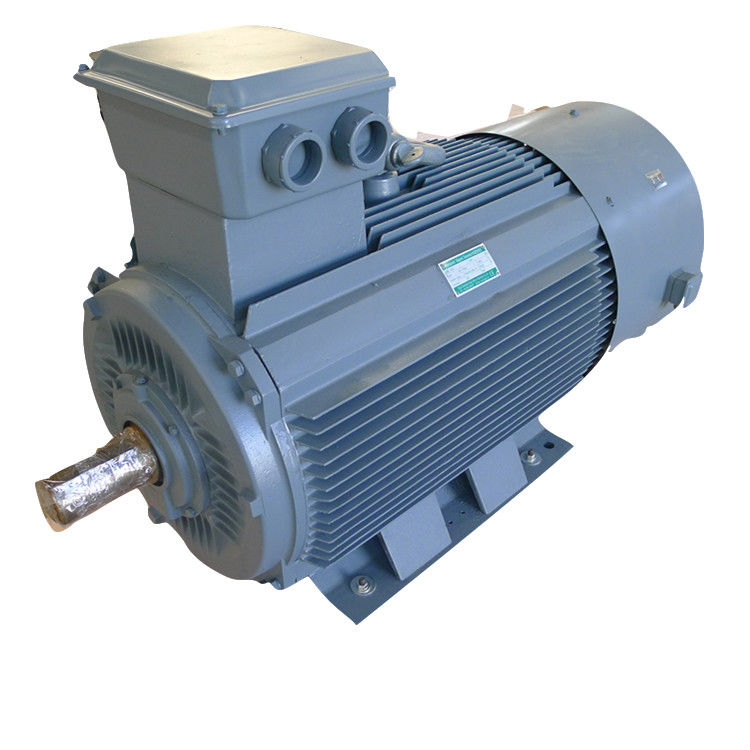

มอเตอร์เครื่องกำเนิดไฟฟ้าแม่เหล็กถาวรกังหันลมความเร็วต่ำ

เครื่องกำเนิดไฟฟ้าแม่เหล็กถาวรกังหันลมพลังงานสีเขียวราคาส่ง

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

เครื่องกำเนิดแม่เหล็กถาวรคืออะไร?

เครื่องกำเนิดแม่เหล็กถาวรเป็นอุปกรณ์ที่แปลงพลังงานกลเป็นพลังงานไฟฟ้าในอุปกรณ์นี้ ขดลวดของโรเตอร์ถูกแทนที่ด้วยแม่เหล็กถาวรเครื่องกำเนิดไฟฟ้าแบบแม่เหล็กถาวรส่วนใหญ่ใช้ในงานอุตสาหกรรม เช่น กังหันและเครื่องยนต์เพื่อผลิตพลังงานไฟฟ้าเชิงพาณิชย์ เครื่องกำเนิดไฟฟ้าแบบแม่เหล็กถาวรเป็นแหล่งพลังงานสำรองและมีประโยชน์หลายประการซึ่งทำให้เป็นอุปกรณ์ที่ยอดเยี่ยมสำหรับการใช้งานในที่พักอาศัย เชิงพาณิชย์ และอุตสาหกรรม .

โครงสร้าง

เครื่องกำเนิดแม่เหล็กถาวรส่วนใหญ่ประกอบด้วยโรเตอร์ ฝาปิดท้าย และสเตเตอร์โครงสร้างของสเตเตอร์นั้นคล้ายกับของไดชาร์จธรรมดามากความแตกต่างที่ใหญ่ที่สุดระหว่างโครงสร้างของโรเตอร์และอัลเทอร์เนเตอร์คือมีคุณภาพสูง ตามตำแหน่งของแม่เหล็กถาวรบนโรเตอร์ เครื่องกำเนิดแม่เหล็กถาวรมักจะแบ่งออกเป็นโครงสร้างโรเตอร์พื้นผิวและโครงสร้างโรเตอร์ในตัว .

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm กำลังทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

การจำแนกประเภทของเครื่องกำเนิดแม่เหล็กถาวร:

เครื่องกำเนิดแม่เหล็กถาวร (PMGs) สามารถจำแนกตามปัจจัยต่างๆ เช่น ประเภทของแม่เหล็ก การใช้งาน จำนวนเฟส และอัตรากำลังต่อไปนี้คือการแบ่งประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร:

ขึ้นอยู่กับประเภทแม่เหล็ก:แม่เหล็กเฟอร์ไรต์ PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กเฟอร์ไรต์ซึ่งมีราคาไม่แพงและมีความแข็งแรงของแม่เหล็กต่ำกว่าแม่เหล็กโลกที่หายากข.PMG แม่เหล็กโลกหายาก: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กนีโอดิเมียมหรือซาแมเรียม-โคบอลต์ ซึ่งมีราคาแพงกว่าแต่มีความแรงแม่เหล็กสูงกว่าแม่เหล็กเฟอร์ไรต์

ตามการใช้งาน:PMG ของกังหันลม: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในกังหันลม และโดยทั่วไปจะใช้ในการใช้งานขนาดเล็กหรือนอกระบบกริดข.Hydroelectric PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในโรงไฟฟ้าพลังน้ำ และโดยทั่วไปจะใช้ในการใช้งานขนาดใหญ่

ขึ้นอยู่กับจำนวนเฟส:PMG เฟสเดียว: เครื่องกำเนิดไฟฟ้าเหล่านี้มีเฟสเอาต์พุตเดียวและใช้ในแอพพลิเคชั่นที่ใช้พลังงานต่ำข.PMG สามเฟส: เครื่องกำเนิดไฟฟ้าเหล่านี้มีสามเฟสเอาต์พุตและใช้ในแอพพลิเคชั่นกำลังสูง

ตามอัตราพลังงาน:PMG พลังงานต่ำ: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังสูงถึงสองสามกิโลวัตต์และใช้ในแอปพลิเคชันขนาดเล็กข.PMG พลังงานสูง: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังหลายเมกะวัตต์และนำไปใช้งานขนาดใหญ่ เช่น กังหันลมและโรงไฟฟ้าพลังน้ำ

เหล่านี้คือการจัดประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร แต่อาจมีวิธีอื่นในการจำแนกประเภทตามพารามิเตอร์เฉพาะ

คุณสมบัติ

① เครื่องกำเนิดไฟฟ้ามีหลายขั้ว ซึ่งช่วยปรับปรุงความถี่และประสิทธิภาพ ช่วยประหยัดค่าใช้จ่ายของวงจรเรียงกระแสและอินเวอร์เตอร์

② การวิเคราะห์องค์ประกอบจำกัดใช้ในการออกแบบเครื่องกำเนิดไฟฟ้า โครงสร้างที่กะทัดรัดแรงบิดเริ่มต้นต่ำ แก้ปัญหาการเริ่มต้นลมขนาดเล็ก ปรับปรุงการใช้พลังงานลม

③ เลิกใช้ตัวเพิ่มเกียร์ ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของเครื่องกำเนิดไฟฟ้า และลดจำนวนการบำรุงรักษา

④ ฉนวนคลาส H, การทำให้ชุ่มด้วยแรงดันสุญญากาศ

⑤ มีหลายโครงสร้าง เช่น แกนตั้ง แกนนอน โรเตอร์ภายใน โรเตอร์ภายนอก และชนิดแผ่น

⑥ โรเตอร์ที่แข็งแกร่ง เครื่องกำเนิดไฟฟ้าสามารถทำความเร็วได้สูง

⑦ ขนาดเล็ก น้ำหนักเบา ความหนาแน่นของพลังงานสูง เหมาะสำหรับสถานการณ์พิเศษ

⑧ เรียกใช้ประสิทธิภาพตลอดช่วงความเร็วทั้งหมด ประสิทธิภาพสูง

⑨ ใช้ตลับลูกปืนที่บรรจุน้ำมันความเร็วสูงที่นำเข้า ไม่ต้องบำรุงรักษา และความน่าเชื่อถือสูง

2. เครื่องกำเนิดความเร็วรอบเป็นทางออกสำหรับอุตสาหกรรมพลังน้ำ

ประสิทธิภาพที่เพิ่มขึ้นจากเทคโนโลยีความเร็วแปรผันอาจทำให้ไซต์พลังน้ำขนาดเล็กจำนวนมากขึ้นมีความเป็นไปได้ทางเศรษฐกิจในการพัฒนา

ประโยชน์ของเครื่องกำเนิดแม่เหล็กถาวรเหนือเครื่องกำเนิดไฟฟ้าแบบเหนี่ยวนำ:

1. ประสิทธิภาพสูง: PMGs มีประสิทธิภาพสูงและสามารถแปลงพลังงานกลเป็นพลังงานไฟฟ้าได้มากถึง 90%ซึ่งหมายความว่าพวกเขาต้องการเชื้อเพลิงหรือพลังงานน้อยลงเพื่อผลิตไฟฟ้าในปริมาณที่เท่ากันกับเครื่องกำเนิดไฟฟ้าประเภทอื่นๆ



2. การบำรุงรักษาต่ำ: PMG มีชิ้นส่วนที่เคลื่อนไหวน้อยกว่าเครื่องกำเนิดไฟฟ้าแบบดั้งเดิม ซึ่งหมายความว่าต้องการการบำรุงรักษาน้อยกว่าและมีโอกาสพังน้อยกว่าทำให้เป็นตัวเลือกที่น่าเชื่อถือและคุ้มค่าในระยะยาว



3. เป็นมิตรต่อสิ่งแวดล้อม: PMGs เป็นแหล่งพลังงานที่สะอาดและนำกลับมาใช้ใหม่ได้ ซึ่งไม่ปล่อยมลพิษหรือมลพิษใดๆเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานแบบออฟกริดหรือการจ่ายไฟในสถานที่ห่างไกลซึ่งไม่มีแหล่งพลังงานแบบดั้งเดิมให้ใช้งาน



4. ความคล่องตัว: PMGs สามารถใช้งานได้หลากหลายตั้งแต่การใช้งานในที่พักอาศัยขนาดเล็กไปจนถึงการใช้งานในอุตสาหกรรมและพาณิชยกรรมขนาดใหญ่สามารถใช้เป็นพลังงานให้กับบ้าน ธุรกิจ ฟาร์ม และแม้แต่ทั้งชุมชน



5. ประหยัดค่าใช้จ่าย: โดยทั่วไปแล้ว PMG จะประหยัดค่าใช้จ่ายมากกว่าเครื่องกำเนิดไฟฟ้าแบบดั้งเดิม โดยเฉพาะอย่างยิ่งในระยะยาวแม้ว่าอาจมีค่าใช้จ่ายล่วงหน้าที่สูงกว่า แต่ค่าบำรุงรักษาและค่าเชื้อเพลิงที่ต่ำกว่าทำให้เป็นตัวเลือกที่เหมาะสมกว่าในระยะยาว



โดยรวมแล้ว PMGs เป็นเทคโนโลยีที่สำคัญสำหรับอนาคตของพลังงานหมุนเวียนในขณะที่โลกยังคงเปลี่ยนไปสู่แหล่งพลังงานที่สะอาดและยั่งยืนมากขึ้น PMGs จะมีบทบาทสำคัญมากขึ้นในการตอบสนองความต้องการด้านพลังงานของเรา



ความสำคัญของการบำรุงรักษาหน่วยผลิตไฟฟ้าจากพลังงานลม:



ต้องวางกังหันลมในสนาม และสภาพการใช้งานรุนแรงมากเพื่อปรับปรุงความน่าเชื่อถือของกังหันลมและยืดอายุการใช้งานของกังหันลม การบำรุงรักษาตามปกติเป็นสิ่งสำคัญมากเมื่อแลกเปลี่ยนประสบการณ์ด้านการผลิตไฟฟ้าจากพลังงานลม ผู้เชี่ยวชาญที่มีประสบการณ์จากต่างประเทศเคยกล่าวไว้ว่า จุดเน้นของกังหันลมคือการบำรุงรักษา ไม่ใช่การซ่อมแซมอายุการใช้งานของกังหันลมขึ้นอยู่กับคุณภาพการบำรุงรักษาการบำรุงรักษากังหันลมไม่ยุ่งยาก



เจ้าหน้าที่ปฏิบัติการและบำรุงรักษาต้องมีความรู้พื้นฐานเกี่ยวกับเทคโนโลยีพลังงานลมและสามารถทำงานบนที่สูงในสภาพอากาศเย็นและร้อนได้ในเวลาเดียวกัน เจ้าหน้าที่บำรุงรักษาอุปกรณ์ต้องมีความสามารถในการวิเคราะห์และตัดสินความล้มเหลวที่สำคัญด้วยตนเอง และความสามารถในการจัดการนอกสถานที่ และสามารถดำเนินการซ่อมแซมเล็กน้อย ณ จุดเกิดเหตุได้อย่างรวดเร็วดังนั้นบุคลากรด้านการบำรุงรักษาอุปกรณ์จึงควรคุ้นเคยกับโครงสร้างของกังหันลมและเข้าร่วมหลักสูตรการฝึกอบรมการปฏิบัติงานและการบำรุงรักษาในระหว่างขั้นตอนการติดตั้งมาตรการบำรุงรักษาต่อไปนี้ใช้สำหรับการอ้างอิง:



(1) ตามแบบ วัสดุ และคำแนะนำที่จัดทำโดยผู้ผลิต เตรียมรายละเอียด "ระเบียบปฏิบัติการและบำรุงรักษาพลังงานลม" เพื่อให้บุคลากรที่เกี่ยวข้องเรียนรู้และนำไปปฏิบัติอย่างระมัดระวัง



(2) ศึกษาหลักการพื้นฐานของการผลิตพลังงานลมอย่างจริงจัง เข้าใจการทำงานของกังหันลม และเชี่ยวชาญในการเริ่มและหยุดวิธีการ



(3) ให้การศึกษาอุดมการณ์อย่างสม่ำเสมอเพื่อปลูกฝังความรับผิดชอบและความเป็นมืออาชีพของพนักงาน



(4) ควรบันทึกอุบัติเหตุของชุดเครื่องกำเนิดไฟฟ้าอย่างระมัดระวัง วิเคราะห์เหตุผล และควรสั่งสมประสบการณ์อย่างต่อเนื่อง



ประเด็นข้างต้นจำเป็นต้องให้ความสนใจอย่างระมัดระวังหากคุณยังทราบข้อมูลเพิ่มเติมเกี่ยวกับกังหันลม โปรดติดตามที่เว็บไซต์ของบริษัท เราจะอัปเดตเป็นประจำ!
