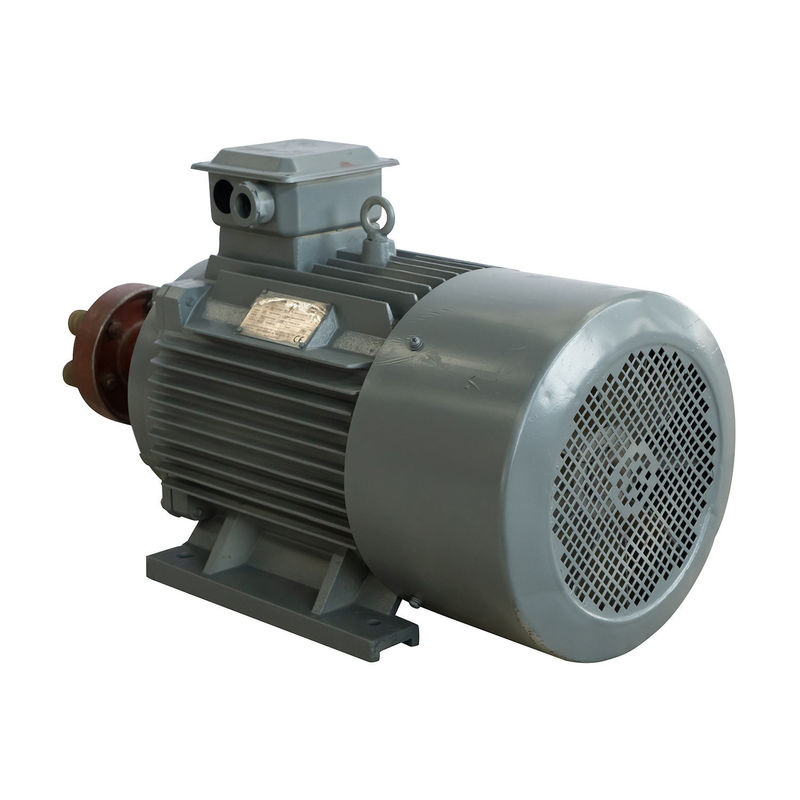

เครื่องกำเนิดแม่เหล็กถาวรความเร็วต่ำ 240V 380V สำหรับการผลิตกระแสไฟฟ้า

เครื่องกำเนิดแม่เหล็กถาวรอายุการใช้งานยาวนานความเร็วต่ำสำหรับการผลิตกระแสไฟฟ้า

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

เครื่องกำเนิดแม่เหล็กถาวรคืออะไร?

เครื่องกำเนิดแม่เหล็กถาวรเป็นอุปกรณ์ที่แปลงพลังงานกลเป็นพลังงานไฟฟ้าในอุปกรณ์นี้ ขดลวดของโรเตอร์ถูกแทนที่ด้วยแม่เหล็กถาวรเครื่องกำเนิดไฟฟ้าแบบแม่เหล็กถาวรส่วนใหญ่ใช้ในงานอุตสาหกรรม เช่น กังหันและเครื่องยนต์เพื่อผลิตพลังงานไฟฟ้าเชิงพาณิชย์ เครื่องกำเนิดไฟฟ้าแบบแม่เหล็กถาวรเป็นแหล่งพลังงานสำรองและมีประโยชน์หลายประการซึ่งทำให้เป็นอุปกรณ์ที่ยอดเยี่ยมสำหรับการใช้งานในที่พักอาศัย เชิงพาณิชย์ และอุตสาหกรรม .

โครงสร้าง

เครื่องกำเนิดแม่เหล็กถาวรส่วนใหญ่ประกอบด้วยโรเตอร์ ฝาปิดท้าย และสเตเตอร์โครงสร้างของสเตเตอร์นั้นคล้ายกับของไดชาร์จธรรมดามากความแตกต่างที่ใหญ่ที่สุดระหว่างโครงสร้างของโรเตอร์และอัลเทอร์เนเตอร์คือมีคุณภาพสูง ตามตำแหน่งของแม่เหล็กถาวรบนโรเตอร์ เครื่องกำเนิดแม่เหล็กถาวรมักจะแบ่งออกเป็นโครงสร้างโรเตอร์พื้นผิวและโครงสร้างโรเตอร์ในตัว .

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm กำลังทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

การจำแนกประเภทของเครื่องกำเนิดแม่เหล็กถาวร:

เครื่องกำเนิดแม่เหล็กถาวร (PMGs) สามารถจำแนกตามปัจจัยต่างๆ เช่น ประเภทของแม่เหล็ก การใช้งาน จำนวนเฟส และอัตรากำลังต่อไปนี้คือการแบ่งประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร:

ขึ้นอยู่กับประเภทแม่เหล็ก:แม่เหล็กเฟอร์ไรต์ PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กเฟอร์ไรต์ซึ่งมีราคาไม่แพงและมีความแข็งแรงของแม่เหล็กต่ำกว่าแม่เหล็กโลกที่หายากข.PMG แม่เหล็กโลกหายาก: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กนีโอดิเมียมหรือซาแมเรียม-โคบอลต์ ซึ่งมีราคาแพงกว่าแต่มีความแรงแม่เหล็กสูงกว่าแม่เหล็กเฟอร์ไรต์

ตามการใช้งาน:PMG ของกังหันลม: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในกังหันลม และโดยทั่วไปจะใช้ในการใช้งานขนาดเล็กหรือนอกระบบกริดข.Hydroelectric PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในโรงไฟฟ้าพลังน้ำ และโดยทั่วไปจะใช้ในการใช้งานขนาดใหญ่

ขึ้นอยู่กับจำนวนเฟส:PMG เฟสเดียว: เครื่องกำเนิดไฟฟ้าเหล่านี้มีเฟสเอาต์พุตเดียวและใช้ในแอพพลิเคชั่นที่ใช้พลังงานต่ำข.PMG สามเฟส: เครื่องกำเนิดไฟฟ้าเหล่านี้มีสามเฟสเอาต์พุตและใช้ในแอพพลิเคชั่นกำลังสูง

ตามอัตราพลังงาน:PMG พลังงานต่ำ: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังสูงถึงสองสามกิโลวัตต์และใช้ในแอปพลิเคชันขนาดเล็กข.PMG พลังงานสูง: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังหลายเมกะวัตต์และนำไปใช้งานขนาดใหญ่ เช่น กังหันลมและโรงไฟฟ้าพลังน้ำ

เหล่านี้คือการจัดประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร แต่อาจมีวิธีอื่นในการจำแนกประเภทตามพารามิเตอร์เฉพาะ

คุณสมบัติ

① เครื่องกำเนิดไฟฟ้ามีหลายขั้ว ซึ่งช่วยปรับปรุงความถี่และประสิทธิภาพ ช่วยประหยัดค่าใช้จ่ายของวงจรเรียงกระแสและอินเวอร์เตอร์

② การวิเคราะห์องค์ประกอบจำกัดใช้ในการออกแบบเครื่องกำเนิดไฟฟ้า โครงสร้างที่กะทัดรัดแรงบิดเริ่มต้นต่ำ แก้ปัญหาการเริ่มต้นลมขนาดเล็ก ปรับปรุงการใช้พลังงานลม

③ เลิกใช้ตัวเพิ่มเกียร์ ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของเครื่องกำเนิดไฟฟ้า และลดจำนวนการบำรุงรักษา

④ ฉนวนคลาส H, การทำให้ชุ่มด้วยแรงดันสุญญากาศ

⑤ มีหลายโครงสร้าง เช่น แกนตั้ง แกนนอน โรเตอร์ภายใน โรเตอร์ภายนอก และชนิดแผ่น

⑥ โรเตอร์ที่แข็งแกร่ง เครื่องกำเนิดไฟฟ้าสามารถทำความเร็วได้สูง

⑦ ขนาดเล็ก น้ำหนักเบา ความหนาแน่นของพลังงานสูง เหมาะสำหรับสถานการณ์พิเศษ

⑧ เรียกใช้ประสิทธิภาพตลอดช่วงความเร็วทั้งหมด ประสิทธิภาพสูง

⑨ ใช้ตลับลูกปืนที่บรรจุน้ำมันความเร็วสูงที่นำเข้า ไม่ต้องบำรุงรักษา และความน่าเชื่อถือสูง
