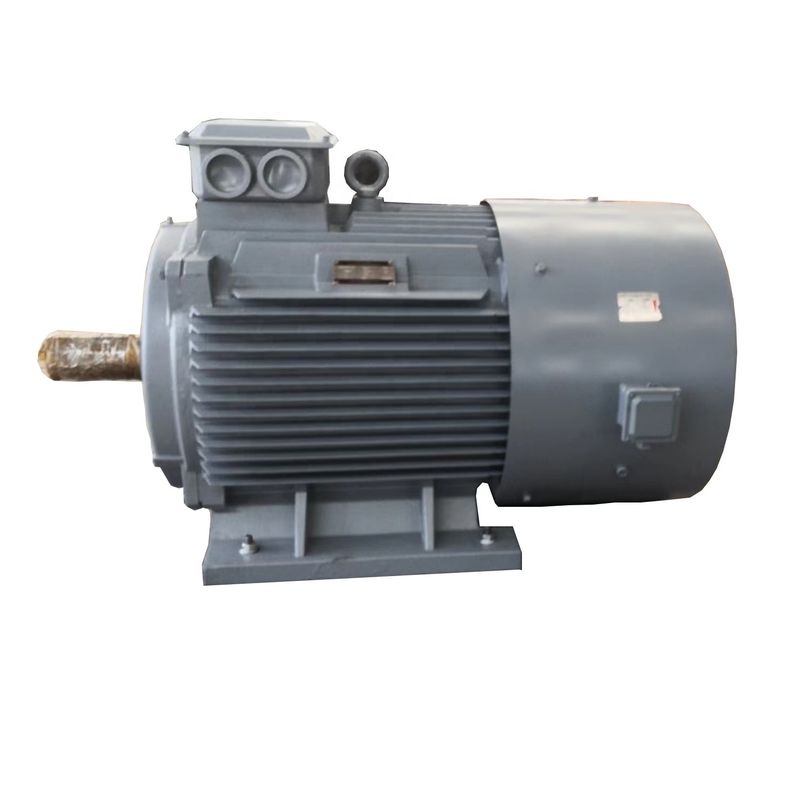

เครื่องกำเนิดไฟฟ้ากังหันลมแนวตั้ง / แนวนอน 200 กิโลวัตต์ PMG ประสิทธิภาพสูง

เครื่องกำเนิดไฟฟ้ากระแสสลับแม่เหล็กถาวรกังหันลมแนวตั้งและแนวนอน

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

เครื่องกำเนิดแม่เหล็กถาวรคืออะไร?

เครื่องกำเนิดไฟฟ้าซิงโครนัสแม่เหล็กถาวรเป็นเครื่องกำเนิดไฟฟ้าที่แม่เหล็กถาวรจัดเตรียมสนามแม่เหล็กถาวรแทนขดลวดคำว่า ซิงโครนัส หมายถึงข้อเท็จจริงที่ว่าโรเตอร์และสนามแม่เหล็กหมุนด้วยความเร็วเท่ากัน เนื่องจากสนามแม่เหล็กถูกสร้างขึ้นผ่านกลไกแม่เหล็กถาวรที่ติดตั้งบนเพลา และกระแสถูกเหนี่ยวนำเข้าสู่กระดองที่อยู่นิ่ง

โครงสร้าง

เครื่องกำเนิดแม่เหล็กถาวรส่วนใหญ่ประกอบด้วยโรเตอร์ ฝาปิดท้าย และสเตเตอร์โครงสร้างของสเตเตอร์นั้นคล้ายกับของไดชาร์จธรรมดามากความแตกต่างที่ใหญ่ที่สุดระหว่างโครงสร้างของโรเตอร์และอัลเทอร์เนเตอร์คือมีคุณภาพสูง ตามตำแหน่งของแม่เหล็กถาวรบนโรเตอร์ เครื่องกำเนิดแม่เหล็กถาวรมักจะแบ่งออกเป็นโครงสร้างโรเตอร์พื้นผิวและโครงสร้างโรเตอร์ในตัว .

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm กำลังทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

การจำแนกประเภทของเครื่องกำเนิดแม่เหล็กถาวร:

เครื่องกำเนิดแม่เหล็กถาวร (PMGs) สามารถจำแนกตามปัจจัยต่างๆ เช่น ประเภทของแม่เหล็ก การใช้งาน จำนวนเฟส และอัตรากำลังต่อไปนี้คือการแบ่งประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร:

ขึ้นอยู่กับประเภทแม่เหล็ก:แม่เหล็กเฟอร์ไรต์ PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กเฟอร์ไรต์ซึ่งมีราคาไม่แพงและมีความแข็งแรงของแม่เหล็กต่ำกว่าแม่เหล็กโลกที่หายากข.PMG แม่เหล็กโลกหายาก: เครื่องกำเนิดไฟฟ้าเหล่านี้ใช้แม่เหล็กนีโอดิเมียมหรือซาแมเรียม-โคบอลต์ ซึ่งมีราคาแพงกว่าแต่มีความแรงแม่เหล็กสูงกว่าแม่เหล็กเฟอร์ไรต์

ตามการใช้งาน:PMG ของกังหันลม: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในกังหันลม และโดยทั่วไปจะใช้ในการใช้งานขนาดเล็กหรือนอกระบบกริดข.Hydroelectric PMG: เครื่องกำเนิดไฟฟ้าเหล่านี้ออกแบบมาเพื่อใช้ในโรงไฟฟ้าพลังน้ำ และโดยทั่วไปจะใช้ในการใช้งานขนาดใหญ่

ขึ้นอยู่กับจำนวนเฟส:PMG เฟสเดียว: เครื่องกำเนิดไฟฟ้าเหล่านี้มีเฟสเอาต์พุตเดียวและใช้ในแอพพลิเคชั่นที่ใช้พลังงานต่ำข.PMG สามเฟส: เครื่องกำเนิดไฟฟ้าเหล่านี้มีสามเฟสเอาต์พุตและใช้ในแอพพลิเคชั่นกำลังสูง

ตามอัตราพลังงาน:PMG พลังงานต่ำ: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังสูงถึงสองสามกิโลวัตต์และใช้ในแอปพลิเคชันขนาดเล็กข.PMG พลังงานสูง: เครื่องกำเนิดไฟฟ้าเหล่านี้มีอัตรากำลังหลายเมกะวัตต์และนำไปใช้งานขนาดใหญ่ เช่น กังหันลมและโรงไฟฟ้าพลังน้ำ

เหล่านี้คือการจัดประเภททั่วไปของเครื่องกำเนิดแม่เหล็กถาวร แต่อาจมีวิธีอื่นในการจำแนกประเภทตามพารามิเตอร์เฉพาะ

ประโยชน์:

1. ประสิทธิภาพสูง: PMGs มีประสิทธิภาพสูงและสามารถแปลงพลังงานกลเป็นพลังงานไฟฟ้าได้มากถึง 90%ซึ่งหมายความว่าพวกเขาต้องการเชื้อเพลิงหรือพลังงานน้อยลงเพื่อผลิตไฟฟ้าในปริมาณที่เท่ากันกับเครื่องกำเนิดไฟฟ้าประเภทอื่นๆ

2. การบำรุงรักษาต่ำ: PMG มีชิ้นส่วนที่เคลื่อนไหวน้อยกว่าเครื่องกำเนิดไฟฟ้าแบบดั้งเดิม ซึ่งหมายความว่าต้องการการบำรุงรักษาน้อยกว่าและมีโอกาสพังน้อยกว่าทำให้เป็นตัวเลือกที่น่าเชื่อถือและคุ้มค่าในระยะยาว

3. เป็นมิตรต่อสิ่งแวดล้อม: PMGs เป็นแหล่งพลังงานที่สะอาดและนำกลับมาใช้ใหม่ได้ ซึ่งไม่ปล่อยมลพิษหรือมลพิษใดๆเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานแบบออฟกริดหรือการจ่ายไฟในสถานที่ห่างไกลซึ่งไม่มีแหล่งพลังงานแบบดั้งเดิมให้ใช้งาน

4. ความคล่องตัว: PMGs สามารถใช้งานได้หลากหลายตั้งแต่การใช้งานในที่พักอาศัยขนาดเล็กไปจนถึงการใช้งานในอุตสาหกรรมและพาณิชยกรรมขนาดใหญ่สามารถใช้เป็นพลังงานให้กับบ้าน ธุรกิจ ฟาร์ม และแม้แต่ทั้งชุมชน

5. ประหยัดค่าใช้จ่าย: โดยทั่วไป PMG จะคุ้มค่ากว่าเครื่องกำเนิดไฟฟ้าแบบดั้งเดิม โดยเฉพาะในระยะยาวแม้ว่าอาจมีค่าใช้จ่ายล่วงหน้าที่สูงกว่า แต่ค่าบำรุงรักษาและค่าเชื้อเพลิงที่ต่ำกว่าทำให้เป็นตัวเลือกที่เหมาะสมกว่าในระยะยาว

โดยรวมแล้ว PMGs เป็นเทคโนโลยีที่สำคัญสำหรับอนาคตของพลังงานหมุนเวียนในขณะที่โลกยังคงเปลี่ยนไปสู่แหล่งพลังงานที่สะอาดและยั่งยืนมากขึ้น PMGs จะมีบทบาทสำคัญมากขึ้นในการตอบสนองความต้องการด้านพลังงานของเรา

2. เครื่องกำเนิดความเร็วรอบเป็นทางออกสำหรับอุตสาหกรรมพลังน้ำ

ประสิทธิภาพที่เพิ่มขึ้นจากเทคโนโลยีความเร็วแปรผันอาจทำให้ไซต์พลังน้ำขนาดเล็กจำนวนมากขึ้นมีความเป็นไปได้ทางเศรษฐกิจในการพัฒนา

เครื่องกำเนิดแม่เหล็กถาวร (PMG) หรือเครื่องกำเนิดไฟฟ้ากระแสสลับ (PMA) ไม่จำเป็นต้องใช้แหล่งจ่ายไฟ DC สำหรับวงจรกระตุ้น อีกทั้งไม่มีแหวนกันลื่นและแปรงสัมผัสข้อเสียเปรียบที่สำคัญใน PMA หรือ PMG คือไม่สามารถควบคุมฟลักซ์ของช่องว่างอากาศได้ ดังนั้นจึงไม่สามารถควบคุมแรงดันไฟฟ้าของเครื่องได้อย่างง่ายดายสนามแม่เหล็กถาวรก่อให้เกิดปัญหาด้านความปลอดภัยระหว่างการประกอบ บริการภาคสนาม หรือการซ่อมแซมแม่เหล็กถาวรประสิทธิภาพสูงเองก็มีปัญหาด้านโครงสร้างและความร้อนกระแสแรงบิด MMF แบบเวกเตอร์รวมกับฟลักซ์ถาวรของแม่เหล็กถาวร ซึ่งนำไปสู่ความหนาแน่นของฟลักซ์ช่องว่างอากาศที่สูงขึ้น และในที่สุด ความอิ่มตัวของแกนกลางในเครื่องกำเนิดไฟฟ้ากระแสสลับชนิดแม่เหล็กถาวร แรงดันเอาต์พุตจะแปรผันโดยตรงกับความเร็ว



การบำรุงรักษาเครื่องกำเนิดไฟฟ้ากังหันลม:

ต้องวางกังหันลมในสนาม และสภาพการใช้งานรุนแรงมากเพื่อปรับปรุงความน่าเชื่อถือของกังหันลมและยืดอายุการใช้งานของกังหันลม การบำรุงรักษาตามปกติเป็นสิ่งสำคัญมากเมื่อแลกเปลี่ยนประสบการณ์ด้านการผลิตไฟฟ้าจากพลังงานลม ผู้เชี่ยวชาญที่มีประสบการณ์จากต่างประเทศเคยกล่าวไว้ว่า จุดเน้นของกังหันลมคือการบำรุงรักษา ไม่ใช่การซ่อมแซมอายุการใช้งานของกังหันลมขึ้นอยู่กับคุณภาพการบำรุงรักษาการบำรุงรักษากังหันลมไม่ยุ่งยาก



เจ้าหน้าที่ปฏิบัติการและบำรุงรักษาต้องมีความรู้พื้นฐานเกี่ยวกับเทคโนโลยีพลังงานลมและสามารถทำงานบนที่สูงในสภาพอากาศเย็นและร้อนได้ในเวลาเดียวกัน เจ้าหน้าที่บำรุงรักษาอุปกรณ์ต้องมีความสามารถในการวิเคราะห์และตัดสินความล้มเหลวที่มีนัยสำคัญด้วยตนเอง และความสามารถในการจัดการนอกสถานที่และสามารถดำเนินการซ่อมแซมเล็กน้อย ณ จุดเกิดเหตุได้อย่างรวดเร็วดังนั้นบุคลากรด้านการบำรุงรักษาอุปกรณ์จึงควรคุ้นเคยกับโครงสร้างของกังหันลมและเข้าร่วมหลักสูตรการฝึกอบรมการปฏิบัติงานและการบำรุงรักษาในระหว่างขั้นตอนการติดตั้งมาตรการบำรุงรักษาต่อไปนี้ใช้สำหรับการอ้างอิง:



(1) ตามแบบ วัสดุ และคำแนะนำที่ได้รับจากผู้ผลิต ให้จัดทำ "ระเบียบปฏิบัติการและบำรุงรักษาพลังงานลม" โดยละเอียด เพื่อให้บุคลากรที่เกี่ยวข้องได้เรียนรู้และนำไปปฏิบัติอย่างรอบคอบ



(2) ศึกษาหลักการพื้นฐานของการผลิตไฟฟ้าจากพลังงานลมอย่างจริงจัง เข้าใจการทำงานของกังหันลม และเชี่ยวชาญในการเริ่มและหยุดวิธีการ



(3) ให้การศึกษาอุดมการณ์อย่างสม่ำเสมอเพื่อปลูกฝังความรับผิดชอบและความเป็นมืออาชีพของพนักงาน



(4) ควรบันทึกอุบัติเหตุของชุดเครื่องกำเนิดไฟฟ้าอย่างระมัดระวัง วิเคราะห์เหตุผล และควรสั่งสมประสบการณ์อย่างต่อเนื่อง



ประเด็นข้างต้นจำเป็นต้องให้ความสนใจอย่างระมัดระวังหากคุณยังทราบข้อมูลเพิ่มเติมเกี่ยวกับกังหันลม โปรดติดตามที่เว็บไซต์ของบริษัท เราจะอัปเดตเป็นประจำ!
