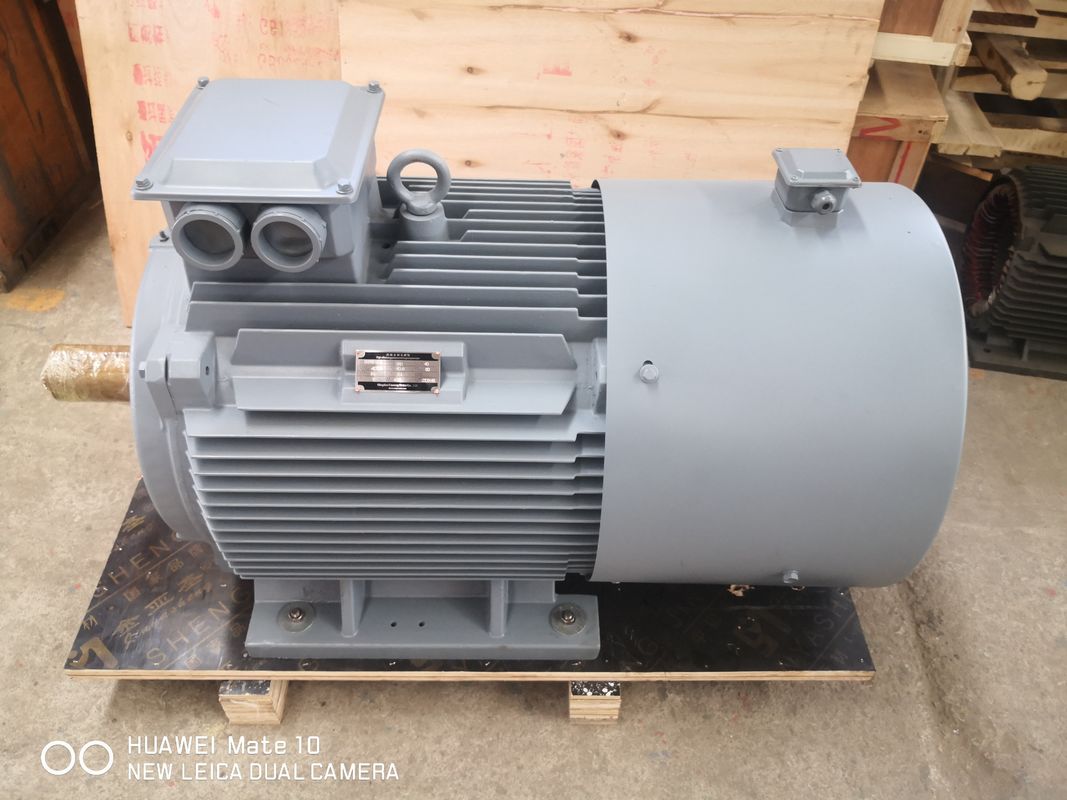

เครื่องกำเนิดไฟฟ้าพลังน้ำพลังแม่เหล็กถาวร 40kw 250rpm

ผู้ผลิตเครื่องกำเนิดไฟฟ้าแม่เหล็กถาวรกังหันพลังน้ำ 40 กิโลวัตต์ 250 รอบต่อนาที

ภาพวาดผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

ภาพรายละเอียด

โครงสร้าง

การออกแบบ PMG นั้นค่อนข้างเรียบง่ายประกอบด้วยโรเตอร์ สเตเตอร์ และแม่เหล็กถาวรโรเตอร์เป็นแกนหมุนที่มีแม่เหล็กถาวรสเตเตอร์เป็นส่วนประกอบที่อยู่นิ่งซึ่งล้อมรอบโรเตอร์และมีขดลวดเมื่อโรเตอร์หมุน สนามแม่เหล็กที่สร้างขึ้นโดยแม่เหล็กถาวรจะตัดผ่านขดลวดในสเตเตอร์ ทำให้เกิดแรงดันไฟฟ้า

หลักการทำงาน

เครื่องกำเนิดแม่เหล็กถาวรใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าโดยที่ลวดจะตัดเส้นสนามแม่เหล็กเพื่อเหนี่ยวนำให้เกิดศักย์ไฟฟ้าและแปลงพลังงานกลของ Primemover เป็นพลังงานไฟฟ้าประกอบด้วยสองส่วนคือสเตเตอร์และโรเตอร์สเตเตอร์เป็นกระดองที่สร้างกระแสไฟฟ้าและโรเตอร์เป็นขั้วแม่เหล็กสเตเตอร์ประกอบด้วยแกนเหล็กกระดอง ขดลวดสามเฟสที่คายประจุสม่ำเสมอ ฐานเครื่องจักร และฝาปิดท้าย

โรเตอร์มักจะเป็นแบบซ่อนขั้ว ซึ่งประกอบด้วยขดลวดกระตุ้น แกนเหล็กและเพลา แหวนป้องกัน แหวนกลาง และอื่นๆ

ขดลวดกระตุ้นของโรเตอร์ถูกป้อนด้วยกระแสไฟฟ้ากระแสตรงเพื่อสร้างสนามแม่เหล็กใกล้กับการกระจายไซน์ (เรียกว่าสนามแม่เหล็กของโรเตอร์) และฟลักซ์กระตุ้นที่มีประสิทธิภาพจะตัดกับขดลวดกระดองที่อยู่นิ่งเมื่อโรเตอร์หมุน สนามแม่เหล็กของโรเตอร์จะหมุนตามไปด้วยทุกครั้งที่มีการปฏิวัติ เส้นแรงแม่เหล็กจะตัดแต่ละเฟสที่คดเคี้ยวของสเตเตอร์ตามลำดับ และศักย์ไฟฟ้ากระแสสลับสามเฟสจะถูกเหนี่ยวนำในขดลวดสเตเตอร์สามเฟส

เมื่อเครื่องกำเนิด pm ทำงานด้วยโหลดแบบสมมาตร กระแสกระดองสามเฟสจะสังเคราะห์เพื่อสร้างสนามแม่เหล็กหมุนด้วยความเร็วซิงโครนัสสนามสเตเตอร์และโรเตอร์ทำงานร่วมกันเพื่อสร้างแรงบิดในการเบรกแรงบิดเชิงกลจากกังหันจะเอาชนะแรงบิดในการเบรกและทำงาน

คุณสมบัติ

●เครื่องกำเนิดไฟฟ้าแบบขับตรงแม่เหล็กถาวรความเร็วต่ำไม่ต้องการกระปุกเกียร์กังหันเชื่อมต่อกับ PMG โดยตรง ทำให้โครงสร้างง่ายขึ้นและปรับปรุงประสิทธิภาพของระบบPMG สามารถส่งออก 50Hz โดยตรงที่ความเร็วที่กำหนด

●ความน่าเชื่อถือของกระปุกเกียร์ไม่สูงความน่าเชื่อถือของระบบสามารถปรับปรุงได้หากไม่มีกระปุกเกียร์นั่นหมายถึงการบำรุงรักษาที่น้อยลง การใช้งานที่ดีขึ้น อายุการใช้งานของระบบที่ยาวนานขึ้น

●ประสิทธิภาพสูงประสิทธิภาพของระบบสามารถปรับปรุงได้ประมาณ 20% เมื่อคุณใช้เครื่องกำเนิด PM โดยไม่มีกระปุกเกียร์

● PMG สามารถทำงานได้อย่างมีประสิทธิภาพตลอดช่วงความเร็วทั้งหมดความร้อนน้อยลงเมื่อทำงานPMG สามารถใช้การระบายความร้อนด้วยอากาศตามธรรมชาติ

● แรงบิดเริ่มต้นต่ำ ระบบสามารถส่งออกพลังงานที่ความเร็วต่ำ

● PMG ทำงานที่ความเร็วต่ำ เสียงเบา ปลอดภัยและเชื่อถือได้มากขึ้น อายุการใช้งานของตลับลูกปืนอาจยาวนานขึ้น

●แรงดันไฟฟ้า ความเร็ว พลังงานของเครื่องกำเนิดไฟฟ้าสามารถปรับแต่งได้นอกจากนี้ยังสามารถเปลี่ยนรูปร่างได้โดยใช้เพลากระดูกสันหลัง เพลาคู่ ขอบด้านหน้า หรือทางออกอื่นๆ
