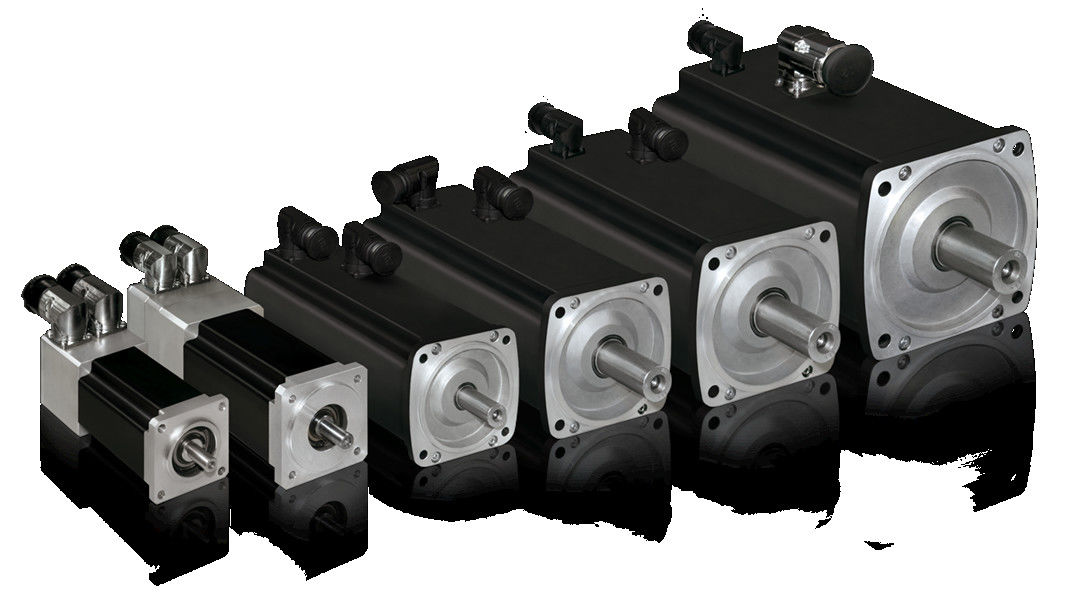

มอเตอร์แม่เหล็กถาวรประสิทธิภาพสูง ที่เย็นด้วยน้ําภายใน 15-3000kw

ทําไมต้องเลือกมอเตอร์ แอนจ์ถาวร

เครื่องยนต์อัตราแปรแบบแม่เหล็กถาวร (PMAC) มีข้อดีหลายอย่างเหนือจากเครื่องยนต์ประเภทอื่น ๆ ได้แก่

ประสิทธิภาพสูง: เครื่องยนต์ PMAC มีประสิทธิภาพสูง เนื่องจากไม่มีการสูญเสียทองแดงในหมุนและลดการสูญเสียการล่อส่งผลให้เกิดการประหยัดพลังงานที่สําคัญ.

ความหนาแน่นของพลังงานสูง: มอเตอร์ PMAC มีความหนาแน่นของพลังงานที่สูงกว่าเมื่อเทียบกับชนิดของมอเตอร์อื่น ๆ ซึ่งหมายความว่ามันสามารถผลิตพลังงานมากกว่าต่อหน่วยขนาดและน้ําหนักทําให้มันเหมาะสมสําหรับการใช้งานที่พื้นที่จํากัด.

ความหนาแน่นแรงหมุนสูง: มอเตอร์ PMAC มีความหนาแน่นแรงหมุนสูง ซึ่งหมายความว่ามันสามารถผลิตแรงหมุนมากกว่าต่อหน่วยขนาดและน้ําหนัก.

การบํารุงรักษาที่ลดลง: เนื่องจากเครื่องยนต์ PMAC ไม่มีแปรง พวกเขาต้องการการบํารุงรักษาน้อยกว่าและมีอายุการใช้งานยาวกว่าชนิดเครื่องยนต์อื่น ๆ

การควบคุมที่ดีขึ้น: มอเตอร์ PMAC มีการควบคุมความเร็วและทอร์คที่ดีกว่าเมื่อเทียบกับชนิดมอเตอร์อื่น ๆ ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการการควบคุมที่แม่นยํา

สะอาดต่อสิ่งแวดล้อม: มอเตอร์ PMAC สะอาดต่อสิ่งแวดล้อมมากกว่าชนิดมอเตอร์อื่น ๆ เนื่องจากมันใช้โลหะดินหายากที่รีไซเคิลง่ายและสร้างขยะน้อยกว่า เมื่อเทียบกับชนิดมอเตอร์อื่น ๆ.

โดยรวมแล้ว ข้อดีของมอเตอร์ PMAC ทําให้มันเป็นตัวเลือกที่ดีสําหรับการใช้งานที่หลากหลาย รวมถึงรถไฟฟ้า เครื่องจักรกลอุตสาหกรรม และระบบพลังงานที่เกิดใหม่


เครื่องยนต์ออนไลน์แบบแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ประกอบด้วย:

เครื่องจักรอุตสาหกรรม: เครื่องยนต์ PMAC ใช้ในอุตสาหกรรมที่หลากหลาย เช่น ปั๊ม, เครื่องบด, แฟน, เครื่องมือเครื่องจักรและการควบคุมที่แม่นยําทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้

โรบอติก: มอเตอร์ PMAC ใช้ในการใช้ในโรบอติกและแอปพลิเคชั่นอัตโนมัติ ที่พวกเขาให้ความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และประสิทธิภาพสูง พวกเขามักจะใช้ในแขนหุ่นยนต์, จับและระบบควบคุมการเคลื่อนไหวอื่น ๆ.

ระบบ HVAC: เครื่องยนต์ PMAC ใช้ในระบบทําความร้อน, การปรับอากาศและเครื่องปรับอากาศ (HVAC) โดยให้ประสิทธิภาพสูง, การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในแฟนและปั๊มในระบบเหล่านี้.

ระบบพลังงานที่สามารถปรับปรุงได้: มอเตอร์ PMAC ใช้ในระบบพลังงานที่สามารถปรับปรุงได้ เช่น เครื่องเรือนลมและเครื่องติดตามพลังงานแสงอาทิตย์ โดยให้ประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยําพวกเขามักจะใช้ในเครื่องกําเนิดและระบบติดตาม ในระบบเหล่านี้.

อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ที่มีความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และระดับเสียงที่ต่ําพวกเขามักจะใช้ในมอเตอร์ที่ขับเคลื่อนส่วนเคลื่อนที่ในเครื่องจักรเหล่านี้.

หลักการทํางาน
หลักการทํางานของมอเตอร์ซินครอนส์แม่เหล็กถาวรคล้ายกับมอเตอร์ซินครอนส์ มันขึ้นอยู่กับสนามแม่เหล็กหมุนที่ผลิตแรงไฟฟ้าในความเร็วซินครอนส์เมื่อการล่อ stator ได้รับพลังงานโดยการให้อาหาร 3 ขั้นตอน, การหมุนสนามแม่เหล็กถูกสร้างขึ้นในระหว่างช่องว่างอากาศ

ซึ่งผลิตแรงหมุนเมื่อเสาสนามหมุนถือสนามแม่เหล็กหมุนที่ความเร็วร่วมกันและหมุนหมุนอย่างต่อเนื่องจําเป็นต้องให้บริการไฟฟ้าระดับความถี่แปร.

EMF และทอร์คสมการ
ในเครื่องยนต์ซินครอน กลาง EMF ส่งผลต่อระยะเรียกว่า EMF ส่งผลแบบไดนามิก ในมอเตอร์ซินครอน ความไหลที่ตัดโดยแต่ละสายนําต่อรอบคือ Pφ Weber
จากนั้นเวลาที่ใช้ในการครบรอบหนึ่งครั้งคือ 60/N sec

สัดส่วน EMF กลางที่ผลักดันต่อตัวนํา สามารถคํานวณได้โดยใช้

(PφN / 60) x Zph = (PφN / 60) x 2Tph

ที่ Tph = Zph / 2

ฉะนั้น สัดส่วน EMF ต่อเฟส คือ

= 4 x φ x Tph x PN/120 = 4φfTph
โดย Tph = จํานวนการหมุนที่เชื่อมต่อกันในชุดต่อระยะ

φ = การไหลเวอร์/ขั้ว

P = จํานวน

F= ความถี่ใน Hz

Zph = จํานวนของสายนําเชื่อมต่อเป็นชุดต่อระยะ = Zph/3

สมการ EMF ขึ้นอยู่กับโค้ลและตัวนําบนสเตทอร สําหรับมอเตอร์นี้, ตัวประกอบการกระจาย Kd และตัวประกอบ pitch Kp ยังถูกพิจารณา.

ดังนั้น, E = 4 x φ x f x Tph xKd x Kp

สมการทอร์คของมอเตอร์ซินครอนส์แม่เหล็กถาวร ได้แก่

T = (3 x Eph x Iph x sinβ) / ωm


PMSM ที่ติดตั้งบนผิว
ในโครงสร้างนี้ แม็กเนตถูกติดตั้งบนพื้นผิวของโรเตอร์ มันเหมาะสําหรับการใช้งานความเร็วสูง เนื่องจากมันไม่แข็งแรงมันให้ช่องว่างอากาศที่เท่าเทียมกันเพราะความสามารถในการกระแทกของแม่เหล็กดันและช่องว่างอากาศคือเดียวกัน. ไม่มีแรงหมุนไม่ยอมรับ, ผลงานแบบไดนามิกสูง, และเหมาะสําหรับอุปกรณ์ความเร็วสูง เช่น โรบอติกส์และเครื่องมือขับเคลื่อน

พีเอ็มเอสเอ็มที่ฝังหรือ พีเอ็มเอสเอ็มภายใน
ในประเภทการก่อสร้างนี้ แม็กเนตถาวรถูกทับในโรเตอร์ ดังที่แสดงในรูปด้านล่าง มันเหมาะสําหรับการใช้งานความเร็วสูงและมีความแข็งแรงทอร์คความตึงเครียดเป็นเพราะความเด่นของมอเตอร์.

ทําไมคุณควรเลือกมอเตอร์ IPM แทน SPM?

1ทอร์คสูงถูกบรรลุโดยการใช้ ทอร์คความไม่ยอมรับ นอกจากทอร์คแม่เหล็ก

2มอเตอร์ IPM ใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ไฟฟ้าแบบปกติ

3ความปลอดภัยทางกลดีขึ้น เพราะไม่เหมือนกับใน SPM แม็กเนตจะไม่แยกออกเนื่องจากแรงหลบศูนย์กลาง

4มันสามารถตอบสนองกับการหมุนมอเตอร์ความเร็วสูง โดยการควบคุมสองประเภทของทอร์คโดยใช้การควบคุมเวกเตอร์

การทํางานของเครื่องยนต์ซินโครนแม่เหล็กถาวร:
การทํางานของมอเตอร์ซินครอนส์แม่เหล็กถาวรนั้นง่ายมาก รวดเร็วและมีประสิทธิภาพเมื่อเปรียบเทียบกับมอเตอร์ทั่วไปการทํางานของ PMSM ขึ้นอยู่กับสนามแม่เหล็กหมุนของ stator และสนามแม่เหล็กคงที่ของหมุน. แม็กเนตถาวรถูกใช้ในฐานะโรเตอร์เพื่อสร้างกระแสแม่เหล็กถาวรและทํางานและล็อคที่ความเร็วร่วมกัน.

กลุ่มฟาซอร์ถูกสร้างขึ้นโดยการเชื่อมโยงวงกลมของสเตตอร์กับกันและกัน กลุ่มฟาซอร์เหล่านี้ถูกเชื่อมโยงด้วยกันเพื่อสร้างการเชื่อมโยงที่แตกต่างกัน เช่นดาว เดลต้าและระยะสองและระยะเดียวเพื่อลดความกระชับกระแสฮาร์โมนิก การล่อกลมควรถูกล่อกันอย่างสั้น ๆ

เมื่อการให้พลังงาน AC 3 ขั้นตอนให้กับสแตเตอร์ มันสร้างสนามแม่เหล็กหมุน และสนามแม่เหล็กคงที่ถูกผลักดันเพราะแม่เหล็กถาวรของโรเตอร์rotor นี้ทํางานใน synchronism กับความเร็ว synchronousการทํางานทั้งหมดของ PMSM ขึ้นอยู่กับช่องว่างอากาศระหว่าง stator และ rotor โดยไม่มีภาระ

ถ้าช่องว่างอากาศใหญ่ แล้วความสูญเสียลมของมอเตอร์จะลดลง ด้านสนามที่สร้างขึ้นโดยแม่เหล็กถาวรจะเด่นเครื่องยนต์ซินโครนแม่เหล็กถาวร ไม่ได้เป็นเครื่องยนต์เริ่มต้นด้วยตัวเองดังนั้น, มันจําเป็นที่จะควบคุมความถี่แปรของ stator อิเล็กทรอนิกส์.


เป็นชนิดใหม่ของมอเตอร์ประสิทธิภาพสูง มอเตอร์แม่เหล็กถาวรได้ถูกใช้อย่างแพร่หลายในการใช้งานต่างๆอายุการใช้งานของมอเตอร์แม่เหล็กถาวรเป็นหนึ่งในปัจจัยสําคัญที่สุดที่ส่งผลต่อความน่าเชื่อถือและผลงานของพวกเขาอายุการใช้งานของมอเตอร์แม่เหล็กถาวรได้รับผลกระทบจากปัจจัยต่างๆเราควรหลีกเลี่ยงวิธีการทํางานที่ไม่ถูกต้อง หรือการวางมอเตอร์แม่เหล็กถาวรในสภาพแวดล้อมที่ไม่เหมาะสมการใช้งานและการบํารุงรักษาที่เหมาะสมยังเป็นสิ่งจําเป็นในการขยายอายุการใช้งานของมอเตอร์แม่เหล็กถาวรผู้ผลิตและผู้ใช้ควรทํางานร่วมกัน เพื่อใช้มาตรการที่เหมาะสม เพื่อขยายอายุการใช้งานของมอเตอร์แม่เหล็กถาวร และเพื่อให้การทํางานเป็นอย่างต่อเนื่องและดีขึ้นผ่านการใช้งานและการบํารุงรักษาที่เหมาะสม ค่าใช้จ่ายในการเปลี่ยนมอเตอร์สามารถลดลงได้ ผลผลิตสามารถปรับปรุงขึ้น และเวลาหยุดทํางานสามารถลดลงได้อย่างน้อย

มีหลายวิธีในการเริ่มต้นมอเตอร์ซินครอนส์แม่เหล็กถาวร, รวมถึงการเริ่มต้นโดยตรง, การเริ่มต้นการลดความดันด้วยการเชื่อมตัวเอง, การเริ่มต้นการลดความดัน Y-Δ, การเริ่มต้นอ่อน, การเริ่มต้นอินเวอร์เตอร์, เป็นต้นแล้วความแตกต่างระหว่างมันคืออะไร?

1เมื่อความจุและภาระของเครือข่ายอนุญาตการเริ่มต้นโดยตรงแรงดันเต็ม, การเริ่มต้นโดยตรงแรงดันเต็มสามารถพิจารณา. ข้อดีคือการทํางานและการควบคุมที่สะดวกสบาย, การบํารุงรักษาที่ง่ายและประหยัดสูง. ใช้เป็นหลักในการเริ่มต้นมอเตอร์พลังงานเล็ก

2กล่องส่งอัตโนมัติเริ่มต้นโดยใช้การสัมผัสหลายของกล่องส่งอัตโนมัติเพื่อลดความดันซึ่งสามารถไม่เพียงแค่ตอบสนองความต้องการของภาระที่แตกต่างกัน แต่ยังมุมเริ่มต้นจะใหญ่มันเป็นวิธีการเริ่มต้นการลดความดัน และมักจะใช้ในการเริ่มต้นมอเตอร์ขนาดสูง

3. Y-Δ เริ่มทํางานปกติ. มอเตอร์ไม่สมองในกรงกระรอกถูกบิดและเชื่อมต่อกับสเตตอร์เดลต้า ถ้าสเตตอร์ถูกบิดเป็นดาวเมื่อเริ่มต้นแล้วเชื่อมต่อกับเดลต้า หลังจากเริ่มต้น, กระแสเริ่มต้นสามารถลดลงและผลกระทบต่อเครือข่ายไฟฟ้าสามารถบรรเทาได้. โหมดการเริ่มต้นนี้เรียกว่าการเริ่มต้นการลดความดันดาว-เดลต้า, หรือการเริ่มต้นดาว-เดลต้า (Y-เดลต้าเริ่มต้น).เหมาะสําหรับการเริ่มต้นโดยไม่มีภาระหรือภาระเบาเมื่อเทียบกับเครื่องเริ่มต้นการลดความดันอื่น ๆ มันมีโครงสร้างที่เรียบง่ายที่สุดและยังมีราคาถูกกว่าเครื่องยนต์ซินครอน์สของแม่เหล็กถาวรสามารถทํางานในโหมดการเชื่อมต่อดาวเมื่อภาระเบาในเวลานี้, ทอมปอร์คและภาระที่ระบุสามารถถูกตรงกัน, โดยปรับปรุงประสิทธิภาพของมอเตอร์และประหยัดการบริโภคพลังงาน.

4. เครื่องเริ่มต้นอ่อนใช้หลักการควบคุมความตึงเครียดการสลับระยะของเครื่องปรับที่ควบคุมด้วยซิลิคอน เพื่อทําการเริ่มต้นการควบคุมความตึงเครียดของมอเตอร์ใช้เป็นหลักในการควบคุมการเริ่มต้นของแม่เหล็กถาวร มอเตอร์ซินโครนมีผลการเริ่มต้นที่ดี และมีค่าใช้จ่ายสูง

5เครื่องแปลงความถี่เป็นอุปกรณ์ควบคุมมอเตอร์ที่มีสาระทางเทคนิคสูงสุด, ฟังก์ชันควบคุมที่สมบูรณ์แบบที่สุด, และผลการควบคุมที่ดีที่สุดในด้านการควบคุมมอเตอร์ที่ทันสมัยมันปรับความเร็วและทอร์คของแม่เหล็กถาวร มอเตอร์ร่วมด้วยการเปลี่ยนแปลงความถี่ของเครือข่ายพลังงาน, และมันถูกใช้เป็นหลักในสาขาที่ต้องการความต้องการสูงสําหรับการควบคุมความเร็วและการควบคุมความเร็วสูง

การเริ่มต้นลดความดัน เป็นการเริ่มต้นแบบดาวเดลต้าทั่วไป ข้อเสียคือ ทอร์คการเริ่มต้นมีขนาดเล็ก เหมาะสําหรับการเริ่มต้นที่ไม่มีภาระหรือภาระเบา ข้อดีคือมันถูกคุณสามารถตั้งเวลาเริ่มต้นและทอร์คเริ่มต้นของอุปกรณ์การเริ่มต้น, ทําความเข้าใจการเริ่มต้นอ่อนแอและหยุดอ่อนแอ, และสามารถจํากัดการเริ่มต้นปัจจุบัน, ราคามีปริมาณพอเพียง. การแปลงความถี่เริ่มต้น, เริ่มต้นอย่างราบรื่นตามเวลาที่กําหนด,และปล่อยให้อุปกรณ์ทํางานที่ความถี่ที่ตั้งราคามันสูง
