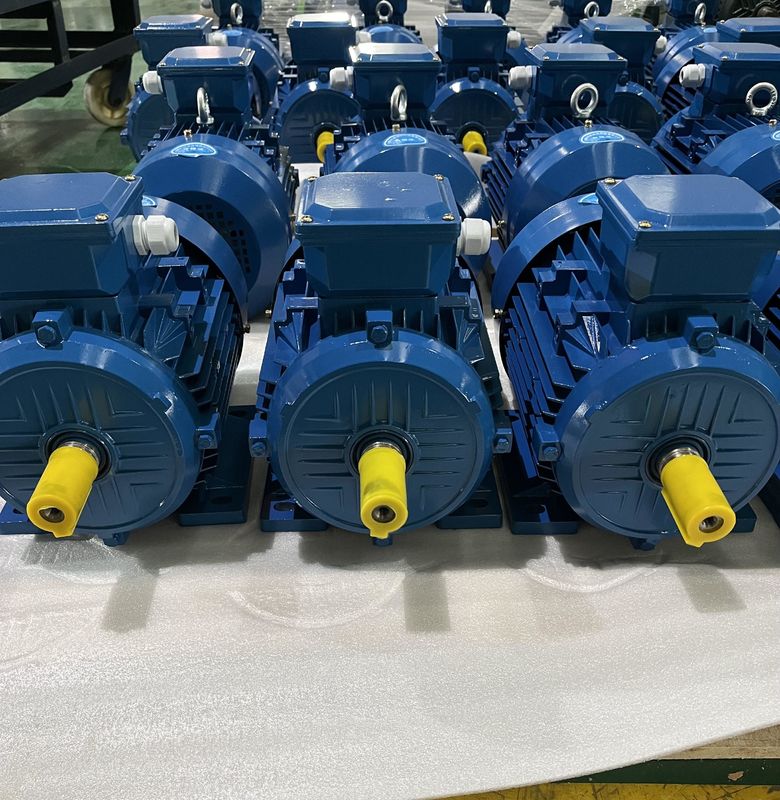

มอเตอร์ซิงโครนัสแม่เหล็กถาวร 132 กิโลวัตต์ 250 กิโลวัตต์ความเร็วต่ำพลังงานสูง IP68

โปรแกรมอะไรที่ใช้มอเตอร์ PMSM?

‍

อุตสาหกรรมที่ใช้มอเตอร์ PMSM ได้แก่ โลหะวิทยา เซรามิก ยาง ปิโตรเลียม สิ่งทอ และอื่นๆ อีกมากมายมอเตอร์ PMSM สามารถออกแบบให้ทำงานที่ความเร็วซิงโครนัสจากการจ่ายแรงดันและความถี่คงที่ เช่นเดียวกับการใช้งาน Variable Speed ​​Drive (VSD)เนื่องจากประสิทธิภาพและความหนาแน่นของกำลังและแรงบิดสูง โดยทั่วไปจึงเป็นตัวเลือกที่เหนือกว่าในการใช้งานที่มีแรงบิดสูง เช่น เครื่องผสม เครื่องบด ปั๊ม พัดลม เครื่องเป่าลม สายพานลำเลียง และการใช้งานในอุตสาหกรรมที่ใช้มอเตอร์เหนี่ยวนำแบบดั้งเดิม

ข้อดีของมอเตอร์แม่เหล็กถาวรชนิดหายาก

ประสิทธิภาพสูง: เส้นโค้งประสิทธิภาพของมอเตอร์แบบอะซิงโครนัสโดยทั่วไปจะลดลงเร็วกว่า 60% ของโหลดที่กำหนด และประสิทธิภาพจะต่ำมากเมื่อโหลดเบาเส้นโค้งประสิทธิภาพของมอเตอร์แม่เหล็กถาวรชนิดหายากนั้นสูงและแบน และอยู่ในบริเวณประสิทธิภาพสูงที่ 20%~120% ของโหลดที่กำหนด

ตัวประกอบกำลังสูง: ค่าที่วัดได้ของตัวประกอบกำลังของมอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากของโลกมีค่าใกล้เคียงกับค่าจำกัดที่ 1.0เส้นโค้งตัวประกอบกำลังสูงและแบนเท่ากับเส้นโค้งประสิทธิภาพตัวประกอบกำลังสูงไม่จำเป็นต้องมีการชดเชยพลังงานรีแอกทีฟแรงดันต่ำ และใช้ความจุของระบบจำหน่ายไฟฟ้าอย่างเต็มที่

กระแสสเตเตอร์มีขนาดเล็ก: โรเตอร์ไม่มีกระแสกระตุ้น กำลังรีแอกทีฟจะลดลง และกระแสสเตเตอร์จะลดลงอย่างมากเมื่อเทียบกับมอเตอร์แบบอะซิงโครนัสที่มีความจุเท่ากัน ค่ากระแสของสเตเตอร์สามารถลดลงได้ 30% ถึง 50%ในเวลาเดียวกัน เนื่องจากกระแสของสเตเตอร์ลดลงอย่างมาก อุณหภูมิที่เพิ่มขึ้นของมอเตอร์จึงลดลง และจาระบีของตลับลูกปืนและอายุการใช้งานของตลับลูกปืนจะยาวขึ้น

แรงบิดนอกสเต็ปและแรงบิดดึงเข้าสูง: มอเตอร์ซิงโครนัสแม่เหล็กถาวรชนิดหายากของโลกมีแรงบิดนอกสเต็ปและแรงบิดดึงเข้าสูงกว่า ซึ่งทำให้มอเตอร์มีความสามารถในการรับน้ำหนักสูงขึ้นและสามารถดึงเข้าสู่การซิงโครไนซ์ได้อย่างราบรื่น

ข้อเสียของมอเตอร์แม่เหล็กถาวรที่หายากของโลก

ค่าใช้จ่ายสูง: เมื่อเทียบกับมอเตอร์แบบอะซิงโครนัสที่มีสเปคเดียวกัน ช่องว่างอากาศระหว่างสเตเตอร์และโรเตอร์จะน้อยกว่า และความแม่นยำในการประมวลผลของแต่ละส่วนประกอบก็สูงโครงสร้างโรเตอร์มีความซับซ้อนมากขึ้นและราคาของวัสดุเหล็กแม่เหล็กหายากสูงดังนั้น ต้นทุนการผลิตมอเตอร์จึงสูง ซึ่งเป็นเรื่องปกติสำหรับมอเตอร์แบบอะซิงโครนัสประมาณ 2 เท่า

ผลกระทบอย่างมากเมื่อสตาร์ทเต็มกำลัง: เมื่อสตาร์ทด้วยแรงดันเต็มที่ สามารถวาดความเร็วซิงโครนัสได้ในเวลาอันสั้นแรงกระแทกทางกลมีขนาดใหญ่กระแสเริ่มต้นมากกว่า 10 เท่าของกระแสไฟที่กำหนดผลกระทบต่อระบบจ่ายไฟมีมากทำให้ต้องใช้ความจุของระบบจ่ายไฟมาก

เหล็กแม่เหล็กโลกหายากนั้นง่ายต่อการล้างอำนาจแม่เหล็ก: เมื่อวัสดุแม่เหล็กถาวรอยู่ภายใต้การสั่นสะเทือน อุณหภูมิสูง และกระแสไฟฟ้าเกิน ความสามารถในการซึมผ่านของแม่เหล็กอาจลดลง หรือปรากฏการณ์การล้างอำนาจแม่เหล็กเกิดขึ้น ซึ่งลดประสิทธิภาพของมอเตอร์แม่เหล็กถาวร

น. โครงสร้างมอเตอร์
โครงสร้างมอเตอร์ PM สามารถแยกออกได้เป็นสองประเภท: ภายในและพื้นผิวแต่ละหมวดหมู่มีหมวดย่อยของหมวดหมู่มอเตอร์พื้นผิว PM สามารถมีแม่เหล็กอยู่บนหรือแทรกเข้าไปในพื้นผิวของโรเตอร์ เพื่อเพิ่มความทนทานของการออกแบบการวางตำแหน่งและการออกแบบมอเตอร์แม่เหล็กถาวรภายในอาจแตกต่างกันไปมากแม่เหล็กของมอเตอร์ IPM สามารถใส่เข้าไปเป็นบล็อกขนาดใหญ่หรือทำเป็นเซเมื่อเข้าใกล้แกนกลางมากขึ้นอีกวิธีหนึ่งคือการฝังไว้ในรูปแบบซี่ล้อ

น. ความแปรผันของตัวเหนี่ยวนำของมอเตอร์กับโหลด
มีเพียงฟลักซ์จำนวนมากเท่านั้นที่สามารถเชื่อมโยงกับชิ้นส่วนของเหล็กเพื่อสร้างแรงบิดได้ในที่สุด เหล็กจะอิ่มตัวและไม่อนุญาตให้ฟลักซ์เชื่อมโยงอีกต่อไปผลที่ได้คือความเหนี่ยวนำของเส้นทางที่สนามฟลักซ์รับไว้ลดลงในเครื่อง PM ค่าความเหนี่ยวนำในแกน d และแกน q จะลดลงเมื่อกระแสโหลดเพิ่มขึ้น

ความเหนี่ยวนำในแกน d และ q ของมอเตอร์ SPM เกือบจะเหมือนกันเนื่องจากแม่เหล็กอยู่นอกโรเตอร์ ความเหนี่ยวนำของแกน q จะลดลงในอัตราเดียวกับความเหนี่ยวนำของแกน dอย่างไรก็ตาม ความเหนี่ยวนำของมอเตอร์ IPM จะลดลงแตกต่างกันอีกครั้ง ความเหนี่ยวนำในแกน d จะต่ำกว่าโดยธรรมชาติเนื่องจากแม่เหล็กอยู่ในเส้นทางฟลักซ์และไม่สร้างคุณสมบัติการเหนี่ยวนำดังนั้นจึงมีเหล็กน้อยกว่าที่จะอิ่มตัวในแกน d ซึ่งส่งผลให้ฟลักซ์ลดลงอย่างมากเมื่อเทียบกับแกน q

ฟลักซ์อ่อนตัวลง/แรงขึ้นของมอเตอร์ PM
ฟลักซ์ในมอเตอร์แม่เหล็กถาวรถูกสร้างขึ้นโดยแม่เหล็กฟิลด์ฟลักซ์เป็นไปตามเส้นทางที่กำหนด ซึ่งสามารถส่งเสริมหรือต่อต้านได้การเพิ่มหรือเพิ่มสนามฟลักซ์จะทำให้มอเตอร์สามารถเพิ่มการผลิตแรงบิดได้ชั่วคราวการต่อต้านสนามฟลักซ์จะลบล้างสนามแม่เหล็กที่มีอยู่ของมอเตอร์สนามแม่เหล็กที่ลดลงจะจำกัดการผลิตแรงบิด แต่ลดแรงดัน back-emfแรงดัน back-emf ที่ลดลงจะช่วยเพิ่มแรงดันให้มอเตอร์ทำงานด้วยความเร็วเอาต์พุตที่สูงขึ้นการทำงานทั้งสองประเภทต้องใช้กระแสมอเตอร์เพิ่มเติมทิศทางของกระแสมอเตอร์ทั่วแกน d ซึ่งกำหนดโดยตัวควบคุมมอเตอร์ จะกำหนดเอฟเฟกต์ที่ต้องการ

โครงสร้างของมอเตอร์ IPM (แม่เหล็กถาวรภายใน)

มอเตอร์ SPM (แม่เหล็กถาวรพื้นผิว) แบบเดิมมีโครงสร้างที่แม่เหล็กถาวรติดอยู่กับพื้นผิวโรเตอร์ใช้แรงบิดแม่เหล็กจากแม่เหล็กเท่านั้นในทางกลับกัน มอเตอร์ IPM ใช้การฝืนแรงต้านแม่เหล็กนอกเหนือไปจากแรงบิดของแม่เหล็กโดยการฝังแม่เหล็กถาวรไว้ในตัวโรเตอร์

โครงสร้างโรเตอร์ของมอเตอร์ SPM.IPM

คุณสมบัติมอเตอร์ IPM (Interior Permanent Magnet)

แรงบิดสูงและประสิทธิภาพสูง
แรงบิดสูงและเอาต์พุตสูงทำได้โดยใช้แรงบิดแบบไม่เต็มใจนอกเหนือจากแรงบิดแม่เหล็ก

การดำเนินการประหยัดพลังงาน
ใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ SPM ทั่วไป

การหมุนด้วยความเร็วสูง
สามารถตอบสนองการหมุนของมอเตอร์ความเร็วสูงโดยการควบคุมแรงบิดสองประเภทโดยใช้การควบคุมแบบเวกเตอร์

ความปลอดภัย
เนื่องจากมีแม่เหล็กถาวรฝังอยู่ ความปลอดภัยทางกลจึงดีขึ้น เนื่องจากแม่เหล็กจะไม่หลุดออกเนื่องจากแรงเหวี่ยง ซึ่งแตกต่างจาก SPM

คุณสมบัติการควบคุมเวกเตอร์

ในขณะที่ระบบทั่วไป (ระบบการนำไฟฟ้า 120 องศา) มีกระแสที่ส่งในมอเตอร์เป็นคลื่นสี่เหลี่ยม ตัวควบคุมเวกเตอร์สร้างแรงดันไฟฟ้าซึ่งกลายเป็นคลื่นไซน์ไปยังตำแหน่งของโรเตอร์ (มุมของแม่เหล็ก) ดังนั้นจึงเป็นไปได้ที่จะ ควบคุมกระแสมอเตอร์

การวิเคราะห์การประยุกต์ใช้เทคโนโลยีมอเตอร์แม่เหล็กถาวรสมัยใหม่

1.การประยุกต์ใช้เทคโนโลยีเครื่องกลไฟฟ้าแม่เหล็กถาวรกับตลาดเครื่องใช้ในบ้าน

การประยุกต์ใช้เทคโนโลยีมอเตอร์แม่เหล็กถาวรกับตลาดเครื่องใช้ในบ้านนั้นปรากฏอยู่ใน VCDDVD และคอมพิวเตอร์ในปัจจุบันมีการพัฒนาอุตสาหกรรมอย่างค่อยเป็นค่อยไปและค่อยๆขยายไปสู่ไดรฟ์ความเร็วตัวแปรหลายเฟสตัวอย่างเช่น ผู้คนใช้เครื่องปรับอากาศอินเวอร์เตอร์ใช้เทคโนโลยีมอเตอร์แม่เหล็กถาวรที่ทันสมัยเพื่อปรับปรุงประสิทธิภาพการทำงานของเครื่องปรับอากาศ ค่อยๆ ลดระดับเสียงของมอเตอร์เครื่องปรับอากาศ และลดเสียงรบกวนที่เกิดจากเครื่องปรับอากาศ

2.การประยุกต์ใช้เทคโนโลยีเครื่องกลไฟฟ้าแม่เหล็กถาวรในตลาดลิฟต์

ระบบความเร็วแปรผันของมอเตอร์แม่เหล็กถาวรถูกนำมาใช้ในตลาดลิฟต์มาเกือบ 10 ปีแล้วตัวอย่างเช่น การใช้มอเตอร์แม่เหล็กถาวรชนิดหายากความเร็วต่ำเป็นเครื่องลากลิฟต์ การใช้มอเตอร์แม่เหล็กถาวรชนิดหายากสามารถประหยัดพลังงานไฟฟ้าของลิฟต์ได้ 20 %มอเตอร์แม่เหล็กถาวรที่ทันสมัยมักจะใช้ในด้านระบบขับเคลื่อนความเร็วแปรผันที่มีการเปลี่ยนแปลงโหลดจำนวนมากและข้อกำหนดในการปรับความเร็วสูง

3.การประยุกต์ใช้เทคโนโลยีเครื่องกลไฟฟ้าแม่เหล็กถาวรในกิจการอุตสาหกรรมและเหมืองแร่

ด้วยการพัฒนามอเตอร์แม่เหล็กถาวร มอเตอร์แม่เหล็กถาวรแรงบิดขนาดใหญ่ได้รับการพัฒนาอย่างดี โดยเฉพาะอย่างยิ่งการเปิดตัวมอเตอร์ความถี่ตัวแปรแม่เหล็กถาวรที่ประสบความสำเร็จในตลาดทำให้อุตสาหกรรมหนักและองค์กรเหมืองแร่มีทางเลือกใหม่เนื่องจากแรงบิดเอาท์พุตของมอเตอร์แม่เหล็กถาวรมีมากพอ การใช้เกียร์กลไกจึงลดลงและควบคุมความเร็วได้สามารถวิ่งด้วยความเร็วต่ำดังนั้น การประยุกต์ใช้ข้อต่อของไหลจึงถูกยกเลิก ซึ่งช่วยประหยัดค่าใช้จ่ายในการซื้ออุปกรณ์ที่เกี่ยวข้องและการบำรุงรักษาอุปกรณ์ทั้งสองข้างต้น ซึ่งช่วยลดความเสี่ยงด้านความปลอดภัย ดังนั้นมอเตอร์ความถี่แปรผันแม่เหล็กถาวรจึงเป็นที่นิยมอย่างมากในองค์กรอุตสาหกรรมและเหมืองแร่หลายแห่ง .เนื่องจากฟังก์ชันการควบคุมความเร็วความถี่แบบแปรผัน จึงให้การรับประกันที่แข็งแกร่งแก่ผู้ใช้ในการปรับปรุงประสิทธิภาพการผลิตและประหยัดพลังงานไฟฟ้าดังนั้น มอเตอร์แม่เหล็กถาวรแบบปรับความถี่ได้จึงเป็นทางเลือกที่จำเป็นสำหรับองค์กรอุตสาหกรรมและเหมืองแร่ในการอัพเกรดอุปกรณ์ในอนาคต

ดังนั้นจึงอาจกล่าวได้ว่ามอเตอร์ซิงโครนัสแม่เหล็กถาวรชนิดหายากของโลกนั้นประหยัดพลังงานโดยการลดการสูญเสียของตัวเอง และไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของสภาพการทำงาน สภาพแวดล้อม และปัจจัยอื่นๆ
