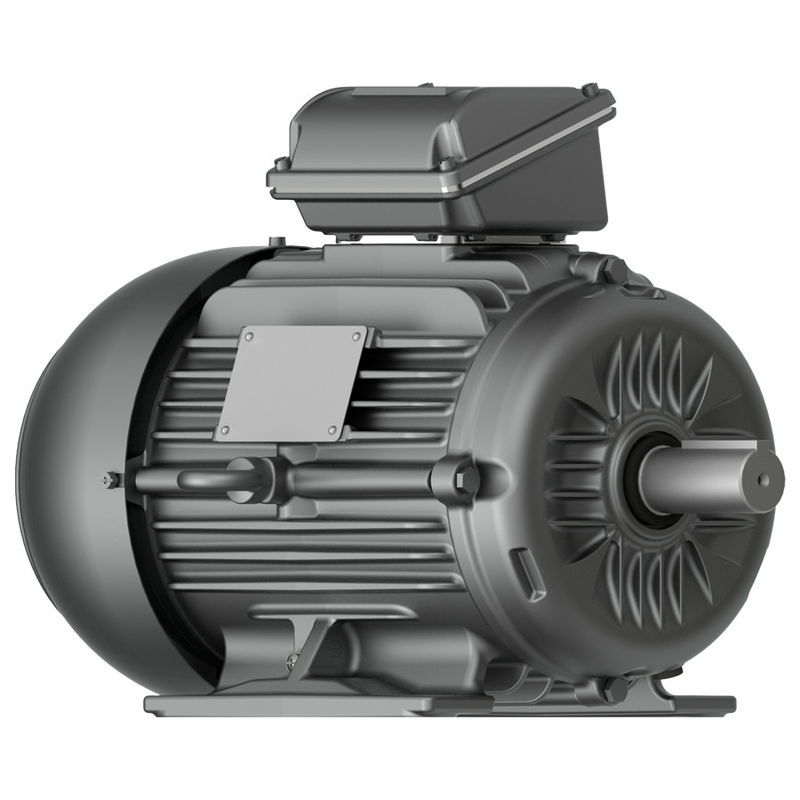

มอเตอร์ไฟฟ้าแม่เหล็กถาวรที่มีปัจจัยพลังงานสูงสําหรับเครื่องอากาศ

การใช้งานของ PMSM มอเตอร์คืออะไร?

ครับ

อุตสาหกรรมที่ใช้มอเตอร์ PMSM ได้แก่ โลหะ, เซรามิก, ยาง, น้ํามัน, ผ้า, และอื่น ๆ อีกมากมาย.มอเตอร์ PMSM สามารถออกแบบให้ทํางานด้วยความเร็วร่วมกัน จากการให้บริการของความแรงดันและความถี่คงที่ เช่นเดียวกับการใช้งาน Variable Speed Drive (VSD)เนื่องจากประสิทธิภาพสูงและความหนาแน่นของพลังงานและทอร์ค, พวกเขาโดยทั่วไปเป็นทางเลือกที่ดีกว่าในแอพลิเคชั่นทอร์คสูง เช่น เครื่องผสม, เครื่องบด, ปั๊ม, แฟน, เครื่องบีบ, เครื่องขนส่ง,และการใช้งานอุตสาหกรรมที่พบมอเตอร์อินดูสชันแบบประเพณี.

เครื่องยนต์ซินครอนส์แม่เหล็กถาวรที่มีแม่เหล็กภายใน: ประสิทธิภาพการใช้พลังงานสูงสุด

มอเตอร์ซินครอน์สแบบแม่เหล็กถาวรที่มีแม่เหล็กภายใน (IPMSM) เป็นมอเตอร์ที่เหมาะสมสําหรับการใช้งานการดึงที่มอเตอร์ย้อนย้อนสูงสุดไม่ได้เกิดขึ้นในความเร็วสูงสุดมอเตอร์ประเภทนี้ถูกใช้ในแอพพลิเคชั่นที่ต้องการพลังงานไดนามิกสูงและความจุเกิน. และมันยังเป็นทางเลือกที่สมบูรณ์แบบถ้าคุณต้องการที่จะทํางานแฟนหรือปั๊มในช่วง IE4 และ IE5 ค่าซื้อที่สูงโดยปกติจะรับคืนผ่านการประหยัดพลังงานตลอดเวลาการทํางานยกเว้นแต่คุณทํางานมันด้วยการขับเคลื่อนความถี่แปรที่เหมาะสม.

เครื่องขับเคลื่อนความถี่แปรที่ติดเครื่องยนต์ของเรา ใช้กลยุทธ์การควบคุมที่บูรณาการขึ้นอยู่กับ MTPA (Torque Maximum per Ampere)นี้ทําให้คุณทํางานของคุณแม่เหล็กถาวร มอเตอร์ร่วมกับประสิทธิภาพพลังงานสูงสุดความอ้วนเกิน 200% ทอมปอร์คการเริ่มต้นที่ดีและระยะเวลาการควบคุมความเร็วที่ขยายออกไปยังทําให้คุณใช้ประโยชน์เต็มที่เพื่อการคืนค่าใช้จ่ายอย่างรวดเร็ว และกระบวนการควบคุมที่มีประสิทธิภาพที่สุด.

เครื่องยนต์ซินครอน์สแบบแม่เหล็กถาวร พร้อมแม่เหล็กภายนอก สําหรับการใช้งานเซอร์โวคลาสสิค

มอเตอร์ซินคโรนส์ด้วยแม่เหล็กถาวรที่มีแม่เหล็กภายนอก (SPMSM) เป็นมอเตอร์ที่เหมาะสมเมื่อคุณต้องการความอ้วนสูงและความเร่งเร็วอย่างรวดเร็ว เช่นในแอปพลิเคชั่นเซอร์โวคลาสสิคการออกแบบยาวนานยังส่งผลให้มีอเนอร์เซียมวลต่ําและสามารถติดตั้งได้อย่างสมบูรณ์แบบอย่างไรก็ตาม ข้อเสียหนึ่งของระบบที่ประกอบด้วย SPMSM และการขับเคลื่อนความถี่แปร คือต้นทุนที่เกี่ยวข้องกับมัน เนื่องจากเทคโนโลยีพล็อกที่แพงและเครื่องโคเดอร์ที่มีคุณภาพสูงมักถูกใช้

ข้อดีของมอเตอร์แม่เหล็กถาวรของธาตุหายาก

ประสิทธิภาพสูง: กุ้งประสิทธิภาพของมอเตอร์ที่ไม่สมองมักจะลดลงเร็วกว่า 60% ของภาระที่ระบุ และประสิทธิภาพต่ํามากในภาระที่เบากุ้งประสิทธิภาพของ มอเตอร์แม่เหล็กถาวรดินหายากสูงและราบ, และมันอยู่ในพื้นที่ประสิทธิภาพสูงที่ 20% ~ 120% ของภาระปริมาณ

ค่าประสิทธิภาพสูง: มูลค่าที่วัดของปัจจัยประสิทธิภาพของมอเตอร์ซินโครนแม่เหล็กถาวรดินหายากใกล้กับค่าขีดจํากัด 10คอร์ฟปัจจัยพลังงานสูงและราบเท่าคอร์ฟประสิทธิภาพ คอร์ฟปัจจัยพลังงานสูงการชดเชยพลังงานปฏิกิริยาความดันต่ําไม่จําเป็น และกําลังของระบบกระจายพลังงานถูกใช้เต็ม.

กระแสสแตทเตอร์เล็ก: รอเตอร์ไม่มีกระแสกระตุ้น, พลังปฏิกิริยาลดลง, และกระแสสแตทเตอร์ลดลงอย่างมาก เมื่อเทียบกับมอเตอร์แบบไม่สมองของกําลังเดียวกัน,ค่ากระแสของสแตนเตอร์สามารถลดลง 30% ถึง 50% ในเวลาเดียวกัน เนื่องจากกระแสของสแตนเตอร์ลดลงมาก การเพิ่มอุณหภูมิของมอเตอร์ลดลงและไขมันและอายุการใช้งาน.

คมปอร์ตออกจากขั้นสูงและคมปอร์ตดึงเข้า: มอเตอร์ซินคโรนของแม่เหล็กถาวรดินหายากมีคมปอร์ตออกจากขั้นสูงและคมปอร์ตดึงเข้าสูงกว่าซึ่งทําให้มอเตอร์มีความจุสูงขึ้น และสามารถดึงได้เรียบร้อยใน synchronization.

ข้อเสียของมอเตอร์แม่เหล็กถาวรดินหายาก

ค่าใช้จ่ายสูง: เมื่อเปรียบเทียบกับมอเตอร์แบบไม่สมองของรายละเอียดเดียวกัน ระยะห่างของอากาศระหว่างสเตาเตอร์และโรเตอร์เล็กกว่า และความแม่นยําในการแปรรูปของแต่ละส่วนประกอบสูงโครงสร้างโรเตอร์ซับซ้อนกว่า และราคาของดินหายากวัสดุเหล็กแม่เหล็กสูง; ดังนั้น, ค่าผลิตมอเตอร์สูง, ซึ่งเป็นเรื่องปกติสําหรับมอเตอร์ asynchronous ประมาณ 2 เท่า.

การกระแทกขนาดใหญ่เมื่อเริ่มต้นแรงเต็ม: เมื่อเริ่มต้นด้วยความดันเต็ม, ความเร็วร่วมกันสามารถถูกดึงในเวลาที่สั้นมาก. การกระแทกทางกลคือใหญ่กระแสการเริ่มต้นมากกว่า 10 เท่าของกระแสการตั้งค่า.ผลกระทบต่อระบบประปาพลังงานใหญ่ จําเป็นต้องมีกําลังในการประปาพลังงานขนาดใหญ่

สแตนเลสแม่เหล็กดินหายากจะลดแม่เหล็กได้ง่าย เมื่อวัสดุแม่เหล็กถาวรถูกเผชิญกับการสั่นสะเทือน อุณหภูมิสูง และกระแสการอ้วนเกินความสามารถของแม่เหล็กอาจลดลงหรือปรากฏการณ์การปลดแม่เหล็กซึ่งลดประสิทธิภาพของมอเตอร์แม่เหล็กถาวร

PMSM ที่ติดตั้งบนผิว

ในโครงสร้างนี้ แม็กเนตถูกติดตั้งบนพื้นผิวของโรเตอร์ มันเหมาะสําหรับการใช้งานความเร็วสูง เนื่องจากมันไม่แข็งแรงมันให้ช่องว่างอากาศที่เท่าเทียมกันเพราะความสามารถในการกระแทกของแม่เหล็กดันและช่องว่างอากาศคือเดียวกัน. ไม่มีแรงหมุนไม่ยอมรับ, ผลงานแบบไดนามิกสูง, และเหมาะสําหรับอุปกรณ์ความเร็วสูง เช่น โรบอติกส์และเครื่องมือขับเคลื่อน

พีเอ็มเอสเอ็มที่ฝังหรือ พีเอ็มเอสเอ็มภายใน

ในประเภทการก่อสร้างนี้ แม็กเนตถาวรถูกทับในโรเตอร์ ดังที่แสดงในรูปด้านล่าง มันเหมาะสําหรับการใช้งานความเร็วสูงและแข็งแรงทอร์คความตึงเครียดเป็นเพราะความเด่นของมอเตอร์.
