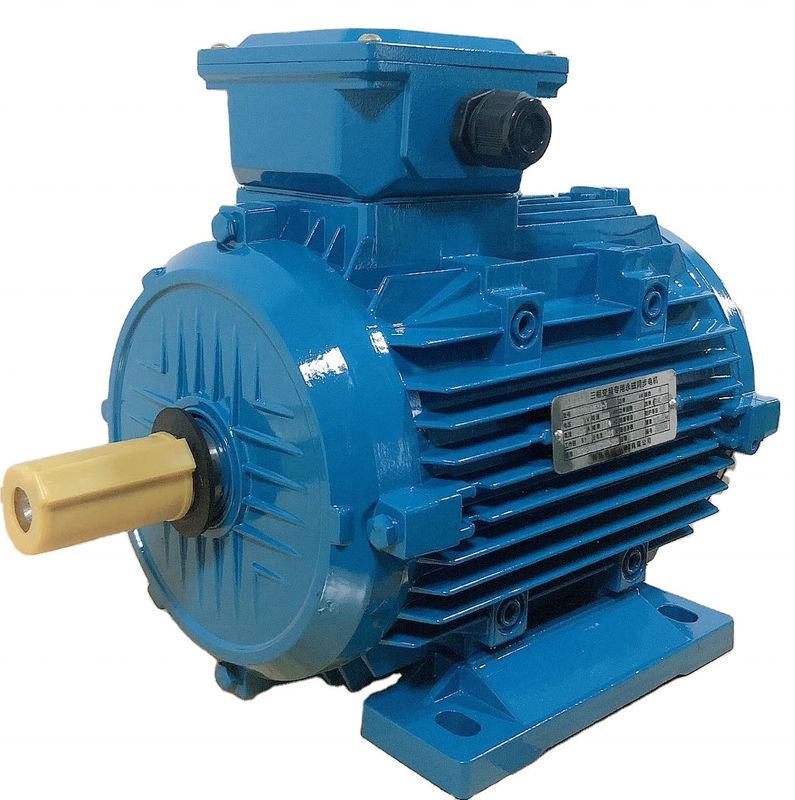

ภายใน PMSM มอเตอร์ไร้เกียร์แม่เหล็กถาวรความเร็วต่ำแรงบิดสูง

ทำไมต้องเลือกมอเตอร์ไฟฟ้ากระแสสลับแบบแม่เหล็กถาวร?

มอเตอร์ไฟฟ้ากระแสสลับชนิดแม่เหล็กถาวร (PMAC) มีข้อดีหลายประการเหนือมอเตอร์ประเภทอื่นๆ ได้แก่:

ประสิทธิภาพสูง: มอเตอร์ PMAC มีประสิทธิภาพสูงเนื่องจากไม่มีการสูญเสียทองแดงของโรเตอร์และการสูญเสียขดลวดที่ลดลงสามารถบรรลุประสิทธิภาพได้สูงถึง 97% ส่งผลให้ประหยัดพลังงานได้อย่างมาก

ความหนาแน่นของพลังงานสูง: มอเตอร์ PMAC มีความหนาแน่นของพลังงานสูงกว่าเมื่อเทียบกับมอเตอร์ประเภทอื่น ซึ่งหมายความว่าสามารถผลิตพลังงานได้มากขึ้นต่อหน่วยของขนาดและน้ำหนักทำให้เหมาะสำหรับการใช้งานในพื้นที่จำกัด

ความหนาแน่นของแรงบิดสูง: มอเตอร์ PMAC มีความหนาแน่นของแรงบิดสูง ซึ่งหมายความว่าสามารถผลิตแรงบิดต่อหน่วยขนาดและน้ำหนักได้มากขึ้นทำให้เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูง

ลดการบำรุงรักษา: เนื่องจากมอเตอร์ PMAC ไม่มีแปรง จึงต้องการการบำรุงรักษาน้อยกว่าและมีอายุการใช้งานยาวนานกว่ามอเตอร์ประเภทอื่นๆ

การควบคุมที่ได้รับการปรับปรุง: มอเตอร์ PMAC มีการควบคุมความเร็วและแรงบิดที่ดีกว่าเมื่อเทียบกับมอเตอร์ประเภทอื่น ทำให้เหมาะสำหรับการใช้งานที่ต้องการการควบคุมที่แม่นยำ

เป็นมิตรกับสิ่งแวดล้อม: มอเตอร์ PMAC เป็นมิตรกับสิ่งแวดล้อมมากกว่ามอเตอร์ประเภทอื่นๆ เนื่องจากใช้โลหะหายาก ซึ่งรีไซเคิลได้ง่ายกว่าและก่อให้เกิดของเสียน้อยกว่าเมื่อเทียบกับมอเตอร์ประเภทอื่นๆ

โดยรวมแล้ว ข้อดีของมอเตอร์ PMAC ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่หลากหลาย รวมถึงยานยนต์ไฟฟ้า เครื่องจักรอุตสาหกรรม และระบบพลังงานหมุนเวียน

มอเตอร์ไฟฟ้ากระแสสลับชนิดแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ได้แก่ :

เครื่องจักรอุตสาหกรรม: มอเตอร์ PMAC ใช้ในเครื่องจักรอุตสาหกรรมหลายประเภท เช่น ปั๊ม คอมเพรสเซอร์ พัดลม และเครื่องมือกลมีประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยำ ทำให้เหมาะสำหรับการใช้งานเหล่านี้

วิทยาการหุ่นยนต์: มอเตอร์ PMAC ใช้ในวิทยาการหุ่นยนต์และระบบอัตโนมัติ ซึ่งมีความหนาแน่นของแรงบิดสูง การควบคุมที่แม่นยำ และประสิทธิภาพสูงมักใช้ในแขนหุ่นยนต์ กริปเปอร์ และระบบควบคุมการเคลื่อนไหวอื่นๆ

ระบบ HVAC: มอเตอร์ PMAC ใช้ในระบบทำความร้อน การระบายอากาศ และการปรับอากาศ (HVAC) ซึ่งให้ประสิทธิภาพสูง การควบคุมที่แม่นยำ และระดับเสียงรบกวนต่ำมักใช้ในพัดลมและปั๊มในระบบเหล่านี้

ระบบพลังงานหมุนเวียน: มอเตอร์ PMAC ถูกใช้ในระบบพลังงานหมุนเวียน เช่น กังหันลมและเครื่องติดตามแสงอาทิตย์ ซึ่งให้ประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยำมักใช้ในเครื่องกำเนิดไฟฟ้าและระบบติดตามในระบบเหล่านี้

อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ซึ่งมีความหนาแน่นของแรงบิดสูง การควบคุมที่แม่นยำ และระดับเสียงรบกวนต่ำมักใช้ในมอเตอร์ที่ขับเคลื่อนชิ้นส่วนที่เคลื่อนไหวในเครื่องจักรเหล่านี้

โปรแกรมอะไรที่ใช้มอเตอร์ PMSM?

‍

อุตสาหกรรมที่ใช้มอเตอร์ PMSM ได้แก่ โลหะวิทยา เซรามิก ยาง ปิโตรเลียม สิ่งทอ และอื่นๆ อีกมากมายมอเตอร์ PMSM สามารถออกแบบให้ทำงานที่ความเร็วซิงโครนัสจากการจ่ายแรงดันและความถี่คงที่ เช่นเดียวกับการใช้งาน Variable Speed ​​Drive (VSD)ใช้กันอย่างแพร่หลายในรถยนต์ไฟฟ้า (EVs) เนื่องจากมีประสิทธิภาพสูงและมีความหนาแน่นของกำลังและแรงบิด โดยทั่วไปจึงเป็นตัวเลือกที่เหนือกว่าในการใช้งานที่มีแรงบิดสูง เช่น เครื่องผสม เครื่องเจียร ปั๊ม พัดลม โบลเวอร์ สายพานลำเลียง และการใช้งานในอุตสาหกรรมที่มอเตอร์เหนี่ยวนำแบบดั้งเดิม พบ.

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายใน: ประสิทธิภาพการใช้พลังงานสูงสุด

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายใน (IPMSM) เป็นมอเตอร์ในอุดมคติสำหรับการลากจูงโดยที่แรงบิดสูงสุดไม่เกิดขึ้นที่ความเร็วสูงสุดมอเตอร์ประเภทนี้ใช้ในงานที่ต้องการไดนามิกสูงและความจุเกินพิกัดและยังเป็นตัวเลือกที่สมบูรณ์แบบหากคุณต้องการควบคุมพัดลมหรือปั๊มในช่วง IE4 และ IE5ต้นทุนการซื้อที่สูงมักได้รับการชดเชยด้วยการประหยัดพลังงานตลอดอายุการใช้งาน โดยมีเงื่อนไขว่าคุณต้องใช้งานกับตัวแปลงความถี่ที่เหมาะสม

ไดรฟ์ความถี่แบบแปรผันที่ติดตั้งมอเตอร์ของเราใช้กลยุทธ์การควบคุมแบบบูรณาการตาม MTPA (แรงบิดสูงสุดต่อแอมแปร์)ซึ่งช่วยให้คุณควบคุมมอเตอร์ซิงโครนัสแม่เหล็กถาวรได้อย่างมีประสิทธิภาพสูงสุดโหลดเกิน 200 % แรงบิดเริ่มต้นที่ยอดเยี่ยม และช่วงการควบคุมความเร็วที่ขยายยังช่วยให้คุณใช้ประโยชน์จากอัตรามอเตอร์ได้อย่างเต็มที่เพื่อการกู้คืนต้นทุนอย่างรวดเร็วและกระบวนการควบคุมที่มีประสิทธิภาพสูงสุด

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายนอกสำหรับการใช้งานเซอร์โวแบบคลาสสิก

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายนอก (SPMSM) เป็นมอเตอร์ในอุดมคติเมื่อคุณต้องการโอเวอร์โหลดสูงและการเร่งความเร็วอย่างรวดเร็ว เช่น ในการใช้งานเซอร์โวแบบคลาสสิกการออกแบบที่ยาวยังส่งผลให้มวลมีความเฉื่อยต่ำและสามารถติดตั้งได้อย่างเหมาะสมอย่างไรก็ตาม ข้อเสียประการหนึ่งของระบบที่ประกอบด้วย SPMSM และตัวแปลงความถี่คือค่าใช้จ่ายที่เกี่ยวข้อง เนื่องจากมักใช้เทคโนโลยีปลั๊กราคาแพงและตัวเข้ารหัสคุณภาพสูง

การตรวจจับตัวเองกับการทำงานแบบวงปิด

ความก้าวหน้าล่าสุดในเทคโนโลยีไดรฟ์ช่วยให้ไดรฟ์ ac มาตรฐานสามารถ "ตรวจจับตัวเอง" และติดตามตำแหน่งแม่เหล็กของมอเตอร์ได้โดยทั่วไปแล้วระบบวงปิดจะใช้ช่องสัญญาณ z-pulse เพื่อเพิ่มประสิทธิภาพการทำงานผ่านกิจวัตรบางอย่าง ไดรฟ์รู้ตำแหน่งที่แน่นอนของแม่เหล็กมอเตอร์โดยการติดตามช่อง A/B และแก้ไขข้อผิดพลาดด้วยช่อง zการรู้ตำแหน่งที่แน่นอนของแม่เหล็กช่วยให้สามารถผลิตแรงบิดได้อย่างเหมาะสม ส่งผลให้มีประสิทธิภาพสูงสุด

น. โครงสร้างมอเตอร์

ข้อดีของมอเตอร์แม่เหล็กถาวรที่มีตัวแปลงความถี่คืออะไร?

ข้อดีของมอเตอร์แม่เหล็กถาวรที่มีตัวแปลงความถี่ส่วนใหญ่รวมถึงประเด็นต่อไปนี้:

1. เล่นเอฟเฟ็กต์การประหยัดพลังงานที่เหมาะสมที่สุด: มอเตอร์แม่เหล็กถาวรสามารถปรับได้ด้วยตัวแปลงความถี่เพื่อให้ได้เอฟเฟกต์การทำงานที่เหมาะสมที่สุดโดยไม่ต้องทำงานเพิ่ม

2. การป้องกันแรงดันไฟเกิน: เอาต์พุตของอินเวอร์เตอร์มีฟังก์ชันตรวจจับแรงดันไฟฟ้า และอินเวอร์เตอร์สามารถปรับแรงดันเอาต์พุตได้โดยอัตโนมัติเพื่อให้มอเตอร์ไม่ทนต่อแรงดันไฟเกินแม้ว่าการปรับแรงดันเอาต์พุตจะล้มเหลวและแรงดันเอาต์พุตเกิน 110% ของแรงดันปกติ อินเวอร์เตอร์จะป้องกันมอเตอร์โดยการปิดการทำงาน

3. การป้องกันแรงดันไฟฟ้าต่ำ: เมื่อแรงดันไฟฟ้าของมอเตอร์ต่ำกว่า 90% ของแรงดันไฟฟ้าปกติ อินเวอร์เตอร์จะหยุดทำงานเพื่อป้องกัน

4. การป้องกันกระแสเกิน: เมื่อกระแสของมอเตอร์เกิน 150%/ 3 วินาทีของค่าที่กำหนด หรือ 200%/ 10 ไมโครวินาทีของกระแสที่กำหนด อินเวอร์เตอร์จะป้องกันมอเตอร์โดยการหยุดทำงาน

5. การป้องกันการสูญเสียเฟส: ตรวจสอบแรงดันเอาต์พุต เมื่อเฟสเอาต์พุตหายไป อินเวอร์เตอร์จะเตือน และอินเวอร์เตอร์จะหยุดทำงานเพื่อป้องกันมอเตอร์หลังจากผ่านไประยะหนึ่ง

6. การป้องกันเฟสย้อนกลับ: สามารถตั้งค่าอินเวอร์เตอร์เพื่อให้มอเตอร์สามารถหมุนได้ในทิศทางเดียวและไม่สามารถตั้งค่าทิศทางการหมุนได้เว้นแต่ผู้ใช้จะเปลี่ยนลำดับเฟสของการเดินสาย A, B และ C ของมอเตอร์ จะไม่มีความเป็นไปได้ของการกลับเฟส

7. การป้องกันการโอเวอร์โหลด: อินเวอร์เตอร์จะตรวจสอบกระแสของมอเตอร์เมื่อกระแสมอเตอร์เกิน 120% ของกระแสไฟที่กำหนดเป็นเวลา 1 นาที อินเวอร์เตอร์จะป้องกันมอเตอร์โดยการหยุดทำงาน

8. การป้องกันสายดิน: อินเวอร์เตอร์มีวงจรป้องกันสายดินพิเศษ ซึ่งโดยทั่วไปประกอบด้วยหม้อแปลงและรีเลย์ป้องกันสายดินเมื่อหนึ่งหรือสองเฟสต่อลงดิน อินเวอร์เตอร์จะเตือนแน่นอน หากผู้ใช้ร้องขอ เรายังสามารถออกแบบให้ป้องกันการปิดเครื่องทันทีหลังจากต่อสายดิน

9. การป้องกันการลัดวงจร: หลังจากที่เอาต์พุตของอินเวอร์เตอร์ลัดวงจร จะทำให้เกิดกระแสไฟเกินอย่างหลีกเลี่ยงไม่ได้ และอินเวอร์เตอร์จะหยุดทำงานเพื่อป้องกันมอเตอร์ภายใน 10 ไมโครวินาที

10. การป้องกันการโอเวอร์คล็อก: อินเวอร์เตอร์มีฟังก์ชันจำกัดความถี่สูงสุดและต่ำสุด เพื่อให้ความถี่เอาต์พุตสามารถอยู่ในช่วงที่กำหนดเท่านั้น จึงตระหนักถึงฟังก์ชันการป้องกันการโอเวอร์คล็อก

11. การป้องกันแผงลอย: การป้องกันแผงลอยโดยทั่วไปมุ่งเป้าไปที่มอเตอร์ซิงโครนัสสำหรับมอเตอร์แบบอะซิงโครนัส การหยุดชะงักระหว่างการเร่งความเร็วจะต้องแสดงเป็นกระแสเกิน และอินเวอร์เตอร์จะตระหนักถึงฟังก์ชันการป้องกันนี้ผ่านการป้องกันกระแสเกินและโอเวอร์โหลดการหยุดชะงักระหว่างการชะลอตัวสามารถหลีกเลี่ยงได้โดยการตั้งเวลาการชะลอความเร็วที่ปลอดภัยระหว่างการใช้งาน

ฟลักซ์อ่อนตัวลง/แรงขึ้นของมอเตอร์ PM

ฟลักซ์ในมอเตอร์แม่เหล็กถาวรถูกสร้างขึ้นโดยแม่เหล็กฟิลด์ฟลักซ์เป็นไปตามเส้นทางที่กำหนด ซึ่งสามารถส่งเสริมหรือต่อต้านได้การเพิ่มหรือเพิ่มสนามฟลักซ์จะทำให้มอเตอร์สามารถเพิ่มการผลิตแรงบิดได้ชั่วคราวการต่อต้านสนามฟลักซ์จะลบล้างสนามแม่เหล็กที่มีอยู่ของมอเตอร์สนามแม่เหล็กที่ลดลงจะจำกัดการผลิตแรงบิด แต่ลดแรงดัน back-emfแรงดัน back-emf ที่ลดลงจะช่วยเพิ่มแรงดันให้มอเตอร์ทำงานด้วยความเร็วเอาต์พุตที่สูงขึ้นการทำงานทั้งสองประเภทต้องใช้กระแสมอเตอร์เพิ่มเติมทิศทางของกระแสมอเตอร์ทั่วแกน d ซึ่งกำหนดโดยตัวควบคุมมอเตอร์ จะกำหนดเอฟเฟกต์ที่ต้องการ
