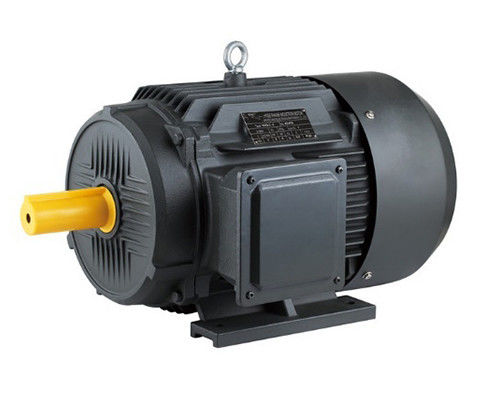

เครื่องยนต์ซินโครโนม 3 ขั้นตอนประสิทธิภาพสูงสุด

หลักการทํางาน

หลักการทํางานของมอเตอร์ซินครอนส์แม่เหล็กถาวรคล้ายกับมอเตอร์ซินครอนส์ มันขึ้นอยู่กับสนามแม่เหล็กหมุนที่ผลิตแรงไฟฟ้าในความเร็วซินครอนส์เมื่อการล่อ stator ได้รับพลังงานโดยการให้อาหาร 3 ขั้นตอน, การหมุนสนามแม่เหล็กถูกสร้างขึ้นในระหว่างช่องว่างอากาศ

ซึ่งผลิตแรงหมุนเมื่อเสาสนามหมุนถือสนามแม่เหล็กหมุนที่ความเร็วร่วมกันและหมุนหมุนอย่างต่อเนื่องจําเป็นต้องให้บริการไฟฟ้าระดับความถี่แปร.

ทําไมต้องเลือกเครื่องยนต์ แอนจ์ถาวร

เครื่องยนต์ออนไลน์แบบแม่เหล็กถาวร (PMAC) มีข้อดีหลายอย่างเหนือจากเครื่องยนต์ประเภทอื่น ๆ ได้แก่

ประสิทธิภาพสูง: เครื่องยนต์ PMAC มีประสิทธิภาพสูง เนื่องจากไม่มีการสูญเสียทองแดงในหมุนและลดการสูญเสียการล่อส่งผลให้เกิดการประหยัดพลังงานที่สําคัญ.

ความหนาแน่นของพลังงานสูง: มอเตอร์ PMAC มีความหนาแน่นของพลังงานที่สูงกว่าเมื่อเทียบกับชนิดมอเตอร์อื่น ๆ ซึ่งหมายความว่ามันสามารถผลิตพลังงานมากกว่าต่อหน่วยขนาดและน้ําหนักทําให้มันเหมาะสมสําหรับการใช้งานที่พื้นที่จํากัด.

ความหนาแน่นแรงหมุนสูง: มอเตอร์ PMAC มีความหนาแน่นแรงหมุนสูง ซึ่งหมายความว่ามันสามารถผลิตแรงหมุนมากกว่าต่อหน่วยขนาดและน้ําหนัก.

การบํารุงรักษาที่ลดลง: เนื่องจากเครื่องยนต์ PMAC ไม่มีแปรง พวกเขาต้องการการบํารุงรักษาน้อยกว่าและมีอายุการใช้งานยาวกว่าชนิดเครื่องยนต์อื่น ๆ

การควบคุมที่ดีขึ้น: มอเตอร์ PMAC มีการควบคุมความเร็วและทอร์คที่ดีกว่าเมื่อเทียบกับชนิดมอเตอร์อื่น ๆ ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการการควบคุมที่แม่นยํา

สะอาดต่อสิ่งแวดล้อม: มอเตอร์ PMAC สะอาดต่อสิ่งแวดล้อมมากกว่าชนิดมอเตอร์อื่น ๆ เนื่องจากมันใช้โลหะดินหายากที่รีไซเคิลง่ายกว่า และสร้างขยะน้อยกว่า เมื่อเทียบกับชนิดมอเตอร์อื่นๆ.

โดยรวมแล้ว ข้อดีของเครื่องยนต์ PMAC ทําให้มันเป็นตัวเลือกที่ดีสําหรับการใช้งานที่หลากหลาย รวมถึงรถไฟฟ้า เครื่องจักรกลอุตสาหกรรม และระบบพลังงานที่เกิดใหม่

เครื่องยนต์ออนไลน์แบบแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ประกอบด้วย:

เครื่องจักรอุตสาหกรรม: เครื่องยนต์ PMAC ถูกใช้ในอุตสาหกรรมที่หลากหลาย เช่น ปั๊ม เครื่องบด เครื่องพัดลม เครื่องเครื่องมือและการควบคุมที่แม่นยําทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้

โรบอติกส์: มอเตอร์ PMAC ใช้ในการใช้ในโรบอติกส์และแอปพลิเคชั่นอัตโนมัติ ที่มันให้ความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และประสิทธิภาพสูงและระบบควบคุมการเคลื่อนไหวอื่น ๆ.

ระบบ HVAC: เครื่องยนต์ PMAC ใช้ในระบบทําความอบอุ่น, การปรับอากาศและเครื่องปรับอากาศ (HVAC) โดยให้ประสิทธิภาพสูง, การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในแฟนและปั๊มในระบบเหล่านี้.

ระบบพลังงานที่สามารถปรับปรุงได้: มอเตอร์ PMAC ใช้ในระบบพลังงานที่สามารถปรับปรุงได้ เช่น เครื่องเรือนลมและเครื่องติดตามพลังงานแสงอาทิตย์ ซึ่งมันมีประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยําพวกเขามักจะใช้ในเครื่องกําเนิดและระบบติดตาม ในระบบเหล่านี้.

อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ที่มีความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในมอเตอร์ที่ขับเคลื่อนส่วนเคลื่อนที่ในเครื่องจักรเหล่านี้.

SPM เทียบกับ IPM

มอเตอร์ PM สามารถแยกออกเป็น 2 ประเภทหลัก ได้แก่ มอเตอร์แม่เหล็กถาวรบนพื้นผิว (SPM) และมอเตอร์แม่เหล็กถาวรภายใน (IPM) ไม่มีชนิดการออกแบบมอเตอร์ใด ๆ ที่มีแท่งหมุนทั้งสองประเภทผลิตกระแสแม่เหล็กโดยแม่เหล็กถาวรที่ติดต่อกับหรือภายในหมุน.

เครื่องยนต์ SPM มีแม่เหล็กติดตั้งอยู่ด้านนอกของพื้นผิวหมุน เนื่องจากการติดตั้งกลไกนี้ ความแข็งแรงทางกลของมันจะอ่อนแอกว่าของเครื่องยนต์ IPMความแข็งแรงทางกลที่อ่อนแอจํากัดความเร็วทางกลที่ปลอดภัยสูงสุดของมอเตอร์นอกจากนี้, มอเตอร์เหล่านี้แสดงความเด่นของแม่เหล็กจํากัดมาก (Ld ≈ Lq).

ค่าอัดแรงที่วัดที่ปลายของหมุน เป็นที่สอดคล้อง ไม่ว่าจะเป็นตําแหน่งของหมุน เนื่องจากอัตราการเด่นที่ใกล้ความเป็นหนึ่งเดียว การออกแบบมอเตอร์ SPM ขึ้นอยู่กับบนองค์ประกอบมักโนทักเพื่อผลิตมักโนทัก.

มอเตอร์ IPM มีแม่เหล็กถาวรที่ติดตั้งอยู่ในหมุนตัวมันเอง ไม่เหมือนกับคู่หู SPM ของมันและเหมาะสําหรับการทํางานที่ความเร็วสูงมากมอเตอร์เหล่านี้ยังถูกกําหนดโดยสัดส่วนความเด่นของแม่เหล็กที่ค่อนข้างสูง (Lq > Ld)มอเตอร์ IPM มีความสามารถในการผลิตมอเตอร์โดยใช้ประโยชน์จากทั้งองค์ประกอบของมอเตอร์ที่มีมอเตอร์แม่เหล็กและมอเตอร์ที่ไม่ยอมรับ.

การตรวจจับตัวเองกับการทํางานในวงจรปิด

ความก้าวหน้าล่าสุดในเทคโนโลยีการขับเคลื่อนทําให้เครื่องขับเคลื่อน AC มาตรฐานสามารถตรวจจับตัวเองและติดตามตําแหน่งแม่เหล็กของมอเตอร์ได้ ระบบวงจรปิดมักใช้ช่อง z-pulse เพื่อปรับปรุงผลงานผ่านการใช้งานแบบปกติ, การขับเคลื่อนรู้ตําแหน่งแม่เหล็กของมอเตอร์โดยติดตามช่อง A / B และแก้ไขความผิดพลาดกับช่อง zการรู้ตําแหน่งแม่นยําของแม่เหล็กทําให้การผลิตทอร์คที่ดีที่สุด ส่งผลให้มีประสิทธิภาพที่ดีที่สุด.

การลดความอ่อนแอ/เพิ่มความเข้มข้นของเครื่องยนต์ PM

การไหลในมอเตอร์แม่เหล็กถาวรถูกผลิตโดยแม่เหล็ก การไหลของสนามเดินตามเส้นทางหนึ่ง ซึ่งสามารถเพิ่มขึ้นหรือต่อต้านการเพิ่มขึ้นหรือเข้มข้นสนามไหลเวียนจะอนุญาตให้มอเตอร์เพิ่มการผลิตทอร์คชั่วคราวการต่อต้านสนามแหล่งจะลบสนามแม่เหล็กที่มีอยู่ของมอเตอร์ สนามแม่เหล็กที่ลดลงจะจํากัดการผลิตทอร์ค แต่ลดความกระชับไฟฟ้ากลับความดันที่ลดลง back-emf ปล่อยความดันที่จะผลักดันมอเตอร์ในการทํางานที่ความเร็วผลิตที่สูงกว่าการทํางานทั้งสองชนิดต้องการกระแสไฟฟ้ามอเตอร์เพิ่มเติม ทิศทางของกระแสไฟฟ้ามอเตอร์ข้ามแกน d, ที่ได้รับจากตัวควบคุมมอเตอร์, กําหนดผลที่ต้องการ

ข้อดีของมอเตอร์แม่เหล็กถาวรดินหายาก

ประสิทธิภาพสูง:คอร์ฟประสิทธิภาพของมอเตอร์ที่ไม่สมองมักจะลดลงเร็วกว่า 60% ของภาระปริมาณ และประสิทธิภาพต่ํามากในภาระเบากุ้งประสิทธิภาพของ มอเตอร์แม่เหล็กถาวรดินหายากสูงและราบ, และมันอยู่ในพื้นที่ประสิทธิภาพสูงที่ 20% ~ 120% ของภาระปริมาณ

ปัจจัยพลังงานสูง ค่าที่วัดของปัจจัยพลังงานของมอเตอร์ซินครอนของแม่เหล็กถาวรดินหายาก ใกล้กับค่าขีดจํากัด 10คอร์ฟปัจจัยพลังงานสูงและราบเท่าคอร์ฟประสิทธิภาพ คอร์ฟปัจจัยพลังงานสูงการชดเชยพลังงานปฏิกิริยาความดันต่ําไม่จําเป็น และกําลังของระบบกระจายพลังงานถูกใช้เต็ม.

กระแสสแตทเตอร์เล็ก:รอเตอร์ไม่มีกระแสกระตุ้น กําลังปฏิกิริยาลดลง และกระแสสแตตอร์ลดลงอย่างมากค่าปัจจุบันของสแตตอร์สามารถลดลง 30% ถึง 50%ในขณะเดียวกัน, เนื่องจากกระแส stator ได้ลดลงมาก, การเพิ่มอุณหภูมิของมอเตอร์ลดลง, และน้ํามันและอายุการดําเนินการของหลอดยางถูกขยาย

คมพริบสูงออกจากขั้นตอนและคมพริบดึง:เครื่องยนต์ซินครอนส์แม่เหล็กถาวรของดินหายากมีแรงปั่นออกจากขั้นตอนและแรงปั่นลากสูงกว่า ซึ่งทําให้เครื่องยนต์มีความสามารถในการบรรทุกสูงขึ้น และสามารถดึงเข้าสู่การซินครอนิชั่นได้อย่างเรียบร้อย

สแตนเลสแม่เหล็กดินแดนหายากจะถอนแม่เหล็กได้ง่ายเมื่อวัสดุแม่เหล็กถาวรถูกเผชิญกับการสั่นสะเทือน, อุณหภูมิสูง, และกระแสการอุดหนุน, ความสามารถในการผ่านแม่เหล็กของมันอาจลดลง, หรือปรากฏการณ์ demagnetization เกิดขึ้น,ซึ่งลดประสิทธิภาพของมอเตอร์แม่เหล็กถาวร.
