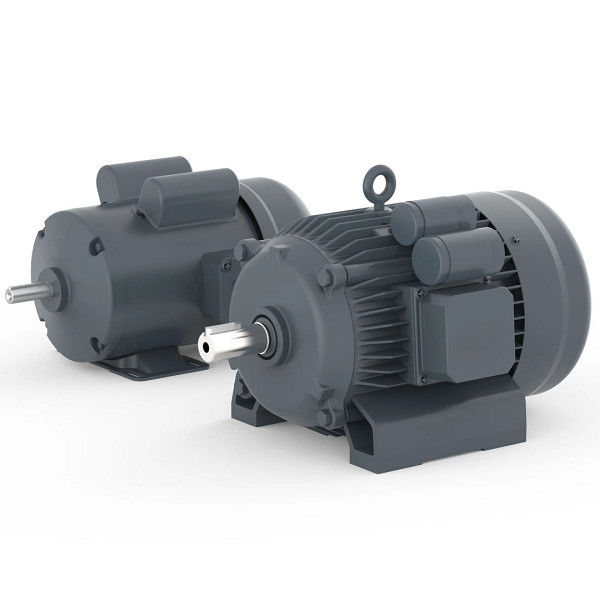

PMAC ประสิทธิภาพสูง แม็กเนตถาวร มอเตอร์ซินโครน สะดวกต่อสิ่งแวดล้อม

ความแตกต่างระหว่างมอเตอร์แม่เหล็กถาวรและมอเตอร์ไม่สมอง

01โครงสร้างโรเตอร์

เครื่องยนต์ที่ไม่สมอง: เครื่องหมุนประกอบด้วยแกนเหล็กและวงกลม, ส่วนใหญ่เป็นหมุนกรงหมึกและหมุนกลมสาย. เครื่องหมุนกรงหมึกถูกท่อด้วยแท่งอลูมิเนียม.สนามแม่เหล็กของสตาร์อลูมิเนียมตัด stator ขับเคลื่อน rotor.

พีเอ็มเอสเอ็ม มอเตอร์: แม็กเนตถาวรถูกฝังในขั้วแม่เหล็กของโรเตอร์และถูกผลักดันให้หมุนโดยสนามแม่เหล็กหมุนที่เกิดในสแตเตอร์ ตามหลักการของมหาเสาเหล็กของระยะเดียวกันที่ดึงดูดแรงขับไล่ที่แตกต่างกัน.

02. ประสิทธิภาพ

มอเตอร์แบบไม่สมอง: ต้องดูดซึมกระแสจากการตื่นเต้นของเครือข่าย ส่งผลให้เกิดการสูญเสียพลังงานจํานวนหนึ่ง, กระแสปฏิกิริยาของมอเตอร์ และปัจจัยพลังงานต่ํา

พีเอ็มเอสเอ็ม มอเตอร์: สนามแม่เหล็กถูกให้โดยแม่เหล็กถาวร, รอเตอร์ไม่ต้องการกระแสกระตุ้น, และประสิทธิภาพของมอเตอร์ดีขึ้น.

03ปริมาตรและน้ําหนัก

การใช้วัสดุแม่เหล็กถาวรที่มีประสิทธิภาพสูง ทําให้สนามแม่เหล็กช่องอากาศของมอเตอร์ซินครอน์มแม่เหล็กถาวรใหญ่กว่ามอเตอร์อะซินครอน์มขนาดและน้ําหนักลดลงเมื่อเทียบกับมอเตอร์แบบไม่สมองมันจะมีขนาดกรอบหนึ่งหรือสองขนาดต่ํากว่ามอเตอร์ที่ไม่สมองกัน

04ปัจจุบันการเริ่มต้นของมอเตอร์

มอเตอร์แบบไม่สมอง: มันถูกเริ่มโดยตรงด้วยไฟฟ้าความถี่ของกําลัง และกระแสเริ่มต้นใหญ่ ซึ่งสามารถถึง 5 ถึง 7 เท่าของกระแสปริมาณซึ่งมีผลกระทบอย่างมากต่อระบบไฟฟ้าในทันทีกระแสการเริ่มต้นที่ใหญ่ทําให้ความตึงเครียดความต้านทานการรั่วของสเตตอร์ลมเพิ่มขึ้น และทอร์คการเริ่มต้นเล็ก ดังนั้นการเริ่มต้นแรงหนักไม่สามารถบรรลุได้ถึงแม้ว่าเครื่องปรับเปลี่ยนจะใช้, มันสามารถเริ่มต้นได้เพียงภายในช่วงปริมาณการออกกําลังปริมาณการออก

พีเอ็มเอสเอ็ม มอเตอร์: มันถูกขับเคลื่อนโดยตัวควบคุมพิเศษ ซึ่งขาดความต้องการผลิตที่ระบุของเครื่องลดกระแสไฟฟ้าจะเพิ่มขึ้นอย่างช้า ๆ ตามภาระ, และมอเตอร์การเริ่มต้นใหญ่

05. ปัจจัยพลังงาน

เครื่องยนต์แบบไม่สมอง มีปัจจัยพลังงานที่ต่ํา พวกเขาต้องดูดซึมปริมาณของกระแสไฟฟ้าจากเครือไฟฟ้ากระแสเริ่มต้นที่ใหญ่ของมอเตอร์ asynchronous จะทําให้มีผลกระทบในระยะสั้นบนเครือข่ายไฟฟ้าและการใช้งานระยะยาว จะทําให้เกิดความเสียหายบางอย่างต่ออุปกรณ์และเครื่องแปลงไฟฟ้าจําเป็นต้องเพิ่มหน่วยการชําระพลังงานและดําเนินการชําระพลังงานปฏิกิริยา เพื่อรับรองคุณภาพของเครือข่ายไฟฟ้าและเพิ่มต้นทุนการใช้งานอุปกรณ์.

ไม่มีกระแสไฟฟ้าที่ผลักดันในหมุนของมอเตอร์ซินครอน์สของแม่เหล็กถาวร และปัจจัยกําลังของมอเตอร์สูงซึ่งช่วยปรับปรุงปัจจัยคุณภาพของเครือข่ายไฟฟ้า และกําจัดความจําเป็นในการติดตั้งเครื่องชําระเงิน.

06การบํารุงรักษา

โมเตอร์แบบไม่สมอง + โครงสร้างเครื่องลดจะสร้างการสั่นสะเทือน ความร้อน อัตราการล้มเหลวสูง การบริโภคน้ํามันย่อยสูง และค่ารักษาด้วยมือสูง มันจะทําให้มีการสูญเสียเวลาหยุดทํางานบางอย่าง

เครื่องยนต์สามเฟสที่ใช้แม่เหล็กถาวรขับเคลื่อนเครื่องโดยตรง เพราะการกําจัดเครื่องลดความสั่นสะเทือนทางกลน้อยและอัตราการล้มเหลวต่ํา ระบบขับเคลื่อนทั้งหมดเกือบไม่มีการบํารุงรักษา

เครื่องยนต์ออนไลน์แบบแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ประกอบด้วย:

เครื่องจักรอุตสาหกรรม: เครื่องยนต์ PMAC ถูกใช้ในอุตสาหกรรมที่หลากหลาย เช่น ปั๊ม เครื่องบด เครื่องพัดลม เครื่องเครื่องมือและการควบคุมที่แม่นยําทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้

โรบอติกส์: มอเตอร์ PMAC ใช้ในการใช้ในโรบอติกส์และแอปพลิเคชั่นอัตโนมัติ ที่มันให้ความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และประสิทธิภาพสูงและระบบควบคุมการเคลื่อนไหวอื่น ๆ.

ระบบ HVAC: เครื่องยนต์ PMAC ใช้ในระบบทําความอบอุ่น, การปรับอากาศและเครื่องปรับอากาศ (HVAC) โดยให้ประสิทธิภาพสูง, การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในแฟนและปั๊มในระบบเหล่านี้.

ระบบพลังงานที่สามารถปรับปรุงได้: มอเตอร์ PMAC ใช้ในระบบพลังงานที่สามารถปรับปรุงได้ เช่น เครื่องเรือนลมและเครื่องติดตามพลังงานแสงอาทิตย์ ซึ่งมันมีประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยําพวกเขามักจะใช้ในเครื่องกําเนิดและระบบติดตาม ในระบบเหล่านี้.

อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ที่มีความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในมอเตอร์ที่ขับเคลื่อนส่วนเคลื่อนที่ในเครื่องจักรเหล่านี้.

ข้อดี:

เล็กและเบา

ในการออกแบบไฟฟ้าแม่เหล็กและโครงสร้างพิเศษ, ความสัมพันธ์ของปริมาณและน้ําหนักลดลง 20% ความยาวของเครื่องจักรทั้งหมดลดลง 10%และอัตราเต็มของสล็อต stator เพิ่มขึ้นเป็น 90%.

มีความบูรณาการสูง

มอเตอร์และอินเวอร์เตอร์รวมกันอย่างสูง หลีกเลี่ยงการเชื่อมต่อวงจรภายนอกระหว่างมอเตอร์และอินเวอร์เตอร์ และเพิ่มความน่าเชื่อถือของสินค้าระบบ

ประหยัดพลังงาน

วัสดุแม่เหล็กถาวรดินหายากที่มีประสิทธิภาพสูง สล็อตสเตาเตอร์พิเศษ และโครงสร้างโรเตอร์ทําให้มอเตอร์นี้มีประสิทธิภาพสูงถึงมาตรฐาน IE4

การออกแบบตามความต้องการ

การออกแบบและผลิตที่กําหนดเอง สําหรับเครื่องจักรพิเศษ ช่วยลดฟังก์ชันที่ไม่จําเป็น และส่วนผลกําไรในการออกแบบ และลดต้นทุนให้น้อยที่สุด

ความ สั่น สั่น และ เสียง เสียง ต่ํา

เครื่องยนต์ขับโดยตรง เสียงและการสั่นสะเทือนของอุปกรณ์น้อย และผลกระทบต่อสภาพแวดล้อมการสร้างงานลดลง

ฟรีการบํารุงรักษา

ไม่มีอะไหล่เกียร์ความเร็วสูง ไม่จําเป็นต้องเปลี่ยนน้ํามันย่อยเกียร์เป็นประจํา และอุปกรณ์ที่ไม่ต้องดูแลจริงๆ

IPM VS SPM

มอเตอร์แม่เหล็กถาวร (ยังเรียกว่า PM) สามารถแยกออกเป็น 2 ประเภทหลัก ได้แก่แม่เหล็กถาวรภายใน (IPM) และแม่เหล็กถาวรบนผิว (SPM)ทั้งสองประเภทผลิตกระแสแม่เหล็กโดยแม่เหล็กถาวรที่ติดต่อกับหรือภายในหมุน.

SPM

แม็กเนตแบบถาวรบนผิว

ประเภทของมอเตอร์ ที่มีแม่เหล็กถาวรติดกับวงกลมของโรเตอร์

เครื่องยนต์ SPM มีแม่เหล็กติดอยู่ด้านนอกของพื้นผิวหมุน ความแข็งแรงทางกลของมันอ่อนแอกว่าเครื่องยนต์ IPMความแข็งแรงทางกลที่อ่อนแอจํากัดความเร็วทางกลที่ปลอดภัยสูงสุดของมอเตอร์นอกจากนี้, มอเตอร์เหล่านี้แสดงความเด่นของแม่เหล็กจํากัดมาก (Ld ≈ Lq). ค่านิยมที่วัดที่ปลายของหมุนมีสม่ําเสมอไม่ว่าตําแหน่งหมุน.เนื่องจากอัตราการเฉลิมฉลามที่เกือบเป็นหนึ่ง, การออกแบบมอเตอร์ SPM ขึ้นอยู่กับส่วนสําคัญ, ถ้าไม่ทั้งหมด, ในส่วนประกอบแรงหมุนแม่เหล็กเพื่อผลิตแรงหมุน.

IPM

แม็กเนตถาวรภายใน

ประเภทของมอเตอร์ที่มีโรเตอร์ที่ติดกับแม่เหล็กถาวรเรียกว่า IPM

มอเตอร์ IPM มีแม่เหล็กถาวรที่ติดตั้งอยู่ในหมุนตัวมันเอง ไม่เหมือนกับคู่หู SPM ของมันและเหมาะสําหรับการทํางานที่ความเร็วสูงมากมอเตอร์เหล่านี้ยังถูกกําหนดโดยสัดส่วนความเด่นของแม่เหล็กที่ค่อนข้างสูง (Lq > Ld)มอเตอร์ IPM มีความสามารถในการผลิตมอเตอร์โดยใช้ประโยชน์จากทั้งองค์ประกอบของมอเตอร์ที่มีมอเตอร์แม่เหล็กและมอเตอร์ที่ไม่ยอมรับ.
