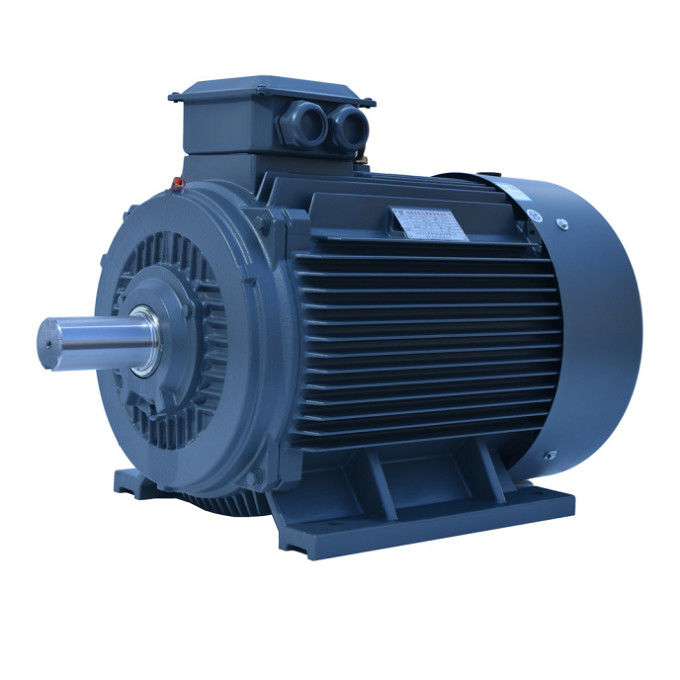

อุตสาหกรรมประสิทธิภาพสูง มักเน็ตถาวรมอเตอร์ไฟฟ้าสามเฟส

การใช้งานของมอเตอร์แม่เหล็กถาวรดินหายาก

ข้อดีของแม่เหล็กดินหายาก มอเตอร์แม่เหล็กถาวรมีจํานวนมากและหลากหลาย, ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานที่หลากหลาย. rpm ต่ําและผลิตทอร์คสูงทําให้มันสมบูรณ์แบบสําหรับการใช้งานการขับเคลื่อนโดยตรงเช่น เครื่องบดอัด, ปั๊ม, และแฟน นอกจากนี้, ผลิตเสียงต่ําของมันหมายความว่ามันเป็นที่เหมาะสมสําหรับการใช้ในสภาพแวดล้อมที่การลดเสียงเป็นความสําคัญความต้องการในการบํารุงรักษาที่ต่ํา ทําให้มันเป็นทางเลือกที่มีประหยัดในระยะยาว.

ข้อดีของมอเตอร์แม่เหล็กถาวรของธาตุหายาก

ประสิทธิภาพสูง: กุ้งประสิทธิภาพของมอเตอร์ที่ไม่สมองมักจะลดลงเร็วกว่า 60% ของภาระที่ระบุ และประสิทธิภาพต่ํามากในภาระที่เบากุ้งประสิทธิภาพของ มอเตอร์แม่เหล็กถาวรดินหายากสูงและราบ, และมันอยู่ในพื้นที่ประสิทธิภาพสูงที่ 20% ~ 120% ของภาระปริมาณ

ค่าประสิทธิภาพสูง: มูลค่าที่วัดของปัจจัยประสิทธิภาพของมอเตอร์ซินโครนแม่เหล็กถาวรดินหายากใกล้กับค่าขีดจํากัด 10คอร์ฟปัจจัยพลังงานสูงและราบเท่าคอร์ฟประสิทธิภาพ คอร์ฟปัจจัยพลังงานสูงการชดเชยพลังงานปฏิกิริยาความดันต่ําไม่จําเป็น และกําลังของระบบกระจายพลังงานถูกใช้เต็ม.

กระแสสแตทเตอร์เล็ก: รอเตอร์ไม่มีกระแสกระตุ้น, พลังปฏิกิริยาลดลง, และกระแสสแตทเตอร์ลดลงอย่างมาก เมื่อเทียบกับมอเตอร์แบบไม่สมองของกําลังเดียวกัน,ค่ากระแสของสแตนเตอร์สามารถลดลง 30% ถึง 50% ในเวลาเดียวกัน เนื่องจากกระแสของสแตนเตอร์ลดลงมาก การเพิ่มอุณหภูมิของมอเตอร์ลดลงและไขมันและอายุการใช้งาน.

คมปอร์ตออกจากขั้นสูงและคมปอร์ตดึงเข้า: มอเตอร์ซินคโรนของแม่เหล็กถาวรดินหายากมีคมปอร์ตออกจากขั้นสูงและคมปอร์ตดึงเข้าสูงกว่าซึ่งทําให้มอเตอร์มีความจุสูงขึ้น และสามารถดึงได้เรียบร้อยใน synchronization.

ข้อเสียของมอเตอร์แม่เหล็กถาวรดินหายาก

ค่าใช้จ่ายสูง: เมื่อเปรียบเทียบกับมอเตอร์แบบไม่สมองของรายละเอียดเดียวกัน ระยะห่างของอากาศระหว่างสเตาเตอร์และโรเตอร์เล็กกว่า และความแม่นยําในการแปรรูปของแต่ละส่วนประกอบสูงโครงสร้างโรเตอร์ซับซ้อนกว่า และราคาของดินหายากวัสดุเหล็กแม่เหล็กสูง; ดังนั้น, ค่าผลิตมอเตอร์สูง, ซึ่งเป็นเรื่องปกติสําหรับมอเตอร์ asynchronous ประมาณ 2 เท่า.

การกระแทกขนาดใหญ่เมื่อเริ่มต้นแรงเต็ม: เมื่อเริ่มต้นด้วยความดันเต็ม, ความเร็วร่วมกันสามารถถูกดึงในเวลาที่สั้นมาก. การกระแทกทางกลคือใหญ่กระแสการเริ่มต้นมากกว่า 10 เท่าของกระแสการตั้งค่า.ผลกระทบต่อระบบประปาพลังงานใหญ่ จําเป็นต้องมีกําลังในการประปาพลังงานขนาดใหญ่

สแตนเลสแม่เหล็กดินหายากจะลดแม่เหล็กได้ง่าย เมื่อวัสดุแม่เหล็กถาวรถูกเผชิญกับการสั่นสะเทือน อุณหภูมิสูง และกระแสการอ้วนเกินความสามารถของแม่เหล็กอาจลดลงหรือปรากฏการณ์การปลดแม่เหล็กซึ่งลดประสิทธิภาพของมอเตอร์แม่เหล็กถาวร

ความเปลี่ยนแปลงของแรงดึงของเครื่องยนต์ PM กับภาระ
มีเพียงปริมาณหนึ่งของไหลที่สามารถเชื่อมต่อกับชิ้นเหล็กเพื่อสร้างแรงหมุน ในที่สุดเหล็กจะอิ่มและไม่ให้ไหลเชื่อมต่อผลลัพธ์คือการลดอัตราการผลักดันของเส้นทางที่ใช้โดยสนามไหลในเครื่อง PM ค่านิยม d-axis และ q-axis จะลดลงเมื่อกระแสความแรงเพิ่มขึ้น

อุปทานแกน d และ q ของมอเตอร์ SPM เกือบเหมือนกัน เนื่องจากแม่เหล็กอยู่ภายนอกโรเตอร์ อุปทานแกน q จะลดลงในอัตราเดียวกันกับอุปทานแกน dอย่างไรก็ตาม, อุปทานของมอเตอร์ IPM จะลดลงอย่างแตกต่างกันอีกครั้ง อุปทาน d-axis เป็นธรรมชาติต่ํากว่าเพราะแม่เหล็กอยู่ในเส้นทางของกระแสและไม่ได้ผลิตคุณสมบัติ inductive ดังนั้น,มีเหล็กน้อยกว่าที่จะจืดในแกน d ซึ่งส่งผลให้การลดการไหลของเหล็กน้อยลงอย่างมาก เมื่อเทียบกับแกน q

การลดความอ่อนแอ/เพิ่มความเข้มข้นของเครื่องยนต์ PM
การไหลในมอเตอร์แม่เหล็กถาวรถูกผลิตโดยแม่เหล็ก การไหลของสนามตามเส้นทางที่แน่นอน ซึ่งสามารถเพิ่มหรือต่อต้านการเพิ่มขึ้นหรือเข้มข้นสนามไหลเวียนจะอนุญาตให้มอเตอร์เพิ่มการผลิตทอร์คชั่วคราวการต่อต้านสนามแหล่งจะลบสนามแม่เหล็กที่มีอยู่ของมอเตอร์สนามแม่เหล็กที่ลดลงจะจํากัดการผลิตทอร์คความดันที่ลดลง back-emf ปล่อยความดันที่จะผลักดันมอเตอร์ในการทํางานที่ความเร็วผลิตที่สูงกว่าการทํางานทั้งสองชนิดต้องการกระแสไฟฟ้ามอเตอร์เพิ่มเติม ทิศทางของกระแสไฟฟ้ามอเตอร์ข้ามแกน d, ที่ได้รับจากตัวควบคุมมอเตอร์, กําหนดผลที่ต้องการ

IPM VS SPM

มอเตอร์ PM สามารถแยกออกเป็น 2 ประเภทหลัก ได้แก่ มอเตอร์แม่เหล็กถาวรบนพื้นผิว (SPM) และมอเตอร์แม่เหล็กถาวรภายใน (IPM) ไม่มีแบบการออกแบบของมอเตอร์ใด ๆ ที่มีสตาร์โรเตอร์ทั้งสองประเภทผลิตกระแสแม่เหล็กโดยแม่เหล็กถาวรที่ติดต่อกับหรือภายในหมุน.

เครื่องยนต์ SPM มีแม่เหล็กติดตั้งอยู่ด้านนอกของพื้นผิวของหมุน. เนื่องจากการติดตั้งกลไกนี้ ความแข็งแรงกลไกของพวกเขาอ่อนแอกว่าของเครื่องยนต์ IPM.ความแข็งแรงทางกลที่อ่อนแอจํากัดความเร็วทางกลที่ปลอดภัยสูงสุดของมอเตอร์นอกจากนี้, มอเตอร์เหล่านี้แสดงความเด่นของแม่เหล็กจํากัดมาก (Ld ≈ Lq). ค่านิยมที่วัดที่ปลายของหมุนมีสม่ําเสมอไม่ว่าตําแหน่งหมุน.เนื่องจากอัตราการเฉลิมฉลามที่เกือบเป็นหนึ่ง, การออกแบบมอเตอร์ SPM ขึ้นอยู่กับส่วนสําคัญ, ถ้าไม่ทั้งหมด, ในส่วนประกอบแรงหมุนแม่เหล็กเพื่อผลิตแรงหมุน.

มอเตอร์ IPM มีแม่เหล็กถาวรที่ติดตั้งอยู่ในหมุนตัวมันเอง ไม่เหมือนกับคู่หู SPM ของมันและเหมาะสําหรับการทํางานที่ความเร็วสูงมากมอเตอร์เหล่านี้ยังถูกกําหนดโดยสัดส่วนความเด่นของแม่เหล็กที่ค่อนข้างสูง (Lq > Ld)มอเตอร์ IPM มีความสามารถในการผลิตมอเตอร์โดยใช้ประโยชน์จากทั้งองค์ประกอบของมอเตอร์ที่มีมอเตอร์แม่เหล็กและมอเตอร์ที่ไม่ยอมรับ.

ทําไมต้องใช้มอเตอร์แม่เหล็กถาวร

ครับ

มอเตอร์ซินครอนส์แม่เหล็กถาวร (PMSM) เป็นมอเตอร์ไฟฟ้าแอลซีที่มีความก้าวหน้า ประกอบด้วยสเตอเตอร์และโรเตอร์ที่เชื่อมต่อกับแกนออกมอเตอร์แม่เหล็กถาวรโดยทั่วไปใช้แม่เหล็กไนโอดีเมียมที่ถูกฝังในหมุนเพื่อสร้างทอร์คที่ได้รับโดยไฟฟ้าแม่เหล็กมอเตอร์ประเภทนี้แตกต่างจากมอเตอร์ไฟฟ้าอื่น ๆ ส่วนใหญ่ โดยที่หมุนสร้างสนามแม่เหล็กของตัวเองผ่านการนําหรือที่กระแสสนามถูกโอนไปยังโรเตอร์โดยแปรงและแหวนสลิกพีเอ็มเอสเอ็ม มอเตอร์เป็นตัวเลือกที่ดีสําหรับการใช้งานควบคุมการเคลื่อนไหว

แนวโน้มการพัฒนาของเครื่องยนต์แม่เหล็กถาวรดินหายาก

เครื่องยนต์แม่เหล็กถาวรดินหายาก พัฒนาไปสู่พลังงานสูง (ความเร็วสูง, ทอร์คสูง), ความสามารถในการทํางานสูง และการลดขนาดเล็กและกําลังขยายพันธุ์ยนต์ใหม่และสาขาการใช้งานเพื่อตอบสนองความต้องการ การออกแบบและกระบวนการผลิตของมอเตอร์แม่เหล็กถาวรดินหายาก ยังต้องมีการนวัตกรรมอย่างต่อเนื่องโครงสร้างไฟฟ้าแม่เหล็กจะซับซ้อนมากขึ้น, โครงสร้างการคํานวณจะแม่นยํามากขึ้น, และกระบวนการผลิตจะเป็นที่ก้าวหน้าและใช้ได้มากขึ้น.

การใช้งานของมอเตอร์แม่เหล็กถาวรดินหายาก

เนื่องจากความเด่นของมอเตอร์แม่เหล็กถาวรดินหายาก การใช้งานของมันจะเพิ่มมากขึ้นและเพิ่มมากขึ้น ด้านการใช้งานหลักคือดังนี้:

เน้นการประหยัดพลังงานและประสิทธิภาพสูงของมอเตอร์แม่เหล็กถาวรดินหายากเช่น มักเนตถาวรดินหายาก มอเตอร์ซินครอนสําหรับอุตสาหกรรมเชื้อเยื่อและเชื้อเยื่อเคมี, มอเตอร์ซินโครนสําหรับแม่เหล็กถาวรดินหายาก สําหรับเครื่องจักรการทําเหมืองแร่และการขนส่งต่างๆ ที่ใช้ในสนามน้ํามันและเหมืองหินและแม่เหล็กถาวรดินหายาก มอเตอร์ร่วมสําหรับขับเคลื่อนปั๊มและพัดลมต่าง ๆ.
