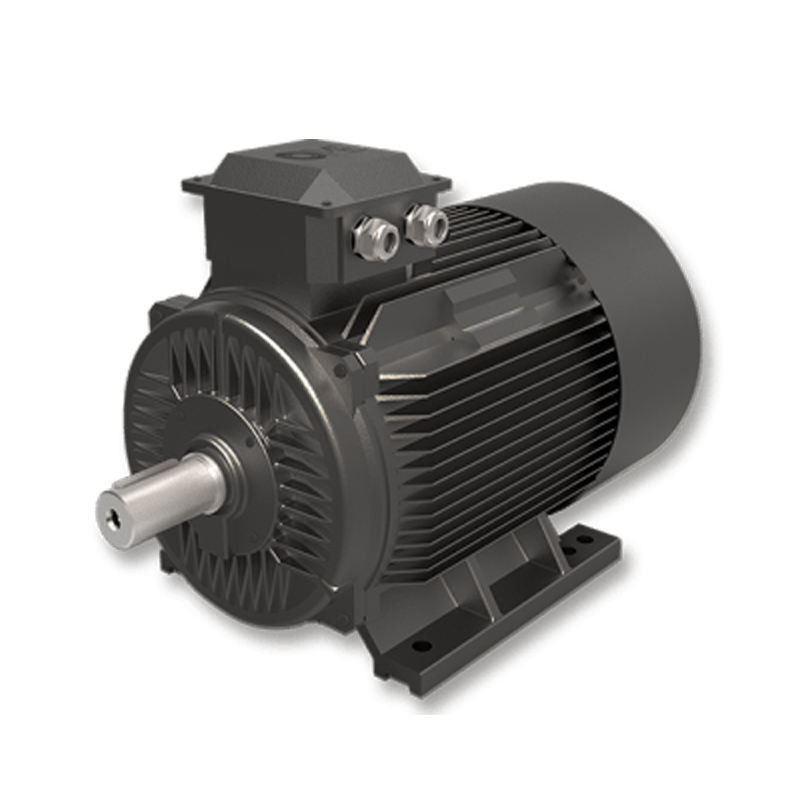

220v 5.5-3000kw มอเตอร์ SPM กันระเบิด ผู้ผลิตมอเตอร์ IPM

ลักษณะและข้อดีของมอเตอร์แม่เหล็กถาวร:

มอเตอร์จากแหล่งกระตุ้นสามารถแบ่งออกเป็นสองประเภท: มอเตอร์แม่เหล็กถาวร และมอเตอร์กระตุ้นไฟฟ้ามอเตอร์แม่เหล็กถาวรคือมอเตอร์ไฟฟ้าที่สร้างสนามแม่เหล็กกระตุ้นจากแม่เหล็กถาวรมอเตอร์แบบอะซิงโครนัสสามเฟสที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและการใช้งานพลเรือน เช่น Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, series YB2 series ฯลฯ ล้วนเป็นของมอเตอร์กระตุ้นไฟฟ้าผลิตภัณฑ์ ENNENG Motor เป็นมอเตอร์ซิงโครนัสแม่เหล็กถาวรที่มีประสิทธิภาพสูง

เมื่อเทียบกับมอเตอร์กระตุ้นไฟฟ้าแบบดั้งเดิม มอเตอร์แม่เหล็กถาวร โดยเฉพาะอย่างยิ่งมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก มีข้อดีของโครงสร้างที่เรียบง่าย การทำงานที่เชื่อถือได้ ขนาดเล็ก น้ำหนักเบา การสูญเสียน้อย และประสิทธิภาพสูง อีกทั้งรูปร่างและขนาดของมอเตอร์ที่ยืดหยุ่นและหลากหลายแอปพลิเคชันนี้กว้างมาก ครอบคลุมเกือบทุกด้านของการบินและอวกาศ การป้องกันประเทศ การผลิตภาคอุตสาหกรรมและการเกษตร และชีวิตประจำวัน

มอเตอร์ซิงโครนัสแม่เหล็กถาวรมีลักษณะดังต่อไปนี้:

• ประสิทธิภาพที่ได้รับการจัดอันดับสูงกว่ามอเตอร์แบบอะซิงโครนัสปกติ 2% ถึง 5%;
• ประสิทธิภาพเพิ่มขึ้นอย่างรวดเร็วเมื่อโหลดเพิ่มขึ้นเมื่อโหลดเปลี่ยนแปลงภายในช่วง 25% ถึง 120% จะรักษาประสิทธิภาพสูงช่วงการทำงานที่มีประสิทธิภาพสูงนั้นสูงกว่ามอเตอร์แบบอะซิงโครนัสทั่วไปมากโหลดเบา โหลดแปรผัน และเต็มโหลด ล้วนมีผลในการประหยัดพลังงานอย่างมาก
• ตัวประกอบกำลังสูงถึง 0.95 และสูงกว่า ไม่ต้องการการชดเชยปฏิกิริยา
• ตัวประกอบกำลังดีขึ้นอย่างมากเมื่อเทียบกับมอเตอร์แบบอะซิงโครนัส กระแสไฟที่ใช้จะลดลงมากกว่า 10%เนื่องจากการลดลงของกระแสไฟฟ้าในการทำงานและการสูญเสียของระบบ จึงสามารถบรรลุผลการประหยัดพลังงานได้ประมาณ 1%
• การเพิ่มขึ้นของอุณหภูมิต่ำ ความหนาแน่นของพลังงานสูง: ต่ำกว่าการเพิ่มขึ้นของอุณหภูมิมอเตอร์แบบอะซิงโครนัสสามเฟส 20K อุณหภูมิการออกแบบที่เพิ่มขึ้นจะเท่ากัน และสามารถทำให้เป็นปริมาตรที่เล็กลง ประหยัดวัสดุที่มีประสิทธิภาพมากขึ้น
• แรงบิดเริ่มต้นสูงและความจุเกินพิกัดสูง: ตามความต้องการสามารถออกแบบให้มีแรงบิดเริ่มต้นสูง (3-5 เท่า) และความจุเกินพิกัดสูง
• ใช้ระบบควบคุมความเร็วความถี่แบบแปรผันซึ่งตอบสนองไดนามิกได้ดีกว่าและดีกว่ามอเตอร์แบบอะซิงโครนัส
• ขนาดการติดตั้งจะเหมือนกับมอเตอร์แบบอะซิงโครนัสที่ใช้กันอย่างแพร่หลายในปัจจุบัน และการออกแบบและการเลือกนั้นสะดวกมาก
• เนื่องจากการเพิ่มขึ้นของตัวประกอบกำลัง พลังการมองเห็นของหม้อแปลงระบบจ่ายไฟจึงลดลงอย่างมาก ซึ่งช่วยเพิ่มความสามารถในการจ่ายไฟของหม้อแปลง และยังสามารถลดต้นทุนของสายเคเบิลระบบ (โครงการใหม่) ได้อย่างมาก
• เมื่อโครงการใหม่ถูกสร้างขึ้น ระบบขับเคลื่อนทั้งหมดจะใช้มอเตอร์ซิงโครนัสแม่เหล็กถาวร การลงทุนในโครงการโดยพื้นฐานแล้วจะเหมือนกับการใช้มอเตอร์แบบอะซิงโครนัส และโครงการจะยังคงได้รับผลประโยชน์ด้านการประหยัดพลังงานหลังจากที่โครงการเริ่มดำเนินการ

ในภาคอุตสาหกรรมทั่วไป การเปลี่ยนมอเตอร์แบบอะซิงโครนัสประสิทธิภาพสูงแรงดันต่ำ (380/660/1140V) ระบบจะช่วยประหยัดพลังงานได้ 5% ถึง 30% และมอเตอร์แบบอะซิงโครนัสประสิทธิภาพสูงแบบแรงดันสูง (6kV/10kV) ระบบบันทึก 2% ถึง 10%

ทำไมต้องเลือกมอเตอร์ไฟฟ้ากระแสสลับแบบแม่เหล็กถาวร?

มอเตอร์ไฟฟ้ากระแสสลับชนิดแม่เหล็กถาวร (PMAC) มีข้อดีหลายประการเหนือมอเตอร์ประเภทอื่นๆ ได้แก่:

ประสิทธิภาพสูง: มอเตอร์ PMAC มีประสิทธิภาพสูงเนื่องจากไม่มีการสูญเสียทองแดงของโรเตอร์และการสูญเสียขดลวดที่ลดลงสามารถบรรลุประสิทธิภาพได้สูงถึง 97% ส่งผลให้ประหยัดพลังงานได้อย่างมาก

ความหนาแน่นของพลังงานสูง: มอเตอร์ PMAC มีความหนาแน่นของกำลังสูงกว่าเมื่อเทียบกับมอเตอร์ประเภทอื่น ซึ่งหมายความว่าสามารถผลิตกำลังได้มากขึ้นต่อหน่วยขนาดและน้ำหนักทำให้เหมาะสำหรับการใช้งานในพื้นที่จำกัด

ความหนาแน่นของแรงบิดสูง: มอเตอร์ PMAC มีความหนาแน่นของแรงบิดสูง ซึ่งหมายความว่าสามารถผลิตแรงบิดได้มากขึ้นต่อหน่วยขนาดและน้ำหนักทำให้เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูง

ลดการบำรุงรักษา: เนื่องจากมอเตอร์ PMAC ไม่มีแปรง จึงต้องการการบำรุงรักษาน้อยและมีอายุการใช้งานยาวนานกว่ามอเตอร์ประเภทอื่น

ปรับปรุงการควบคุม: มอเตอร์ PMAC มีการควบคุมความเร็วและแรงบิดที่ดีกว่าเมื่อเทียบกับมอเตอร์ประเภทอื่น ทำให้เหมาะสำหรับการใช้งานที่ต้องการการควบคุมที่แม่นยำ

เป็นมิตรกับสิ่งแวดล้อม: มอเตอร์ PMAC เป็นมิตรกับสิ่งแวดล้อมมากกว่ามอเตอร์ประเภทอื่นๆ เนื่องจากใช้โลหะหายาก ซึ่งรีไซเคิลได้ง่ายกว่าและก่อให้เกิดขยะน้อยกว่าเมื่อเทียบกับมอเตอร์ประเภทอื่นๆ

โดยรวมแล้ว ข้อดีของมอเตอร์ PMAC ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่หลากหลาย รวมถึงยานยนต์ไฟฟ้า เครื่องจักรอุตสาหกรรม และระบบพลังงานหมุนเวียน

การวิเคราะห์การประยุกต์ใช้เทคโนโลยีมอเตอร์แม่เหล็กถาวรสมัยใหม่:

1.การประยุกต์ใช้เทคโนโลยีเครื่องกลไฟฟ้าแม่เหล็กถาวรกับตลาดเครื่องใช้ในบ้าน

การประยุกต์ใช้เทคโนโลยีมอเตอร์แม่เหล็กถาวรกับตลาดเครื่องใช้ในบ้านนั้นปรากฏอยู่ใน VCDDVD และคอมพิวเตอร์ในปัจจุบันมีการพัฒนาอุตสาหกรรมอย่างค่อยเป็นค่อยไปและค่อยๆขยายไปสู่ไดรฟ์ความเร็วตัวแปรหลายเฟสตัวอย่างเช่น ผู้คนใช้เครื่องปรับอากาศอินเวอร์เตอร์ใช้เทคโนโลยีมอเตอร์แม่เหล็กถาวรที่ทันสมัยเพื่อปรับปรุงประสิทธิภาพการทำงานของเครื่องปรับอากาศ ค่อยๆ ลดระดับเสียงของมอเตอร์เครื่องปรับอากาศ และลดเสียงรบกวนที่เกิดจากเครื่องปรับอากาศ

2.การประยุกต์ใช้เทคโนโลยีเครื่องกลไฟฟ้าแม่เหล็กถาวรในตลาดลิฟต์

ระบบความเร็วแปรผันของมอเตอร์แม่เหล็กถาวรถูกนำมาใช้ในตลาดลิฟต์มาเกือบ 10 ปีแล้วตัวอย่างเช่น การใช้มอเตอร์แม่เหล็กถาวรชนิดหายากความเร็วต่ำเป็นเครื่องลากลิฟต์ การใช้มอเตอร์แม่เหล็กถาวรชนิดหายากสามารถประหยัดพลังงานไฟฟ้าของลิฟต์ได้ 20 %มอเตอร์แม่เหล็กถาวรที่ทันสมัยมักจะใช้ในด้านระบบขับเคลื่อนความเร็วแปรผันที่มีการเปลี่ยนแปลงโหลดจำนวนมากและข้อกำหนดในการปรับความเร็วสูง

3.การประยุกต์ใช้เทคโนโลยีเครื่องกลไฟฟ้าแม่เหล็กถาวรในกิจการอุตสาหกรรมและเหมืองแร่

ด้วยการพัฒนามอเตอร์แม่เหล็กถาวร มอเตอร์แม่เหล็กถาวรแรงบิดขนาดใหญ่ได้รับการพัฒนาอย่างดี โดยเฉพาะอย่างยิ่งการเปิดตัวมอเตอร์ความถี่ตัวแปรแม่เหล็กถาวรที่ประสบความสำเร็จในตลาดทำให้อุตสาหกรรมหนักและองค์กรเหมืองแร่มีทางเลือกใหม่เนื่องจากแรงบิดเอาท์พุตของมอเตอร์แม่เหล็กถาวรมีมากพอ การใช้เกียร์กลไกจึงลดลงและควบคุมความเร็วได้สามารถวิ่งด้วยความเร็วต่ำดังนั้น การประยุกต์ใช้ข้อต่อของไหลจึงถูกยกเลิก ซึ่งช่วยประหยัดค่าใช้จ่ายในการซื้ออุปกรณ์ที่เกี่ยวข้องและการบำรุงรักษาอุปกรณ์ทั้งสองข้างต้น ซึ่งช่วยลดความเสี่ยงด้านความปลอดภัย ดังนั้นมอเตอร์ความถี่แปรผันแม่เหล็กถาวรจึงเป็นที่นิยมอย่างมากในองค์กรอุตสาหกรรมและเหมืองแร่หลายแห่ง .เนื่องจากฟังก์ชันการควบคุมความเร็วความถี่แบบแปรผัน จึงให้การรับประกันที่แข็งแกร่งแก่ผู้ใช้ในการปรับปรุงประสิทธิภาพการผลิตและประหยัดพลังงานไฟฟ้าดังนั้น มอเตอร์แม่เหล็กถาวรแบบปรับความถี่ได้จึงเป็นทางเลือกที่จำเป็นสำหรับองค์กรอุตสาหกรรมและเหมืองแร่ในการอัพเกรดอุปกรณ์ในอนาคต

มอเตอร์แม่เหล็กถาวร (หรือที่เรียกว่า PM) สามารถแบ่งออกเป็นสองประเภทหลัก: แม่เหล็กถาวรภายใน (IPM) และแม่เหล็กถาวรพื้นผิว (SPM)ทั้งสองประเภทสร้างฟลักซ์แม่เหล็กโดยแม่เหล็กถาวรที่ติดอยู่กับหรือด้านในของโรเตอร์

สพม

พื้นผิวแม่เหล็กถาวร

มอเตอร์ชนิดหนึ่งที่แม่เหล็กถาวรติดอยู่กับเส้นรอบวงของโรเตอร์

มอเตอร์ SPM มีแม่เหล็กติดอยู่ที่ด้านนอกของพื้นผิวโรเตอร์ ความแข็งแรงเชิงกลของมอเตอร์จึงอ่อนแอกว่ามอเตอร์ IPMความแข็งแรงเชิงกลที่อ่อนลงจะจำกัดความเร็วเชิงกลที่ปลอดภัยสูงสุดของมอเตอร์นอกจากนี้ มอเตอร์เหล่านี้ยังมีความเค็มแม่เหล็กที่จำกัดมาก (Ld ≈ Lq)ค่าความเหนี่ยวนำที่วัดได้ที่ขั้วโรเตอร์นั้นสอดคล้องกันโดยไม่คำนึงถึงตำแหน่งของโรเตอร์เนื่องจากอัตราส่วนความเด่นที่ใกล้เคียงกัน การออกแบบมอเตอร์ SPM จึงอาศัยองค์ประกอบแรงบิดแม่เหล็กอย่างมาก หากไม่สมบูรณ์ เพื่อสร้างแรงบิด

ไอพีเอ็ม

ภายในแม่เหล็กถาวร

มอเตอร์ประเภทที่มีโรเตอร์ฝังแม่เหล็กถาวรเรียกว่า IPM

มอเตอร์ IPM มีแม่เหล็กถาวรฝังอยู่ในตัวโรเตอร์ตำแหน่งของแม่เหล็กถาวรทำให้มอเตอร์ IPM มีเสียงกลไกดีมาก และเหมาะสำหรับการทำงานที่ความเร็วสูงมาก ไม่เหมือนกับ SPMมอเตอร์เหล่านี้ถูกกำหนดโดยอัตราส่วนความเค็มแม่เหล็กที่ค่อนข้างสูง (Lq > Ld)เนื่องจากความเค็มแม่เหล็ก มอเตอร์ IPM มีความสามารถในการสร้างแรงบิดโดยใช้ประโยชน์จากทั้งส่วนประกอบแม่เหล็กและแรงบิดแบบไม่ฝืนของมอเตอร์

ทำไมคุณควรเลือกมอเตอร์ IPM แทน SPM

1. แรงบิดสูงทำได้โดยใช้แรงบิดแบบไม่เต็มใจนอกเหนือจากแรงบิดแม่เหล็ก

2. มอเตอร์ IPM ใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ไฟฟ้าทั่วไป

3. ปรับปรุงความปลอดภัยทางกล เนื่องจากไม่เหมือนใน SPM แม่เหล็กจะไม่หลุดออกเนื่องจากแรงเหวี่ยง

4. สามารถตอบสนองการหมุนของมอเตอร์ความเร็วสูงโดยการควบคุมแรงบิดสองประเภทโดยใช้การควบคุมแบบเวกเตอร์

ปัญหาเล็กๆ น้อยๆ ที่มักมองข้ามเกี่ยวกับมอเตอร์:

1. ทำไมจึงใช้มอเตอร์ทั่วไปในพื้นที่ราบสูงไม่ได้?

ระดับความสูงมีผลเสียต่ออุณหภูมิของมอเตอร์ที่เพิ่มขึ้น โคโรนาของมอเตอร์ (มอเตอร์ไฟฟ้าแรงสูง) และการเปลี่ยนของมอเตอร์กระแสตรงควรสังเกตสามด้านต่อไปนี้:

(1) ยิ่งระดับความสูงสูงขึ้น อุณหภูมิของมอเตอร์ก็จะยิ่งสูงขึ้น กำลังเอาต์พุตก็จะยิ่งต่ำลงอย่างไรก็ตาม เมื่ออุณหภูมิลดลงเมื่อระดับความสูงเพิ่มขึ้นมากพอที่จะชดเชยอิทธิพลของระดับความสูงที่มีต่ออุณหภูมิที่เพิ่มขึ้น กำลังขับพิกัดของมอเตอร์จะยังคงไม่เปลี่ยนแปลง

(2) ควรใช้มาตรการป้องกันโคโรนาเมื่อใช้มอเตอร์ไฟฟ้าแรงสูงในที่ราบสูง

(3) ความสูงไม่ดีสำหรับการเปลี่ยนมอเตอร์กระแสตรง ดังนั้นให้ใส่ใจกับการเลือกวัสดุแปรงถ่าน

2. เหตุใดมอเตอร์จึงไม่เหมาะสำหรับการใช้งานที่มีน้ำหนักเบา

เมื่อมอเตอร์ทำงานที่โหลดเบา จะทำให้เกิด:

(1) ตัวประกอบกำลังของมอเตอร์ต่ำ

(2) ประสิทธิภาพของมอเตอร์ต่ำ

(3) จะทำให้เกิดการสูญเสียอุปกรณ์และการทำงานที่ไม่ประหยัด

3. ทำไมมอเตอร์สตาร์ทในสภาพแวดล้อมที่เย็นไม่ได้?

การใช้มอเตอร์มากเกินไปในสภาพแวดล้อมที่มีอุณหภูมิต่ำจะทำให้:

(1) รอยแตกของฉนวนมอเตอร์

(2) จาระบีแบริ่งค้าง;

(3) ผงประสานของข้อต่อลวดเป็นผง

ดังนั้น ควรอุ่นมอเตอร์และเก็บไว้ในสภาพแวดล้อมที่เย็น และควรตรวจสอบขดลวดและตลับลูกปืนก่อนเดินเครื่อง

4. ทำไมมอเตอร์ 60Hz ถึงใช้แหล่งจ่ายไฟ 50Hz ไม่ได้

เมื่อออกแบบมอเตอร์ โดยทั่วไปแผ่นเหล็กซิลิกอนจะทำงานในบริเวณความอิ่มตัวของเส้นโค้งการทำให้เป็นแม่เหล็กเมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟคงที่ การลดความถี่จะเพิ่มฟลักซ์แม่เหล็กและกระแสกระตุ้น ส่งผลให้กระแสมอเตอร์และการใช้ทองแดงเพิ่มขึ้น ซึ่งจะนำไปสู่การเพิ่มอุณหภูมิของมอเตอร์ในที่สุดในกรณีที่รุนแรงอาจทำให้มอเตอร์ไหม้ได้เนื่องจากขดลวดร้อนจัด

5.มอเตอร์สตาร์ทอ่อน

การสตาร์ทแบบนุ่มนวลมีผลในการประหยัดพลังงานที่จำกัด แต่สามารถลดผลกระทบของการสตาร์ทเครื่องบนกริดไฟฟ้า และยังสามารถสตาร์ทได้อย่างราบรื่นเพื่อปกป้องชุดมอเตอร์ตามทฤษฎีการอนุรักษ์พลังงาน เนื่องจากการเพิ่มวงจรควบคุมที่ค่อนข้างซับซ้อน การสตาร์ทแบบนุ่มนวลไม่เพียงแต่ไม่ประหยัดพลังงานเท่านั้น แต่ยังเพิ่มการใช้พลังงานอีกด้วยแต่สามารถลดกระแสเริ่มต้นของวงจรและมีบทบาทในการป้องกัน
