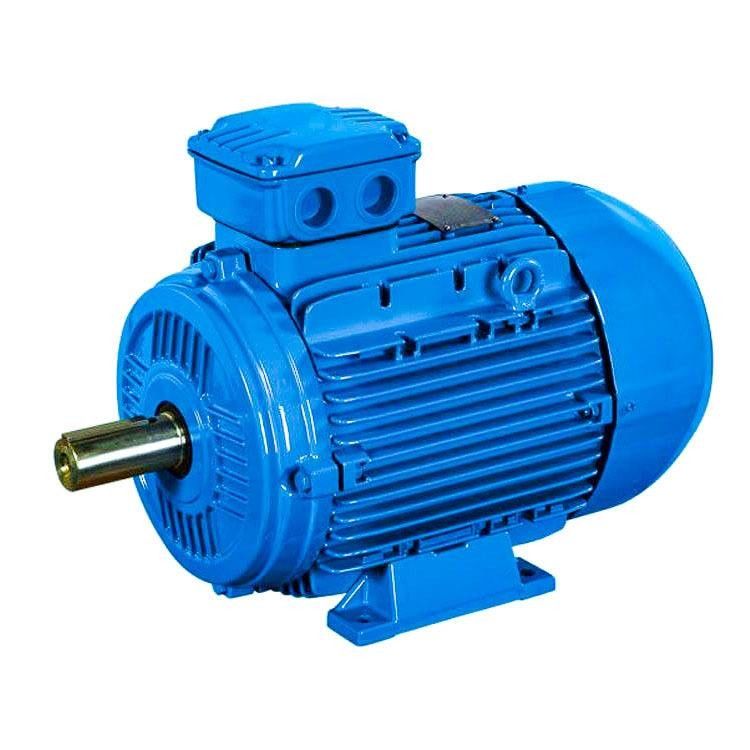

4 เสา IP68 380v แม่เหล็กนีโอไดเมียมมอเตอร์ความเร็วตัวแปรสำหรับพัดลม

มอเตอร์ซิงโครนัสแม่เหล็กถาวรมีลักษณะดังต่อไปนี้:

• ประสิทธิภาพที่ได้รับการจัดอันดับสูงกว่ามอเตอร์แบบอะซิงโครนัสปกติ 2% ถึง 5%;
• ประสิทธิภาพเพิ่มขึ้นอย่างรวดเร็วเมื่อโหลดเพิ่มขึ้นเมื่อโหลดเปลี่ยนแปลงภายในช่วง 25% ถึง 120% จะรักษาประสิทธิภาพสูงช่วงการทำงานที่มีประสิทธิภาพสูงนั้นสูงกว่ามอเตอร์แบบอะซิงโครนัสทั่วไปมากโหลดเบา โหลดแปรผัน และเต็มโหลด ล้วนมีผลในการประหยัดพลังงานอย่างมาก
• ตัวประกอบกำลังสูงถึง 0.95 และสูงกว่า ไม่ต้องการการชดเชยปฏิกิริยา
• ตัวประกอบกำลังดีขึ้นอย่างมากเมื่อเทียบกับมอเตอร์แบบอะซิงโครนัส กระแสไฟที่ใช้จะลดลงมากกว่า 10%เนื่องจากการลดลงของกระแสไฟฟ้าในการทำงานและการสูญเสียของระบบ จึงสามารถบรรลุผลการประหยัดพลังงานได้ประมาณ 1%
• การเพิ่มขึ้นของอุณหภูมิต่ำ ความหนาแน่นของพลังงานสูง: ต่ำกว่าการเพิ่มขึ้นของอุณหภูมิมอเตอร์แบบอะซิงโครนัสสามเฟส 20K อุณหภูมิการออกแบบที่เพิ่มขึ้นจะเท่ากัน และสามารถทำให้เป็นปริมาตรที่เล็กลง ประหยัดวัสดุที่มีประสิทธิภาพมากขึ้น
• แรงบิดเริ่มต้นสูงและความจุเกินพิกัดสูง: ตามความต้องการสามารถออกแบบให้มีแรงบิดเริ่มต้นสูง (3-5 เท่า) และความจุเกินพิกัดสูง
• ใช้ระบบควบคุมความเร็วความถี่แบบแปรผันซึ่งตอบสนองไดนามิกได้ดีกว่าและดีกว่ามอเตอร์แบบอะซิงโครนัส
• ขนาดการติดตั้งจะเหมือนกับมอเตอร์แบบอะซิงโครนัสที่ใช้กันอย่างแพร่หลายในปัจจุบัน และการออกแบบและการเลือกนั้นสะดวกมาก
• เนื่องจากการเพิ่มขึ้นของตัวประกอบกำลัง พลังการมองเห็นของหม้อแปลงระบบจ่ายไฟจึงลดลงอย่างมาก ซึ่งช่วยเพิ่มความสามารถในการจ่ายไฟของหม้อแปลง และยังสามารถลดต้นทุนของสายเคเบิลระบบ (โครงการใหม่) ได้อย่างมาก
• เมื่อโครงการใหม่ถูกสร้างขึ้น ระบบขับเคลื่อนทั้งหมดจะใช้มอเตอร์ซิงโครนัสแม่เหล็กถาวร การลงทุนในโครงการโดยพื้นฐานแล้วจะเหมือนกับการใช้มอเตอร์แบบอะซิงโครนัส และโครงการจะยังคงได้รับผลประโยชน์ด้านการประหยัดพลังงานหลังจากที่โครงการเริ่มดำเนินการ

ในภาคอุตสาหกรรมทั่วไป การเปลี่ยนมอเตอร์อะซิงโครนัสประสิทธิภาพสูงแรงดันต่ำ (380/660/1140V) ระบบช่วยประหยัดพลังงาน 5% ถึง 30% และมอเตอร์อะซิงโครนัสประสิทธิภาพสูงแรงดันสูง (6kV/10kV) ระบบประหยัด 2% ถึง 10%

ทำไมต้องเลือกมอเตอร์ไฟฟ้ากระแสสลับแบบแม่เหล็กถาวร?

1. ประสิทธิภาพสูงกว่า: มอเตอร์แม่เหล็กถาวรมีประสิทธิภาพสูงกว่ามอเตอร์แบบดั้งเดิม เนื่องจากมีความสูญเสียน้อยกว่าเนื่องจากไม่มีกระแสไฟฟ้าในขดลวดของโรเตอร์

2. ความหนาแน่นของพลังงานที่ดีกว่า: มอเตอร์แม่เหล็กถาวรมีความหนาแน่นของพลังงานสูงกว่ามอเตอร์แบบดั้งเดิม เนื่องจากสามารถสร้างสนามแม่เหล็กที่แรงกว่าด้วยวัสดุจำนวนน้อยกว่า

3. ขนาดและน้ำหนักที่เล็กลง: เนื่องจากความหนาแน่นของพลังงานที่สูงกว่า มอเตอร์แม่เหล็กถาวรสามารถออกแบบให้มีขนาดเล็กและเบากว่ามอเตอร์แบบดั้งเดิม ทำให้เหมาะสำหรับการใช้งานที่ต้องคำนึงถึงพื้นที่และน้ำหนัก

4. การบำรุงรักษาต่ำ: มอเตอร์แม่เหล็กถาวรมีชิ้นส่วนที่เคลื่อนไหวน้อยกว่ามอเตอร์แบบดั้งเดิม ซึ่งหมายความว่าต้องบำรุงรักษาน้อยกว่าและมีอายุการใช้งานยาวนานกว่า

5. การควบคุมที่ดีขึ้น: มอเตอร์แม่เหล็กถาวรมีการควบคุมที่ดีขึ้นเนื่องจากสามารถตอบสนองการเปลี่ยนแปลงโหลดและความเร็วได้เร็วกว่า ทำให้เหมาะสำหรับการใช้งานที่ต้องการการควบคุมที่แม่นยำ

มอเตอร์แม่เหล็กถาวร (หรือที่เรียกว่า PM) สามารถแบ่งออกเป็นสองประเภทหลัก: แม่เหล็กถาวรภายใน (IPM) และแม่เหล็กถาวรพื้นผิว (SPM)ทั้งสองประเภทสร้างฟลักซ์แม่เหล็กโดยแม่เหล็กถาวรที่ติดอยู่กับหรือด้านในของโรเตอร์

สพม

พื้นผิวแม่เหล็กถาวร

มอเตอร์ชนิดหนึ่งที่แม่เหล็กถาวรติดอยู่กับเส้นรอบวงของโรเตอร์

มอเตอร์ SPM มีแม่เหล็กติดอยู่ที่ด้านนอกของพื้นผิวโรเตอร์ ความแข็งแรงเชิงกลของมอเตอร์จึงอ่อนแอกว่ามอเตอร์ IPMความแข็งแรงเชิงกลที่อ่อนลงจะจำกัดความเร็วเชิงกลที่ปลอดภัยสูงสุดของมอเตอร์นอกจากนี้ มอเตอร์เหล่านี้ยังมีความเค็มแม่เหล็กที่จำกัดมาก (Ld ≈ Lq)ค่าความเหนี่ยวนำที่วัดได้ที่ขั้วโรเตอร์นั้นสอดคล้องกันโดยไม่คำนึงถึงตำแหน่งของโรเตอร์เนื่องจากอัตราส่วนความเด่นที่ใกล้เคียงกัน การออกแบบมอเตอร์ SPM จึงอาศัยองค์ประกอบแรงบิดแม่เหล็กอย่างมาก หากไม่สมบูรณ์ เพื่อสร้างแรงบิด

ไอพีเอ็ม

ภายในแม่เหล็กถาวร

มอเตอร์ประเภทที่มีโรเตอร์ฝังแม่เหล็กถาวรเรียกว่า IPM

มอเตอร์ IPM มีแม่เหล็กถาวรฝังอยู่ในตัวโรเตอร์ตำแหน่งของแม่เหล็กถาวรทำให้มอเตอร์ IPM มีเสียงกลไกดีมาก และเหมาะสำหรับการทำงานที่ความเร็วสูงมาก ไม่เหมือนกับ SPMมอเตอร์เหล่านี้ถูกกำหนดโดยอัตราส่วนความเค็มแม่เหล็กที่ค่อนข้างสูง (Lq > Ld)เนื่องจากความเค็มแม่เหล็ก มอเตอร์ IPM มีความสามารถในการสร้างแรงบิดโดยใช้ประโยชน์จากทั้งส่วนประกอบแม่เหล็กและแรงบิดแบบไม่ฝืนของมอเตอร์

ทำไมคุณควรเลือกมอเตอร์ IPM แทน SPM

1. แรงบิดสูงทำได้โดยใช้แรงบิดแบบไม่เต็มใจนอกเหนือจากแรงบิดแม่เหล็ก

2. มอเตอร์ IPM ใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ไฟฟ้าทั่วไป

3. ปรับปรุงความปลอดภัยทางกล เนื่องจากไม่เหมือนใน SPM แม่เหล็กจะไม่หลุดออกเนื่องจากแรงเหวี่ยง

4. สามารถตอบสนองการหมุนของมอเตอร์ความเร็วสูงโดยการควบคุมแรงบิดสองประเภทโดยใช้การควบคุมแบบเวกเตอร์

มอเตอร์แม่เหล็กถาวร (PM) แบบไร้แปรงถ่านทำงานด้วยแหล่งจ่ายไฟ AC จึงมักเรียกกันว่ามอเตอร์ PMACการใช้แม่เหล็กถาวรทำให้ไม่จำเป็นต้องใช้ตัวนำ (แท่งโรเตอร์) ดังนั้นการสูญเสียของโรเตอร์จึงหมดไปการออกแบบนี้ทำให้สามารถรวมประสิทธิภาพสูง ความเร็วต่ำ และแรงบิดสูงไว้ในแพ็คเกจเดียวสำหรับมอเตอร์ขนาดเล็ก ประสิทธิภาพของมอเตอร์ PM อาจสูงกว่ามอเตอร์ประสิทธิภาพมาตรฐานรุ่นเก่า 10% ถึง 15% ที่จุดโหลดเดียวกันประสิทธิภาพที่เพิ่มขึ้นเหล่านี้ครอบคลุมช่วงโหลดของมอเตอร์ทั่วไปทั้งหมด

เนื่องจากความต้องการไดรฟ์หรือตัวควบคุม มอเตอร์ PMAC แบบปรับความเร็วได้จึงมีราคาสูงกว่ามอเตอร์เหนี่ยวนำประสิทธิภาพระดับพรีเมียมความเร็วคงที่มากอย่างไรก็ตาม มอเตอร์ PM มีความสามารถปรับความเร็วได้ ดังนั้นจึงเป็นอุปกรณ์ทดแทนที่เทียบเท่าสำหรับตัวขับความถี่แปรผันแบบมอดูเลตความกว้างพัลส์อิเล็กทรอนิกส์ (VFD) ที่ควบคุมมอเตอร์สำหรับงานอินเวอร์เตอร์ประสิทธิภาพระดับพรีเมียมใหม่เมื่อเปลี่ยนมอเตอร์ความเร็วคงที่ในการใช้งานการไหลแบบแปรผัน การประหยัดพลังงานเนื่องจากความสามารถความเร็วแปรผันของมอเตอร์ PMAC จะช่วยประหยัดได้มากกว่าเนื่องจากประสิทธิภาพของมอเตอร์ที่เพิ่มขึ้นอย่างมากมอเตอร์แม่เหล็กถาวรให้ประสิทธิภาพที่ดีขึ้นตลอดช่วงการทำงานทั้งหมด และตรงหรือเกินกว่ามาตรฐานประสิทธิภาพของ International Electrotechnical Commission (IEC) IE4

แนวโน้มการพัฒนาของมอเตอร์แม่เหล็กถาวรของธาตุหายาก:

มอเตอร์แม่เหล็กถาวรชนิดหายากกำลังพัฒนาสู่พลังงานสูง (ความเร็วสูง แรงบิดสูง) ฟังก์ชันการทำงานสูงและการย่อขนาด และกำลังขยายพันธุ์มอเตอร์และขอบเขตการใช้งานใหม่อย่างต่อเนื่อง และแนวโน้มการใช้งานมีแนวโน้มดีมากเพื่อตอบสนองความต้องการ กระบวนการผลิตของมอเตอร์แม่เหล็กถาวรหายากของโลกยังคงต้องได้รับการคิดค้นอย่างต่อเนื่อง โครงสร้างแม่เหล็กไฟฟ้าจะซับซ้อนมากขึ้น โครงสร้างการคำนวณจะมีความแม่นยำมากขึ้น และกระบวนการผลิตจะก้าวหน้ามากขึ้นและ ใช้บังคับ

การประยุกต์ใช้มอเตอร์แม่เหล็กถาวรของธาตุหายาก:

เนื่องจากความเหนือกว่าของมอเตอร์แม่เหล็กถาวรชนิดหายากของโลก การใช้งานจึงครอบคลุมมากขึ้นพื้นที่ใช้งานหลักมีดังนี้:

มุ่งเน้นไปที่ประสิทธิภาพสูงและการประหยัดพลังงานของมอเตอร์แม่เหล็กถาวรชนิดหายากวัตถุที่ใช้งานหลักคือผู้ใช้ไฟฟ้าขนาดใหญ่ เช่น มอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากสำหรับอุตสาหกรรมสิ่งทอและเส้นใยเคมี มอเตอร์ซิงโครนัสแม่เหล็กถาวรหายากของโลกสำหรับเครื่องจักรเหมืองแร่และการขนส่งต่างๆ ที่ใช้ในทุ่งน้ำมันและเหมืองถ่านหิน และซิงโครนัสแม่เหล็กถาวรหายากของโลก มอเตอร์สำหรับขับปั๊มและพัดลมต่างๆ
