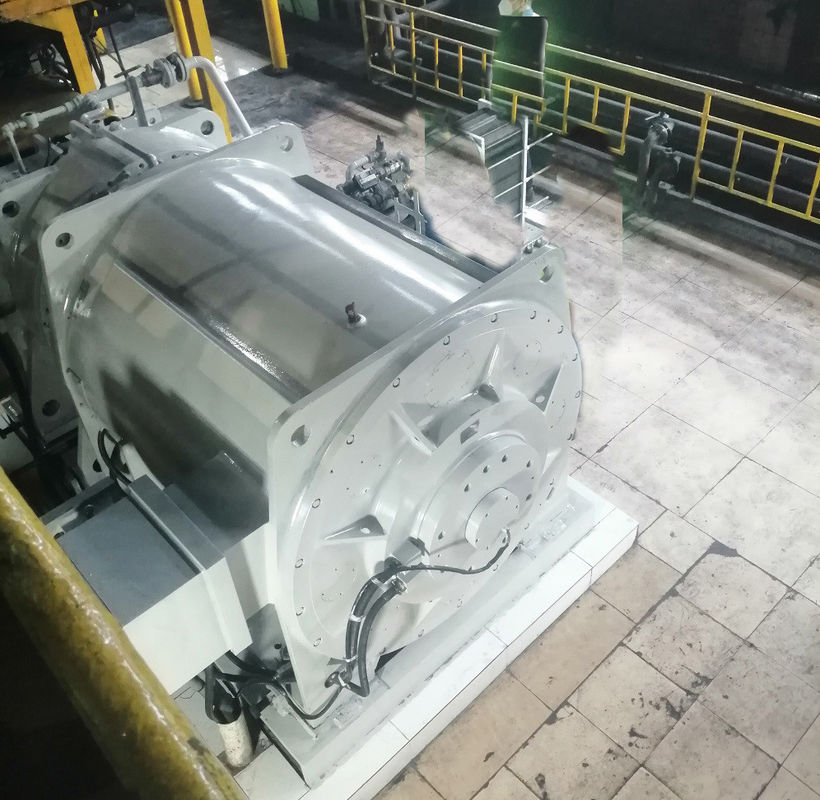

2500kw 360rpm 72hz 10kv นีโอดีเมียมแม่เหล็กมอเตอร์สําหรับเครื่องผสมภายใน

เครื่องยนต์ซินโครนแม่เหล็กถาวรมีลักษณะดังต่อไปนี้:

• อัตราประสิทธิภาพระดับชื่อสูงกว่าเครื่องยนต์แบบไม่สมองปกติ 2% ถึง 5%
• ประสิทธิภาพเพิ่มขึ้นอย่างรวดเร็วกับการเพิ่มภาระ เมื่อภาระเปลี่ยนแปลงภายในช่วง 25% ถึง 120% มันยังคงประสิทธิภาพสูงระยะการทํางานที่มีประสิทธิภาพสูงสูงกว่าของมอเตอร์ asynchronous ปกติ. ความอ้วนเบา, ความอ้วนแปร, และความอ้วนเต็มทั้งหมดมีผลการประหยัดพลังงานที่สําคัญ
• ตัวประกอบพลังงานสูงถึง 0.95 และมากกว่า ไม่จําเป็นต้องใช้การชดเชยปฏิกิริยา
• ปัจจัยกําลังการปรับปรุงอย่างมาก เมื่อเทียบกับมอเตอร์ที่ไม่สมอง การทํางานในขณะนี้ถูกลดลงมากกว่า 10% เนื่องจากการลดการทํางานในขณะนี้และความสูญเสียระบบสามารถประหยัดพลังงานได้ประมาณ 1%.
• การเพิ่มอุณหภูมิต่ํา, ความหนาแน่นของพลังงานสูง: 20K น้อยกว่าการเพิ่มอุณหภูมิของมอเตอร์แบบไม่สมองสามเฟส, การเพิ่มอุณหภูมิการออกแบบก็เหมือนกันและสามารถทําให้มีปริมาณที่เล็กกว่า,ประหยัดวัสดุที่มีประสิทธิภาพมากขึ้น;
• ทอมการเริ่มต้นสูงและความจุเกินสูง: ตามความต้องการสามารถออกแบบได้ด้วย ทอมการเริ่มต้นสูง (3-5 เท่า) และความจุเกินสูง
• ใช้ระบบควบคุมความเร็วความถี่แปร ซึ่งมีผลตอบสนองแบบไดนามิกที่ดีกว่า และดีกว่ามอเตอร์ที่ไม่สมองกัน
• มิติการติดตั้งเหมือนกับมอเตอร์แบบไม่สมองที่ใช้กันอยู่ทั่วไปในปัจจุบัน และการออกแบบและการเลือกนั้นสะดวกมาก
• เนื่องจากการเพิ่มปัจจัยประสิทธิภาพ ความสามารถทางสายตาของทรานฟอร์มระบบประปาพลังงานลดลงมาก ซึ่งช่วยเพิ่มความสามารถในการประปาพลังงานของทรานฟอร์มและยังสามารถลดต้นทุนของสายเคเบิลระบบได้มาก (โครงการใหม่);
• เมื่อโครงการใหม่ถูกก่อสร้าง ระบบขับเคลื่อนทั้งหมดใช้ มอเตอร์ซินโครนจากแม่เหล็กถาวร การลงทุนโครงการในพื้นฐานก็เหมือนกับการใช้มอเตอร์แอซินโครนและโครงการสามารถยังคงได้รับผลกําไรในการประหยัดพลังงานหลังจากโครงการถูกนําไปใช้งาน;

ในสาขาอุตสาหกรรมทั่วไป การเปลี่ยนมอเตอร์แบบไม่สมองความดันต่ํา ((380/660/1140V) ระบบประสิทธิภาพสูง ประหยัดพลังงาน 5% ถึง 30%และมอเตอร์อัตราการทํางานแบบไม่สมองความแรงสูง ((6kV/10kV), ระบบประหยัด 2% to10%.

ทําไมต้องเลือกเครื่องยนต์ แอนจ์ถาวร

1ประสิทธิภาพสูงขึ้น: มอเตอร์แม่เหล็กถาวรมีประสิทธิภาพสูงกว่ามอเตอร์แบบดั้งเดิม เพราะมันมีการสูญเสียที่ต่ํากว่า เนื่องจากไม่มีกระแสในลวดหมุน

2ความหนาแน่นของพลังงานที่ดีกว่า: มอเตอร์แม่เหล็กถาวรมีความหนาแน่นของพลังงานที่สูงกว่ามอเตอร์แบบดั้งเดิม เพราะพวกเขาสามารถสร้างสนามแม่เหล็กที่แข็งแกร่งขึ้นด้วยปริมาณวัสดุที่น้อยกว่า

3ขนาดและน้ําหนักที่เล็กกว่า: เนื่องจากความหนาแน่นของพลังงานที่สูงกว่า, มอเตอร์แม่เหล็กถาวรสามารถถูกออกแบบให้เล็กและเบากว่ามอเตอร์ดั้งเดิมทําให้มันเหมาะสมสําหรับการใช้งานที่พื้นที่และน้ําหนักเป็นปัญหา.

4การบํารุงรักษาที่ต่ํากว่า: มอเตอร์แม่เหล็กถาวรมีส่วนเคลื่อนที่น้อยกว่ามอเตอร์แบบดั้งเดิม ซึ่งหมายความว่ามันต้องการการบํารุงรักษาน้อยกว่า และมีอายุการใช้งานยาวนานกว่า

5การควบคุมที่ดีกว่า: มอเตอร์แม่เหล็กถาวรมีการควบคุมที่ดีกว่า เพราะมันสามารถตอบสนองเร็วขึ้นกับการเปลี่ยนแปลงของภาระและความเร็ว ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการควบคุมที่แม่นยํา

มอเตอร์แม่เหล็กถาวร (ยังเรียกว่า PM) สามารถแยกออกเป็น 2 ประเภทหลัก ได้แก่แม่เหล็กถาวรภายใน (IPM) และแม่เหล็กถาวรบนผิว (SPM)ทั้งสองประเภทผลิตกระแสแม่เหล็กโดยแม่เหล็กถาวรที่ติดต่อกับหรือภายในหมุน.

SPM

แม็กเนตแบบถาวรบนผิว

ประเภทของมอเตอร์ ที่มีแม่เหล็กถาวรติดกับวงกลมของโรเตอร์

เครื่องยนต์ SPM มีแม่เหล็กติดอยู่ด้านนอกของพื้นผิวหมุน ความแข็งแรงทางกลของพวกมันอ่อนแอกว่าเครื่องยนต์ IPMความแข็งแรงทางกลที่อ่อนแอจํากัดความเร็วทางกลที่ปลอดภัยสูงสุดของมอเตอร์นอกจากนี้, มอเตอร์เหล่านี้แสดงความเด่นของแม่เหล็กจํากัดมาก (Ld ≈ Lq). ค่านิยมที่วัดที่ปลายของหมุนมีสม่ําเสมอไม่ว่าตําแหน่งหมุน.เนื่องจากอัตราการเฉลิมฉลามที่เกือบเป็นหนึ่ง, การออกแบบมอเตอร์ SPM ขึ้นอยู่กับส่วนสําคัญ, ถ้าไม่ทั้งหมด, ในส่วนประกอบแรงหมุนแม่เหล็กเพื่อผลิตแรงหมุน.

IPM

แม็กเนตถาวรภายใน

ประเภทของมอเตอร์ที่มีโรเตอร์ที่ติดกับแม่เหล็กถาวรเรียกว่า IPM

มอเตอร์ IPM มีแม่เหล็กถาวรที่ติดตั้งอยู่ในหมุนตัวมันเอง ไม่เหมือนกับคู่หู SPM ของมันและเหมาะสําหรับการทํางานที่ความเร็วสูงมากมอเตอร์เหล่านี้ยังถูกกําหนดโดยสัดส่วนความเด่นของแม่เหล็กที่ค่อนข้างสูง (Lq > Ld)มอเตอร์ IPM มีความสามารถในการผลิตมอเตอร์โดยใช้ประโยชน์จากทั้งองค์ประกอบของมอเตอร์ที่มีมอเตอร์แม่เหล็กและมอเตอร์ที่ไม่ยอมรับ.

ทําไมคุณควรเลือกมอเตอร์ IPM แทน SPM?

1ทอร์คสูงถูกบรรลุโดยการใช้ ทอร์คความไม่ยอมรับ นอกจากทอร์คแม่เหล็ก

2มอเตอร์ IPM ใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ไฟฟ้าแบบปกติ

3ความปลอดภัยทางกลดีขึ้น เพราะไม่เหมือนกับใน SPM แม็กเนตจะไม่แยกออกเนื่องจากแรงหลบศูนย์กลาง

4มันสามารถตอบสนองกับการหมุนมอเตอร์ความเร็วสูง โดยการควบคุมสองประเภทของทอร์คโดยใช้การควบคุมเวกเตอร์

เครื่องยนต์แม่เหล็กถาวร (PM) ที่ไม่มีแปรงทํางานด้วยเครื่องพลังงาน AC จึงมักเรียกว่า เครื่องยนต์ PMACการใช้แม่เหล็กถาวรกําจัดความต้องการของสายนํา (สตาร์หมุน) ดังนั้นการสูญเสียหมุนถูกกําจัดการออกแบบนี้ทําให้มันเป็นไปได้ที่จะรวมประสิทธิภาพสูง ความเร็วต่ําและทอร์คสูงในแพคเกจเดียว สําหรับขนาดเล็กของมอเตอร์ประสิทธิภาพของมอเตอร์ PM อาจมากกว่า 10% ถึง 15% ของเก่าเครื่องยนต์ประสิทธิภาพมาตรฐานที่จุดภาระเดียวกันการเพิ่มประสิทธิภาพเหล่านี้ใช้ได้ในช่วงของภาระของมอเตอร์ทั่วไปทั้งหมด

เนื่องจากความต้องการของเครื่องขับเคลื่อนหรือเครื่องควบคุม มอเตอร์ PMAC ความเร็วแปรเปลี่ยน ราคาแพงกว่ามอเตอร์อัดแรง Premium Efficiency ความเร็วคงที่เช่นเดียวกับการแทนที่ที่เท่าเทียมกันสําหรับเครื่องขับเคลื่อนความถี่แปรแบบอิเล็กทรอนิกส์ (VFD) ที่ปรับความกว้างของแรงกระแทก (impulse-width modulated variable frequency) ที่ควบคุมเครื่องยนต์ใหม่ Premium Efficiency inverter duty. เมื่อเปลี่ยนมอเตอร์ความเร็วคงที่ในการใช้งานระบายความเร็วแปรการประหยัดพลังงานที่มาจากความสามารถในการเปลี่ยนแปลงความเร็วของมอเตอร์ PMAC จะมากกว่าการประหยัดที่มาจากประสิทธิภาพที่เพิ่มขึ้นของมอเตอร์ด้วยตัวเองมอเตอร์แม่เหล็กถาวรช่วยให้มีประสิทธิภาพที่ดีขึ้นในช่วงการทํางานทั้งหมดของพวกเขาและตอบสนองหรือเกินมาตรฐานประสิทธิภาพ IE4 ของคณะกรรมการไฟฟ้าเทคนิคสากล (IEC)

แนวโน้มการพัฒนาของมอเตอร์แม่เหล็กถาวรดินหายาก:

เครื่องยนต์แม่เหล็กถาวรดินหายาก พัฒนาไปสู่พลังงานสูง (ความเร็วสูง, ทอร์คสูง), ความสามารถในการทํางานสูงและการลดขนาดเล็กและกําลังขยายพันธุ์ยนต์ใหม่และสาขาการใช้งานเพื่อตอบสนองความต้องการ การออกแบบและกระบวนการผลิตของมอเตอร์แม่เหล็กถาวรดินหายาก ยังต้องมีการนวัตกรรมอย่างต่อเนื่องโครงสร้างไฟฟ้าแม่เหล็กจะซับซ้อนมากขึ้น, โครงสร้างการคํานวณจะแม่นยํามากขึ้น, และกระบวนการผลิตจะเป็นที่ก้าวหน้าและใช้ได้มากขึ้น.

การใช้งานของมอเตอร์แม่เหล็กถาวรดินหายาก:

เนื่องจากความเด่นของมอเตอร์แม่เหล็กถาวรดินหายาก การใช้งานของมันจะเพิ่มมากขึ้นและเพิ่มมากขึ้น ด้านการใช้งานหลักคือดังนี้:

เน้นการประหยัดพลังงานและประสิทธิภาพสูงของมอเตอร์แม่เหล็กถาวรดินหายากเช่น มักเนตถาวรดินหายาก มอเตอร์ซินครอนสําหรับอุตสาหกรรมเชื้อเยื่อและเชื้อเยื่อเคมี, มอเตอร์ซินโครนสําหรับแม่เหล็กถาวรดินหายาก สําหรับเครื่องจักรการทําเหมืองแร่และการขนส่งต่างๆ ที่ใช้ในสนามน้ํามันและเหมืองหินและแม่เหล็กถาวรดินหายาก มอเตอร์ร่วมสําหรับขับเคลื่อนปั๊มและพัดลมต่าง ๆ.
