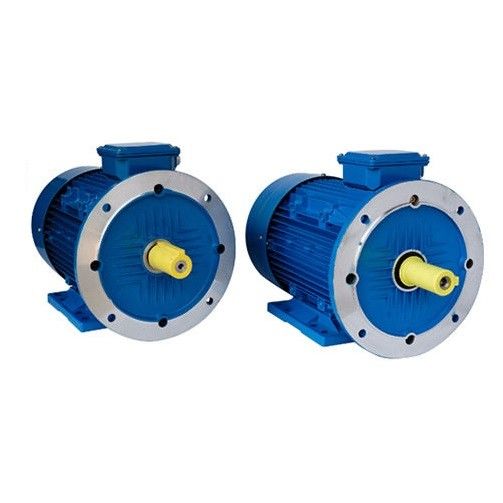

50hz 380V มอเตอร์แม่เหล็กถาวรไร้แปรงถ่าน IE5 Grade Rare Earth NdFeB Material

โปรแกรมอะไรที่ใช้มอเตอร์ PMSM?

‍

อุตสาหกรรมที่ใช้มอเตอร์ PMSM ได้แก่ โลหะวิทยา เซรามิก ยาง ปิโตรเลียม สิ่งทอ และอื่นๆ อีกมากมายมอเตอร์ PMSM สามารถออกแบบให้ทำงานที่ความเร็วซิงโครนัสจากการจ่ายแรงดันและความถี่คงที่ เช่นเดียวกับการใช้งาน Variable Speed ​​Drive (VSD)ใช้กันอย่างแพร่หลายในรถยนต์ไฟฟ้า (EVs) เนื่องจากมีประสิทธิภาพสูงและมีความหนาแน่นของกำลังและแรงบิด โดยทั่วไปจึงเป็นตัวเลือกที่เหนือกว่าในการใช้งานที่มีแรงบิดสูง เช่น เครื่องผสม เครื่องเจียร ปั๊ม พัดลม โบลเวอร์ สายพานลำเลียง และการใช้งานในอุตสาหกรรมที่มอเตอร์เหนี่ยวนำแบบเดิม พบ.

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายใน: ประสิทธิภาพการใช้พลังงานสูงสุด

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายใน (IPMSM) เป็นมอเตอร์ในอุดมคติสำหรับการลากจูงโดยที่แรงบิดสูงสุดไม่เกิดขึ้นที่ความเร็วสูงสุดมอเตอร์ประเภทนี้ใช้ในงานที่ต้องการไดนามิกสูงและความจุเกินพิกัดและยังเป็นตัวเลือกที่สมบูรณ์แบบหากคุณต้องการควบคุมพัดลมหรือปั๊มในช่วง IE4 และ IE5ต้นทุนการซื้อที่สูงมักได้รับการชดเชยด้วยการประหยัดพลังงานตลอดอายุการใช้งาน โดยมีเงื่อนไขว่าคุณต้องใช้งานกับตัวแปลงความถี่ที่เหมาะสม

ไดรฟ์ความถี่แบบแปรผันที่ติดตั้งมอเตอร์ของเราใช้กลยุทธ์การควบคุมแบบบูรณาการตาม MTPA (แรงบิดสูงสุดต่อแอมแปร์)ซึ่งช่วยให้คุณควบคุมมอเตอร์ซิงโครนัสแม่เหล็กถาวรได้อย่างมีประสิทธิภาพสูงสุดโหลดเกิน 200 % แรงบิดเริ่มต้นที่ยอดเยี่ยม และช่วงการควบคุมความเร็วที่ขยายยังช่วยให้คุณใช้ประโยชน์จากอัตรามอเตอร์ได้อย่างเต็มที่เพื่อการกู้คืนต้นทุนอย่างรวดเร็วและกระบวนการควบคุมที่มีประสิทธิภาพสูงสุด

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายนอกสำหรับการใช้งานเซอร์โวแบบคลาสสิก

มอเตอร์ซิงโครนัสชนิดแม่เหล็กถาวรพร้อมแม่เหล็กภายนอก (SPMSM) เป็นมอเตอร์ในอุดมคติเมื่อคุณต้องการโอเวอร์โหลดสูงและการเร่งความเร็วอย่างรวดเร็ว เช่น ในการใช้งานเซอร์โวแบบคลาสสิกการออกแบบที่ยาวยังส่งผลให้มวลมีความเฉื่อยต่ำและสามารถติดตั้งได้อย่างเหมาะสมอย่างไรก็ตาม ข้อเสียประการหนึ่งของระบบซึ่งประกอบด้วย SPMSM และตัวแปลงความถี่คือค่าใช้จ่ายที่เกี่ยวข้อง เนื่องจากมักใช้เทคโนโลยีปลั๊กราคาแพงและตัวเข้ารหัสคุณภาพสูง

ฟลักซ์อ่อนตัวลง/แรงขึ้นของมอเตอร์ PM

ฟลักซ์ในมอเตอร์แม่เหล็กถาวรถูกสร้างขึ้นโดยแม่เหล็กฟิลด์ฟลักซ์เป็นไปตามเส้นทางที่กำหนด ซึ่งสามารถส่งเสริมหรือต่อต้านได้การเพิ่มหรือเพิ่มสนามฟลักซ์จะทำให้มอเตอร์สามารถเพิ่มการผลิตแรงบิดได้ชั่วคราวการต่อต้านสนามฟลักซ์จะลบล้างสนามแม่เหล็กที่มีอยู่ของมอเตอร์สนามแม่เหล็กที่ลดลงจะจำกัดการผลิตแรงบิด แต่ลดแรงดัน back-emfแรงดัน back-emf ที่ลดลงจะช่วยเพิ่มแรงดันให้มอเตอร์ทำงานด้วยความเร็วเอาต์พุตที่สูงขึ้นการทำงานทั้งสองประเภทต้องใช้กระแสมอเตอร์เพิ่มเติมทิศทางของกระแสมอเตอร์ทั่วแกน d ซึ่งกำหนดโดยตัวควบคุมมอเตอร์ จะกำหนดเอฟเฟกต์ที่ต้องการ

ประโยชน์ของมอเตอร์ PMSM

‍

ประสิทธิภาพสูง

โดยเฉพาะอย่างยิ่งที่ความเร็วต่ำมอเตอร์แม่เหล็กถาวรไม่จำเป็นต้องจ่ายกระแสให้กับโรเตอร์เพื่อสร้างสนามโรเตอร์ ดังนั้นจึงกำจัดการสูญเสียของโรเตอร์ได้เกือบทั้งหมดเมื่อเทียบกับมอเตอร์แบบเหนี่ยวนำหรือแบบรีลัคแตนซ์ ยังต้องการกระแสที่ต่ำกว่าบนสเตเตอร์และมีตัวประกอบกำลังที่ใหญ่กว่า ส่งผลให้พิกัดกระแสที่น้อยลงบนตัวควบคุม และเพิ่มประสิทธิภาพของระบบขับเคลื่อนโดยรวม

การขับความเร็วต่ำที่ประสิทธิภาพสูงกว่ามอเตอร์เหนี่ยวนำอาจลบข้อกำหนดของเกียร์ลดความเร็ว ขจัดความซับซ้อนออกจากการจัดเรียงเชิงกล

แรงบิดคงที่

มอเตอร์ประเภทนี้สามารถสร้างแรงบิดได้คงที่และรักษาแรงบิดได้เต็มที่ที่ความเร็วรอบต่ำ

ขนาด

ขนาดที่เล็กลง น้ำหนักเบาขึ้น และขดลวดน้อยลงทำให้มีความหนาแน่นของพลังงานสูงขึ้น

คุ้มค่า

เมื่อไม่มีแปรงทำให้ค่าบำรุงรักษาลดลง

ความร้อนน้อยที่สุด

ใน PMSM ความร้อนจะเกิดขึ้นที่ขดลวดสเตเตอร์ และไม่มีแปรงใดๆ และมีเพียงความร้อนเพียงเล็กน้อยเท่านั้นที่สร้างบนโรเตอร์ ซึ่งช่วยอำนวยความสะดวกในการระบายความร้อนของมอเตอร์เนื่องจากมอเตอร์ทำงานเย็นกว่ามอเตอร์เหนี่ยวนำ ความน่าเชื่อถือและอายุการใช้งานของมอเตอร์จึงเพิ่มขึ้น

ช่วงความเร็ว

มอเตอร์ประเภทนี้สามารถมีช่วงความเร็วกว้างได้โดยใช้ Field Weakening และสามารถใช้กลยุทธ์การควบคุมแรงบิด/กระแสสูงสุด (MTPA) ในระหว่างการทำงานของแรงบิดคงที่
