รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ENNENG
ได้รับการรับรอง: CE,UL
หมายเลขรุ่น: พม
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 500-5000/set
รายละเอียดการบรรจุ: การบรรจุสมุทร
เวลาการส่งมอบ: 15-120 วัน
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 20,000 ชุด / ปี
ชื่อ: |
มอเตอร์แม่เหล็กถาวรสำหรับเปลี่ยน |
ปัจจุบัน: |
เครื่องปรับอากาศ |
วัสดุ: |
แรร์เอิร์ธ NdFeB |
ช่วงพลังงาน: |
5.5-3000กิโลวัตต์ |
การติดตั้ง: |
ไอเอ็มบี 3 ไอเอ็มบี 5 ไอเอ็มบี 35 |
เฟส: |
3 เฟส |
เสา: |
2,4,6,8,10 |
โวลเตชั่น: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ระดับประสิทธิภาพ: |
IE4, IE5 |
ลักษณะ: |
ความเร็วต่ำ แรงบิดสูง |
ชื่อ: |
มอเตอร์แม่เหล็กถาวรสำหรับเปลี่ยน |
ปัจจุบัน: |
เครื่องปรับอากาศ |
วัสดุ: |
แรร์เอิร์ธ NdFeB |
ช่วงพลังงาน: |
5.5-3000กิโลวัตต์ |
การติดตั้ง: |
ไอเอ็มบี 3 ไอเอ็มบี 5 ไอเอ็มบี 35 |
เฟส: |
3 เฟส |
เสา: |
2,4,6,8,10 |
โวลเตชั่น: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ระดับประสิทธิภาพ: |
IE4, IE5 |
ลักษณะ: |
ความเร็วต่ำ แรงบิดสูง |

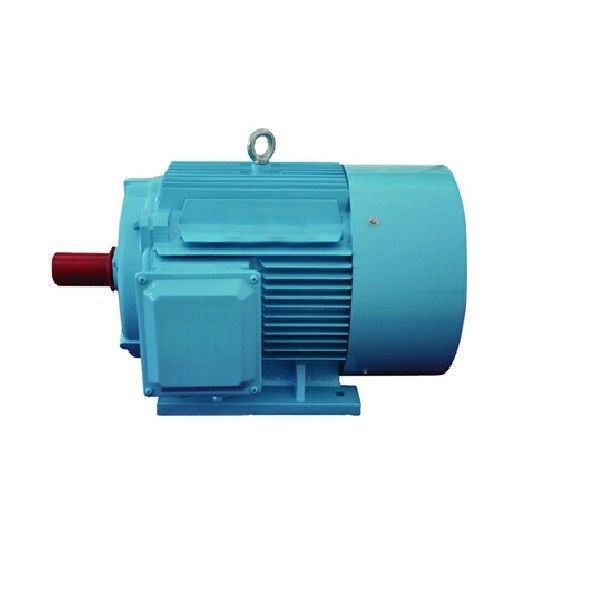

อุตสาหกรรมใช้ 180kw 380v รอบต่ํา / นาที มักนีทถาวร AC มอเตอร์เพื่อเปลี่ยน
เครื่องยนต์สมองแบบแม่เหล็กถาวร คืออะไร?
เครื่องยนต์ย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนโครงสร้างของ stator เป็นพื้นฐานเดียวกันกับที่ของมอเตอร์ asynchronous ปกติและความแตกต่างหลักระหว่างมอเตอร์ซินโครนแม่เหล็กถาวร และมอเตอร์ประเภทอื่น ๆ คือหมุนของมัน
วัสดุแม่เหล็กถาวรที่มีแม่เหล็กที่อ่อน (มีไฟแม่เหล็ก) บนผิวหรือภายในแม่เหล็กถาวรของมอเตอร์, ให้สนามแม่เหล็กช่องอากาศที่จําเป็นสําหรับมอเตอร์โครงสร้างหมุนนี้สามารถอย่างมีประสิทธิภาพลดปริมาตรของมอเตอร์, ลดการสูญเสียและเพิ่มประสิทธิภาพ
หลักการทํางานของมอเตอร์แม่เหล็กถาวร
หลักการทํางานของมอเตอร์ pmsm ก็เหมือนกับมอเตอร์ซินโครน PMSM ถูกใช้อย่างแพร่หลายในปัจจุบัน และเหมือนกับมอเตอร์ induktion พวกเขามักจะใช้มอเตอร์ AC
คุณลักษณะคือ: ระหว่างการทํางานในสภาพคงที่, มีความสัมพันธ์คงที่ระหว่างความเร็วของหมุนและความถี่ของกรีด n = ns = 60f / p, และ ns เรียกว่าความเร็วร่วม
ถ้าความถี่ของเครือไฟฟ้าคงที่ ความเร็วของมอเตอร์ร่วมคงที่ในสภาพคงที่ ไม่ว่าขนาดของภาระจะเป็นอย่างไร
การทํางานในฐานะเครื่องกําเนิดไฟฟ้าคือโหมดการทํางานที่สําคัญที่สุดของมอเตอร์ซินครอน และการทํางานในฐานะมอเตอร์คือโหมดการทํางานที่สําคัญอีกอย่างของมอเตอร์ซินครอน
ปัจจัยกําลังของมอเตอร์ซินโครนสามารถปรับได้ ในกรณีที่การควบคุมความเร็วไม่จําเป็น การใช้มอเตอร์ซินโครนขนาดใหญ่สามารถเพิ่มประสิทธิภาพการทํางานได้
ในช่วงปีที่ผ่านมา มอเตอร์สมองขนาดเล็กถูกใช้ใน มอเตอร์สมองความถี่แปรซึ่งเป็นมอเตอร์ AC ที่ผลิตแรงหมุนไฟฟ้าแม่เหล็ก ผ่านการปฏิสัมพันธ์ของสนามแม่เหล็กหมุนระยะอากาศและกระแสไฟฟ้าที่ผลักดันของลมหมุนโดยทําการแปลงพลังงานไฟฟ้าเป็นพลังงานกล
ประโยชน์ของมอเตอร์ PMSM:
ครับ
ประสิทธิภาพสูง
โดยเฉพาะอย่างยิ่งในความเร็วต่ํากว่า มอเตอร์แม่เหล็กถาวรไม่ต้องการกระแสไฟฟ้าที่จะได้รับการจัดจําหน่ายให้กับหมุนของมันเพื่อผลิตสนามหมุนดังนั้นการกําจัดความสูญเสียของโรเตอร์เกือบทั้งหมดเมื่อเปรียบเทียบกับมอเตอร์ induktion หรือ reluctance มันยังต้องการกระแสไฟฟ้าที่ต่ํากว่าที่ stator และมีปัจจัยกําลังที่ใหญ่กว่าที่นําไปสู่การเรทการกระแสไฟฟ้าที่ต่ํากว่าที่ควบคุมและเพิ่มประสิทธิภาพของระบบขับเคลื่อนโดยรวม.
การขับเคลื่อนความเร็วต่ํากว่าในอัตราประสิทธิภาพสูงกว่ามอเตอร์อินดูชั่น อาจลบความต้องการของการส่งความเร็วลดลง โดยเอาความซับซ้อนออกจากการจัดตั้งเครื่องกล
ทอมปอร์ตคง
มอเตอร์ประเภทนี้สามารถผลิตมอเตอร์คงที่และรักษามอเตอร์เต็มในความเร็วต่ํา
ขนาด
ขนาดเล็ก น้ําหนักเบา และโค้ลน้อย ช่วยให้ความหนาแน่นของพลังงานสูงขึ้น
ประหยัด
ด้วยการไม่มีแปรง มีค่ารักษาที่ลดลง
ความร้อนอย่างน้อย
ใน PMSM ความร้อนถูกผลิตบนสอย stator และไม่มีแปรงและมีความร้อนเพียงเล็กน้อยที่ผลิตบนหมุน, สะดวกในการเย็นของมอเตอร์.เพราะมันทํางานเย็นกว่ามอเตอร์อินดูชัน, ความน่าเชื่อถือและอายุการใช้งานของมอเตอร์เพิ่มขึ้น
ระยะความเร็ว
มอเตอร์ประเภทนี้สามารถมีช่วงความเร็วที่กว้างขวางด้วยการใช้ Field Weakening และสามารถนํามาใช้กลยุทธ์การควบคุมแรงหมุนสูงสุด/กระแสไฟฟ้า (MTPA) ระหว่างการทํางานแรงหมุนคงที่
เครื่องยนต์ออนไลน์แบบแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ประกอบด้วย:
เครื่องจักรอุตสาหกรรม: เครื่องยนต์ PMAC ใช้ในอุตสาหกรรมที่หลากหลาย เช่น ปั๊ม, เครื่องบด, แฟน, เครื่องมือเครื่องจักรและการควบคุมที่แม่นยําทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้
โรบอติก: มอเตอร์ PMAC ใช้ในการใช้ในโรบอติกและแอปพลิเคชั่นอัตโนมัติ ที่พวกเขาให้ความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และประสิทธิภาพสูง พวกเขามักจะใช้ในแขนหุ่นยนต์, จับและระบบควบคุมการเคลื่อนไหวอื่น ๆ.
ระบบ HVAC: เครื่องยนต์ PMAC ใช้ในระบบทําความร้อน, การปรับอากาศและเครื่องปรับอากาศ (HVAC) โดยให้ประสิทธิภาพสูง, การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในแฟนและปั๊มในระบบเหล่านี้.
เครื่องยนต์ซินครอนส์แม่เหล็กถาวรที่มีแม่เหล็กภายใน: ประสิทธิภาพการใช้พลังงานสูงสุด
มอเตอร์ซินครอน์สแบบแม่เหล็กถาวรที่มีแม่เหล็กภายใน (IPMSM) เป็นมอเตอร์ที่เหมาะสมสําหรับการใช้งานการดึงที่มอเตอร์ย้อนย้อนสูงสุดไม่ได้เกิดขึ้นในความเร็วสูงสุดมอเตอร์ประเภทนี้ถูกใช้ในแอพพลิเคชั่นที่ต้องการพลังงานไดนามิกสูงและความจุเกิน. และมันยังเป็นทางเลือกที่สมบูรณ์แบบถ้าคุณต้องการที่จะทํางานแฟนหรือปั๊มในช่วง IE4 และ IE5 ค่าซื้อที่สูงโดยปกติจะรับคืนผ่านการประหยัดพลังงานตลอดเวลาการทํางานยกเว้นแต่คุณทํางานมันด้วยการขับเคลื่อนความถี่แปรที่เหมาะสม.
เครื่องขับเคลื่อนความถี่แปรที่ติดเครื่องยนต์ของเรา ใช้กลยุทธ์การควบคุมที่บูรณาการขึ้นอยู่กับ MTPA (Torque Maximum per Ampere)นี้ทําให้คุณทํางานของคุณแม่เหล็กถาวร มอเตอร์ร่วมกับประสิทธิภาพพลังงานสูงสุดความอ้วนเกิน 200% ทอมปอร์คการเริ่มต้นที่ดีและระยะเวลาการควบคุมความเร็วที่ขยายออกไปยังทําให้คุณใช้ประโยชน์เต็มที่เพื่อการคืนค่าใช้จ่ายอย่างรวดเร็ว และกระบวนการควบคุมที่มีประสิทธิภาพที่สุด.
เครื่องยนต์ซินครอน์สแบบแม่เหล็กถาวร พร้อมแม่เหล็กภายนอก สําหรับการใช้งานเซอร์โวคลาสสิค
มอเตอร์ซินคโรนส์ด้วยแม่เหล็กถาวรที่มีแม่เหล็กภายนอก (SPMSM) เป็นมอเตอร์ที่เหมาะสมเมื่อคุณต้องการความอ้วนสูงและความเร่งเร็วอย่างรวดเร็ว เช่นในแอปพลิเคชั่นเซอร์โวคลาสสิคการออกแบบยาวนานยังส่งผลให้มีอเนอร์เซียมวลต่ําและสามารถติดตั้งได้อย่างสมบูรณ์แบบอย่างไรก็ตาม ข้อเสียหนึ่งของระบบที่ประกอบด้วย SPMSM และการขับเคลื่อนความถี่แปร คือต้นทุนที่เกี่ยวข้องกับมัน เนื่องจากเทคโนโลยีพล็อกที่แพงและเครื่องโคเดอร์ที่มีคุณภาพสูงมักถูกใช้
ระบบพลังงานที่สามารถปรับปรุงได้: มอเตอร์ PMAC ใช้ในระบบพลังงานที่สามารถปรับปรุงได้ เช่น เครื่องเรือนลมและเครื่องติดตามพลังงานแสงอาทิตย์ โดยให้ประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยําพวกเขามักจะใช้ในเครื่องกําเนิดและระบบติดตาม ในระบบเหล่านี้.
อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ที่มีความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และระดับเสียงที่ต่ําพวกเขามักจะใช้ในมอเตอร์ที่ขับเคลื่อนส่วนเคลื่อนที่ในเครื่องจักรเหล่านี้.
ข้อดี
ให้ประสิทธิภาพสูงขึ้นในความเร็วสูง
มีในขนาดเล็กในบรรจุที่แตกต่างกัน
การบํารุงรักษาและการติดตั้งง่ายมาก กว่ากับมอเตอร์อินดูชั่น
มีความสามารถในการบํารุงแรงฟักเต็มที่ความเร็วต่ํา
ประสิทธิภาพและความน่าเชื่อถือสูง
ให้แรงหมุนที่เรียบร้อยและผลงานแบบไดนามิก
ข้อเสีย
ข้อเสียของมอเตอร์ซินครอนส์แม่เหล็กถาวร คือ
เครื่องยนต์ประเภทนี้แพงมาก เมื่อเทียบกับเครื่องยนต์อัดแรง
มันค่อนข้างยากที่จะเริ่มต้น เพราะมันไม่ใช่มอเตอร์ที่เริ่มต้นเอง
วิธีการป้องกันการปลดแม่เหล็กถาวรของมอเตอร์
01. การเลือกที่ถูกต้องของแรงมอเตอร์แม่เหล็กถาวร:
การลดแม่เหล็กเกี่ยวข้องกับการเลือกพลังงานของมอเตอร์แม่เหล็กถาวร การเลือกพลังงานของมอเตอร์ PM ที่ถูกต้องสามารถป้องกันหรือช้าช้าการลดแม่เหล็กเหตุผลหลักของการ demagnetization ของแม่เหล็กถาวร มอเตอร์ synchronous คืออุณหภูมิสูงเกินไป, และความอ้วนเป็นสาเหตุหลักของอุณหภูมิที่สูง ดังนั้น, ช่องทางบางควรที่จะปล่อยไว้เมื่อการเลือกกําลังของมอเตอร์แม่เหล็กถาวรตามสถานการณ์จริงของภาระโดยทั่วไปประมาณ 20% เป็นที่เหมาะสมกว่า
02. หลีกเลี่ยงการเริ่มต้นภาระหนักและการเริ่มต้นบ่อย:
เครื่องยนต์ซินครอน์สที่ใช้แม่เหล็กถาวรพยายามหลีกเลี่ยงการเริ่มต้นโดยตรงหรือการเริ่มต้นบ่อยของภาระหนักและในส่วนหุบเขาของทอร์คเริ่มต้น, สถานที่แม่เหล็กของ stator เป็น demagnetizing มุมแม่เหล็กของหมุน ดังนั้นพยายามที่จะหลีกเลี่ยงภาระหนักและการเริ่มต้นบ่อยของแม่เหล็กถาวร มอเตอร์ร่วม
03ปรับปรุงการออกแบบ:
(1) เพิ่มความหนาของแม่เหล็กถาวรอย่างเหมาะสม
จากมุมมองของการออกแบบและผลิตมอเตอร์ซินโครนแม่เหล็กถาวร ความสัมพันธ์ระหว่างปฏิกิริยา armatureทอร์คไฟฟ้าแม่เหล็กและแม่เหล็กถาวร demagnetization.
ภายใต้การกระทํารวมของกระแสแม่เหล็กที่ผลิตโดยกระแสการลวดแบบมอมท็อป และกระแสแม่เหล็กที่ผลิตโดยการลวดแบบแรงรัเดียลแม็กเนตถาวรบนพื้นผิวของโรเตอร์ ทําให้เกิดการปลดแม็กเนต.
ในเงื่อนไขที่ช่องว่างอากาศของมอเตอร์ยังคงไม่เปลี่ยนแปลง เพื่อให้แน่ใจว่าแม่เหล็กดั้งเดิมไม่ได้ demagnetizedวิธีที่มีประสิทธิภาพมากที่สุด คือการเพิ่มความหนาของแม่เหล็กดันได้อย่างเหมาะสม.
(2) มีวงจรช่องระบายอากาศภายในหมุนเพื่อลดการเพิ่มอุณหภูมิของหมุน:
ถ้าอุณหภูมิของโรเตอร์สูงเกินไป แม็กเนตถาวรจะทําให้การสูญเสียของแม่เหล็กวงจรระบายอากาศภายในของโรเตอร์สามารถออกแบบเพื่อเย็นเหล็กแม่เหล็กโดยตรง.ไม่เพียงแค่ลดอุณหภูมิของเหล็กแม่เหล็ก แต่ยังเพิ่มประสิทธิภาพ
