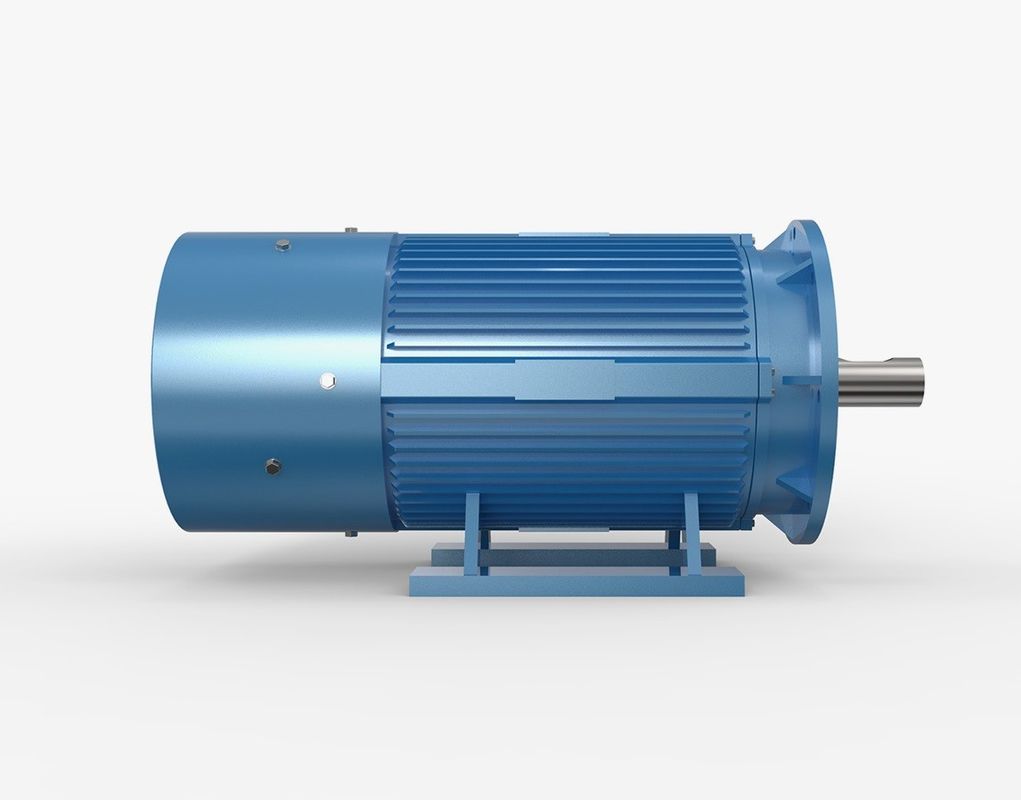

IE4 IE5 เครื่องยนต์สามเฟส ดําเนินโดยตรง เครื่องยนต์แม่เหล็กถาวร

ประโยชน์ของมอเตอร์ PMSM:
ครับ
ประสิทธิภาพสูง
โดยเฉพาะอย่างยิ่งในความเร็วต่ํากว่า มอเตอร์แม่เหล็กถาวรไม่ต้องการกระแสไฟฟ้าที่จะได้รับการจัดจําหน่ายให้กับหมุนของมันเพื่อผลิตสนามหมุนดังนั้นการกําจัดความสูญเสียของโรเตอร์เกือบทั้งหมดเมื่อเปรียบเทียบกับมอเตอร์ induktion หรือ reluctance มันยังต้องการกระแสไฟฟ้าที่ต่ํากว่าที่ stator และมีปัจจัยกําลังที่ใหญ่กว่าที่นําไปสู่การเรทการกระแสไฟฟ้าที่ต่ํากว่าที่ควบคุมและเพิ่มประสิทธิภาพของระบบขับเคลื่อนโดยรวม.

การขับเคลื่อนความเร็วต่ํากว่าในอัตราประสิทธิภาพสูงกว่ามอเตอร์อินดูชั่น อาจลบความต้องการของการส่งความเร็วลดลง โดยเอาความซับซ้อนออกจากการจัดตั้งเครื่องกล

ทอมปอร์ตคง
มอเตอร์ประเภทนี้สามารถผลิตมอเตอร์คงที่และรักษามอเตอร์เต็มในความเร็วต่ํา

ขนาด
ขนาดเล็ก น้ําหนักเบา และโค้ลน้อย ช่วยให้ความหนาแน่นของพลังงานสูงขึ้น

ประหยัด
ด้วยการไม่มีแปรง มีค่ารักษาที่ลดลง

ความร้อนอย่างน้อย
ใน PMSM ความร้อนถูกผลิตบนสอย stator และไม่มีแปรงและมีความร้อนเพียงเล็กน้อยที่ผลิตบนหมุน, สะดวกในการเย็นของมอเตอร์.เพราะมันทํางานเย็นกว่ามอเตอร์อินดูชัน, ความน่าเชื่อถือและอายุการใช้งานของมอเตอร์เพิ่มขึ้น

ระยะความเร็ว
มอเตอร์ประเภทนี้สามารถมีช่วงความเร็วที่กว้างขวางด้วยการใช้ Field Weakening และสามารถนํามาใช้กลยุทธ์การควบคุมแรงหมุนสูงสุด/กระแสไฟฟ้า (MTPA) ระหว่างการทํางานแรงหมุนคงที่

เครื่องยนต์ออนไลน์แบบแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ประกอบด้วย:

เครื่องจักรอุตสาหกรรม: เครื่องยนต์ PMAC ใช้ในอุตสาหกรรมที่หลากหลาย เช่น ปั๊ม, เครื่องบด, แฟน, เครื่องมือเครื่องจักรและการควบคุมที่แม่นยําทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้

โรบอติก: มอเตอร์ PMAC ใช้ในการใช้ในโรบอติกและแอปพลิเคชั่นอัตโนมัติ ที่พวกเขาให้ความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และประสิทธิภาพสูง พวกเขามักจะใช้ในแขนหุ่นยนต์, จับและระบบควบคุมการเคลื่อนไหวอื่น ๆ.

ระบบ HVAC: เครื่องยนต์ PMAC ใช้ในระบบทําความร้อน, การปรับอากาศและเครื่องปรับอากาศ (HVAC) โดยให้ประสิทธิภาพสูง, การควบคุมที่แม่นยํา และระดับเสียงต่ําพวกเขามักจะใช้ในแฟนและปั๊มในระบบเหล่านี้.

เครื่องยนต์ซินครอนส์แม่เหล็กถาวรที่มีแม่เหล็กภายใน: ประสิทธิภาพการใช้พลังงานสูงสุด

มอเตอร์ซินครอน์สแบบแม่เหล็กถาวรที่มีแม่เหล็กภายใน (IPMSM) เป็นมอเตอร์ที่เหมาะสมสําหรับการใช้งานการดึงที่มอเตอร์ย้อนย้อนสูงสุดไม่ได้เกิดขึ้นในความเร็วสูงสุดมอเตอร์ประเภทนี้ถูกใช้ในแอพพลิเคชั่นที่ต้องการพลังงานไดนามิกสูงและความจุเกิน. และมันยังเป็นทางเลือกที่สมบูรณ์แบบถ้าคุณต้องการที่จะทํางานแฟนหรือปั๊มในช่วง IE4 และ IE5 ค่าซื้อที่สูงโดยปกติจะรับคืนผ่านการประหยัดพลังงานตลอดเวลาการทํางานยกเว้นแต่คุณทํางานมันด้วยการขับเคลื่อนความถี่แปรที่เหมาะสม.

เครื่องขับเคลื่อนความถี่แปรที่ติดเครื่องยนต์ของเรา ใช้กลยุทธ์การควบคุมที่บูรณาการขึ้นอยู่กับ MTPA (Torque Maximum per Ampere)นี้ทําให้คุณทํางานของคุณแม่เหล็กถาวร มอเตอร์ร่วมกับประสิทธิภาพพลังงานสูงสุดความอ้วนเกิน 200% ทอมปอร์คการเริ่มต้นที่ดีและระยะเวลาการควบคุมความเร็วที่ขยายออกไปยังทําให้คุณใช้ประโยชน์เต็มที่เพื่อการคืนค่าใช้จ่ายอย่างรวดเร็ว และกระบวนการควบคุมที่มีประสิทธิภาพที่สุด.

ลักษณะของมอเตอร์ IPM (แม่เหล็กถาวรภายใน)

ทอร์คสูงและประสิทธิภาพสูง
ทอร์คสูงและผลิตสูงถูกบรรลุด้วยการใช้ ทอร์คความไม่ยอมรับ นอกจากทอร์คแม่เหล็ก

การประหยัดพลังงาน
มันใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ SPM ปกติ

ความปลอดภัย
เนื่องจากแม่เหล็กถาวรถูกฝังไว้ ความปลอดภัยทางกลจะดีขึ้น เพราะไม่เหมือนกับใน SPM แม่เหล็กจะไม่แยกออกเพราะแรงหลุดศูนย์กลาง

เครื่องยนต์ซินครอน์สแบบแม่เหล็กถาวร พร้อมแม่เหล็กภายนอก สําหรับการใช้งานเซอร์โวคลาสสิค

มอเตอร์ซินคโรนส์ด้วยแม่เหล็กถาวรที่มีแม่เหล็กภายนอก (SPMSM) เป็นมอเตอร์ที่เหมาะสมเมื่อคุณต้องการความอ้วนสูงและความเร่งเร็วอย่างรวดเร็ว เช่นในแอปพลิเคชั่นเซอร์โวคลาสสิคการออกแบบยาวนานยังส่งผลให้มีอเนอร์เซียมวลต่ําและสามารถติดตั้งได้อย่างสมบูรณ์แบบอย่างไรก็ตาม ข้อเสียหนึ่งของระบบที่ประกอบด้วย SPMSM และการขับเคลื่อนความถี่แปร คือต้นทุนที่เกี่ยวข้องกับมัน เนื่องจากเทคโนโลยีพล็อกที่แพงและเครื่องโคเดอร์ที่มีคุณภาพสูงมักถูกใช้

ระบบพลังงานที่สามารถปรับปรุงได้: มอเตอร์ PMAC ใช้ในระบบพลังงานที่สามารถปรับปรุงได้ เช่น เครื่องเรือนลมและเครื่องติดตามพลังงานแสงอาทิตย์ โดยให้ประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยําพวกเขามักจะใช้ในเครื่องกําเนิดและระบบติดตาม ในระบบเหล่านี้.

อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ที่มีความหนาแน่นของทอร์คสูง การควบคุมที่แม่นยํา และระดับเสียงที่ต่ําพวกเขามักจะใช้ในมอเตอร์ที่ขับเคลื่อนส่วนเคลื่อนที่ในเครื่องจักรเหล่านี้.

มีปัญหาเล็กๆ น้อยๆ ที่มองข้ามได้ง่ายๆ เกี่ยวกับมอเตอร์:

1ทําไมมอเตอร์ไม่เหมาะสําหรับการทํางานภาระเบา

เมื่อมอเตอร์ทํางานด้วยภาระเบา มันจะทําให้:

(1) ค่าประสิทธิภาพของมอเตอร์ต่ํา

(2) ประสิทธิภาพของมอเตอร์ต่ํา

(3) จะทําให้อุปกรณ์สูญเสียและใช้งานไม่ประหยัด

2ทําไมมอเตอร์ถึงไม่ทํางานในสภาพเย็น?

การใช้มอเตอร์เกินขั้นในสภาพอากาศที่มีอุณหภูมิต่ํา จะทําให้เกิด:

(1) ความแตกแยกของเครื่องยนต์

(2) หนาวน้ํามันสอด;

(3) สับผสมของสับผสมของสับผ่าเป็นสับ

ฉะนั้น มอเตอร์ควรถูกทําความร้อนและเก็บไว้ในสภาพแวดล้อมเย็น และการล่อและหมุนยางควรถูกตรวจสอบก่อนการทํางาน

3ทําไมเครื่องยนต์ 60Hz ไม่ใช้เครื่องพลังงาน 50Hz

เมื่อมอเตอร์ถูกออกแบบแผ่นเหล็กซิลิคอนโดยทั่วไปทํางานในบริเวณความอิ่มของเส้นโค้งแม่เหล็กการลดความถี่จะเพิ่มการไหลของแม่เหล็กและกระแสการตื่นเต้น, ส่งผลให้เกิดการเพิ่มกระแสของมอเตอร์และการบริโภคทองแดง ซึ่งในที่สุดจะนําไปสู่การเพิ่มการเพิ่มอุณหภูมิของมอเตอร์ ในกรณีที่รุนแรงเครื่องยนต์อาจถูกเผาไหม้ เนื่องจากการอุ่นเกินของโค้ล.

4.การเริ่มต้นอ่อนแอของมอเตอร์

การเริ่มต้นอ่อนมีผลในการประหยัดพลังงานที่จํากัด แต่มันสามารถลดผลกระทบของการเริ่มต้นบนเครือข่ายไฟฟ้า และยังสามารถบรรลุการเริ่มต้นที่เรียบร้อยเพื่อปกป้องหน่วยมอเตอร์ตามทฤษฎีอนุรักษ์พลังงานเนื่องจากการเพิ่มวงจรควบคุมที่ค่อนข้างซับซ้อน การเริ่มต้นอ่อนแอไม่เพียงแต่ไม่ประหยัดพลังงาน แต่ยังเพิ่มการบริโภคพลังงานแต่มันสามารถลดกระแสเริ่มต้นของวงจรและมีบทบาทป้องกัน.

วิธีการเลือกมอเตอร์ซินโครนสามเฟสแม่เหล็กถาวร

การเลือกมอเตอร์ซินครอนส์แม่เหล็กถาวรสามเฟสต้องพิจารณาปัจจัยหลายอย่าง รวมถึงพลังงานของมอเตอร์ ความเร็ว วัสดุ กระบวนการผลิต เป็นต้น

พลังงานของเครื่องยนต์

พลังงานของมอเตอร์เป็นพารามิเตอร์สําคัญของมอเตอร์ ซึ่งกําหนดพลังงานผลิตสูงสุดของมอเตอร์และฉากที่ใช้คุณจําเป็นต้องกําหนดช่วงความแรงของมอเตอร์ตามความต้องการจริงและเลือกชนิดของมอเตอร์ที่เหมาะสมและปริมาตร.

ความเร็วของเครื่องยนต์

ความเร็วของมอเตอร์ยังเป็นปัจจัยที่ต้องพิจารณาในกระบวนการเลือก สภาพการใช้งานที่แตกต่างกันต้องการความเร็วของมอเตอร์ที่แตกต่างกันและมันจําเป็นที่จะกําหนดช่วงความเร็วของมอเตอร์ตามความต้องการที่แท้จริงและเลือกชนิดของมอเตอร์ที่เหมาะสมและปริมาตร.

วัสดุเครื่องยนต์

วัสดุของมอเตอร์เป็นหนึ่งในปัจจัยสําคัญในการออกแบบและการเลือกมอเตอร์ คุณสมบัตินี้มีผลต่อผลงานและอายุการใช้งานของมอเตอร์โดยตรง วัสดุของมอเตอร์ทั่วไปประกอบด้วยสายทองแดงแม็กเนต, วัสดุประกอบความละเอียด ฯลฯ เมื่อเลือกมอเตอร์ซินโครนสามเฟสแม่เหล็กถาวรจําเป็นต้องเลือกวัสดุเครื่องยนต์ที่เหมาะสม และใช้เทคโนโลยีการแปรรูปที่เหมาะสม และมาตรการตรวจคุณภาพ.

กระบวนการผลิต

กระบวนการผลิตที่พบกันทั่วไปประกอบด้วยการล่อ, การประมวลผลเสา, การประกอบ, และอื่น ๆมันจําเป็นต้องมีกระบวนการการผลิตที่เหมาะสมและมาตรการตรวจสอบคุณภาพเพื่อให้แน่ใจว่าผลงานและคุณภาพของมอเตอร์ตรงกับความต้องการ.

มุมมองในอนาคต

จากมุมมองทางเทคนิค ในอนาคต การออกแบบและเทคโนโลยีการผลิตของมอเตอร์ซินโครนสามเฟสแม่เหล็กถาวรจะยังคงถูกปรับปรุงและปรับปรุงวัสดุ ใหม่ สามารถ ปรับปรุง ผลงาน และ อายุ การ ใช้งาน ของ มอเตอร์ ได้การปรับปรุงเทคโนโลยีการควบคุมมอเตอร์สามารถทําให้การควบคุมแม่นยําและประสิทธิภาพสูงขึ้นความก้าวหน้าในเทคโนโลยีเซ็นเซอร์มอเตอร์สามารถปรับปรุงการวัดและการควบคุมความแม่นยําของมอเตอร์เพื่อให้การทํางานของมอเตอร์สามารถปรับปรุงมากขึ้น.

จากมุมมองการใช้งาน ระดับการใช้งานของมอเตอร์ซินโครนแม่เหล็กถาวรสามเฟสจะยังคงขยายและลึกการใช้งานของมอเตอร์ซินโครนแม่เหล็กถาวร 3 ขั้นตอนในสาขาอัตโนมัติอุตสาหกรรมจะขยายตัวต่อไปในอนาคต เครื่องยนต์ซินคอนกรีตแม่เหล็กถาวร 3 ขั้นตอน จะมีประสิทธิภาพ, ความแม่นยํา และความน่าเชื่อถือมากขึ้นการจัดหาทางแก้ไขที่ดีกว่า สําหรับอุตสาหกรรมต่าง ๆ.
