รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ENNENG
ได้รับการรับรอง: CE,UL
หมายเลขรุ่น: พม
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 500-5000/set
รายละเอียดการบรรจุ: การบรรจุสมุทร
เวลาการส่งมอบ: 15-120 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 20,000 ชุด / ปี
ชื่อ: |
อุตสาหกรรมใช้แม่เหล็กถาวร เครื่องยนต์ไฟฟ้าซินโครน |
ปัจจุบัน: |
เครื่องปรับอากาศ |
วัสดุ: |
แรร์เอิร์ธ NdFeB |
การติดตั้ง: |
ไอเอ็มบี 3 ไอเอ็มบี 5 ไอเอ็มบี 35 |
เฟส: |
3 เฟส |
เสา: |
2,4,6,8,10 |
ช่วงพลังงาน: |
5.5-3000กิโลวัตต์ |
โวลเตชั่น: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ขนาดเฟรม: |
จาก H112 ถึง H450 |
โหมดควบคุม: |
อินเวอร์เตอร์โอเพ่นลูปเวคเตอร์คอนโทรล |
ชื่อ: |
อุตสาหกรรมใช้แม่เหล็กถาวร เครื่องยนต์ไฟฟ้าซินโครน |
ปัจจุบัน: |
เครื่องปรับอากาศ |
วัสดุ: |
แรร์เอิร์ธ NdFeB |
การติดตั้ง: |
ไอเอ็มบี 3 ไอเอ็มบี 5 ไอเอ็มบี 35 |
เฟส: |
3 เฟส |
เสา: |
2,4,6,8,10 |
ช่วงพลังงาน: |
5.5-3000กิโลวัตต์ |
โวลเตชั่น: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ขนาดเฟรม: |
จาก H112 ถึง H450 |
โหมดควบคุม: |
อินเวอร์เตอร์โอเพ่นลูปเวคเตอร์คอนโทรล |
ปริมาตรสินค้า:
| รุ่น | พลังประมาณ ((KW) | ความดันเฉพาะ (V) | ความแรงปัจจุบัน (A) | ความเร็วนาม (r/นาที) | ประสิทธิภาพ ((%) | ค่าประสิทธิภาพ | อัตราความถี่ชื่อ ((Hz) | สาเหตุการบริการ |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| ขนาดกรอบ | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| คุณสมบัติทางกล | |||||||||||
| กรอบ / ปรางปลาย / ตู้ปลาย |
วัสดุ | เหล็กเหล็ก | |||||||||
| การติดตั้ง | B3/B35 | ||||||||||
| เกรด IP | IP23 | ||||||||||
| วิธีการเย็น | IC01(ODP) | ||||||||||
| ดิน | ภายในครอบสายไฟและฐานเครื่อง | ||||||||||
| หมุน | ผิวเคลือบฝุ่น | ZZ/C3 | /C3 | ||||||||
| การแก้ไขลาก | DE แก้ไข, NDE กับ Wave spring washer | ||||||||||
| DE ปรับ หมุน |
3000 รอบ / นาที | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 รอบ / นาที | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| การแก้ไข NDE หมุน |
3000 รอบ / นาที | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 รอบ / นาที | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
การหล่อลื่น |
วัสดุ | ESSO UNIREX N2 | |||||||||
| ท่อน้ํามัน | / | อุปกรณ์ปรับน้ํามันกล่องปลาย | ท่อ | ||||||||
| โป้ | เครื่องประกอบการประกอบการ | ||||||||||
| หมุน | วัสดุ | เหล็ก45# | |||||||||
| ประเภท B | |||||||||||
| ขีดจํากัดการสั่น (mm/s) |
1.6 | 2.2 | |||||||||
| เงินเหลือ | 1/2 คีย์ G2.5 เกรด | ||||||||||
ป้ายชื่อ |
วัสดุ |
อลูมิเนียม | |||||||||
| ประสิทธิภาพไฟฟ้า | |||||||||||
| โวลเตชั่น | 380/400V ((หรือ440/460V) สามปลาย | ||||||||||
การล่อ |
วัสดุ | ทองแดงความบริสุทธิ์สูง | |||||||||
| การท่วม วิธีการ |
VPI และการแห้ง | ||||||||||
ประเภทการกันความร้อน |
155(F) | ||||||||||
| ปัจจัยบริการ | 1.0/1.2/1.3 | ||||||||||
| สเตเตอร์และโรเตอร์ การผสมผสาน |
เหล็กซิลิคอน | ||||||||||
| แม็กเนตถาวร | NdFeB | ||||||||||
คําอธิบายสินค้า:

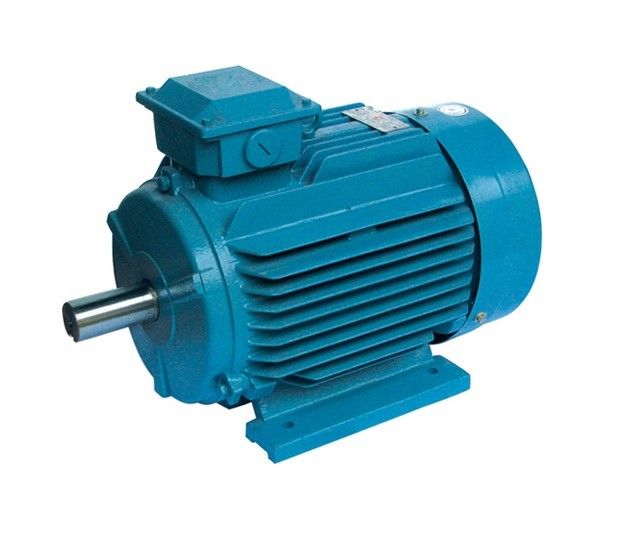

มอเตอร์ซินคโรนแม่เหล็กถาวรดินหายากประสิทธิภาพสูงสุด TYC ที่เกินมาตรฐานประสิทธิภาพ IE4 เป็นมอเตอร์พิเศษล่าสุดสําหรับเครื่องปรับอากาศที่พัฒนาโดยบริษัทของเรามันใช้วัสดุแม่เหล็กถาวรดินหายากที่มีประสิทธิภาพสูง และเทคโนโลยีแปลงความถี่, ใช้งานโดยไม่มีการควบคุมเวกเตอร์โคเดอร์ และมีโครงสร้างเหล็กแม่เหล็ก , มีข้อดีของประสิทธิภาพสูง, การทํางานที่น่าเชื่อถือ, และการติดตั้งที่ดี interchangeability.
| ขนาด B3/B35 | ขนาดทั่วไป | ||||||||||||||
| ขนาดกรอบ | A | AA | AB | B | บีบี | HA | H | K | C | AC | AD | BS | KK | L | |
| 3000 รอบ / นาที | 1500 รอบ / นาที | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 ลิตร | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| ขนาดทั่วไป ((轴伸) | ขนาด B35/B5/V1 | ||||||||||||||||
| ขนาดกรอบ | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 ลิตร | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
หลักการของมอเตอร์แม่เหล็กถาวร:
มอเตอร์แม่เหล็กถาวร เป็นอุปกรณ์ที่ใช้แม่เหล็กถาวรเพื่อสร้างสนามแม่เหล็กสําหรับการหมุนของมอเตอร์สายโค้ลบนสแตตอร์ถูกใช้พลังงานด้วยกระแสไฟฟ้าเพื่อผลิตสนามแม่เหล็กหมุนแม็กเนตถาวรบนโรเตอร์ในทางกลับกันถูกดึงดูดไปยังสนามแม่เหล็กหมุนและตามมัน โดยการเปลี่ยนแปลงทิศทางของกระแสในสอย statorสามารถผลิตการเคลื่อนไหวหมุนต่อเนื่องในหมุนมอเตอร์แม่เหล็กถาวรมีลักษณะของประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการตอบสนองอย่างรวดเร็ว
