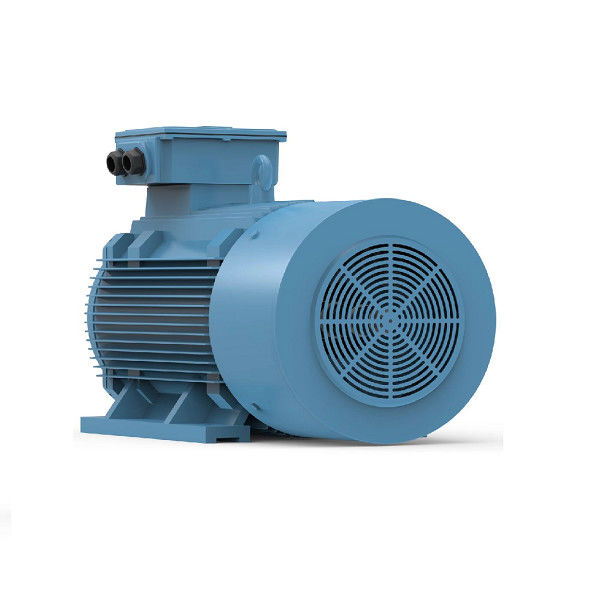

แม่เหล็กถาวรมอเตอร์ซิงโครนัส 6 ขั้ว

ประโยชน์ของมอเตอร์ PMSM:
‍
ประสิทธิภาพสูง
โดยเฉพาะอย่างยิ่งที่ความเร็วต่ำมอเตอร์แม่เหล็กถาวรไม่จำเป็นต้องจ่ายกระแสให้กับโรเตอร์เพื่อสร้างสนามโรเตอร์ ดังนั้นจึงกำจัดการสูญเสียของโรเตอร์ได้เกือบทั้งหมดเมื่อเทียบกับมอเตอร์แบบเหนี่ยวนำหรือแบบรีลัคแตนซ์ ยังต้องการกระแสที่ต่ำกว่าบนสเตเตอร์และมีตัวประกอบกำลังที่ใหญ่กว่า ส่งผลให้พิกัดกระแสที่น้อยลงบนตัวควบคุม และเพิ่มประสิทธิภาพของระบบขับเคลื่อนโดยรวม

การขับความเร็วต่ำที่ประสิทธิภาพสูงกว่ามอเตอร์เหนี่ยวนำอาจลบข้อกำหนดของเกียร์ลดความเร็ว ขจัดความซับซ้อนออกจากการจัดเรียงเชิงกล

แรงบิดคงที่
มอเตอร์ประเภทนี้สามารถสร้างแรงบิดได้คงที่และรักษาแรงบิดได้เต็มที่ที่ความเร็วรอบต่ำ

ขนาด
ขนาดที่เล็กลง น้ำหนักเบาขึ้น และขดลวดน้อยลงทำให้มีความหนาแน่นของพลังงานสูงขึ้น

คุ้มค่า
เมื่อไม่มีแปรงทำให้ค่าบำรุงรักษาลดลง

ความร้อนน้อยที่สุด
ใน PMSM ความร้อนจะเกิดขึ้นที่ขดลวดสเตเตอร์ และไม่มีแปรงใดๆ และมีเพียงความร้อนเพียงเล็กน้อยเท่านั้นที่สร้างบนโรเตอร์ ซึ่งช่วยอำนวยความสะดวกในการระบายความร้อนของมอเตอร์เนื่องจากมอเตอร์ทำงานเย็นกว่ามอเตอร์เหนี่ยวนำ ความน่าเชื่อถือและอายุการใช้งานของมอเตอร์จึงเพิ่มขึ้น

ช่วงความเร็ว
มอเตอร์ประเภทนี้สามารถมีช่วงความเร็วกว้างได้โดยใช้ Field Weakening และสามารถใช้กลยุทธ์การควบคุมแรงบิด/กระแสสูงสุด (MTPA) ในระหว่างการทำงานของแรงบิดคงที่

มอเตอร์ไฟฟ้ากระแสสลับชนิดแม่เหล็กถาวร (PMAC) มีการใช้งานที่หลากหลาย ได้แก่ :

เครื่องจักรอุตสาหกรรม: มอเตอร์ PMAC ใช้ในเครื่องจักรอุตสาหกรรมหลายประเภท เช่น ปั๊ม คอมเพรสเซอร์ พัดลม และเครื่องมือกลมีประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยำ ทำให้เหมาะสำหรับการใช้งานเหล่านี้

วิทยาการหุ่นยนต์: มอเตอร์ PMAC ใช้ในวิทยาการหุ่นยนต์และระบบอัตโนมัติ ซึ่งมีความหนาแน่นของแรงบิดสูง การควบคุมที่แม่นยำ และประสิทธิภาพสูงมักใช้ในแขนหุ่นยนต์ กริปเปอร์ และระบบควบคุมการเคลื่อนไหวอื่นๆ

ระบบ HVAC: มอเตอร์ PMAC ใช้ในระบบทำความร้อน การระบายอากาศ และการปรับอากาศ (HVAC) ซึ่งให้ประสิทธิภาพสูง การควบคุมที่แม่นยำ และระดับเสียงรบกวนต่ำมักใช้ในพัดลมและปั๊มในระบบเหล่านี้

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายใน: ประสิทธิภาพการใช้พลังงานสูงสุด

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายใน (IPMSM) เป็นมอเตอร์ในอุดมคติสำหรับการลากจูงโดยที่แรงบิดสูงสุดไม่เกิดขึ้นที่ความเร็วสูงสุดมอเตอร์ประเภทนี้ใช้ในงานที่ต้องการไดนามิกสูงและความจุเกินพิกัดและยังเป็นตัวเลือกที่สมบูรณ์แบบหากคุณต้องการควบคุมพัดลมหรือปั๊มในช่วง IE4 และ IE5ต้นทุนการซื้อที่สูงมักได้รับการชดเชยด้วยการประหยัดพลังงานตลอดอายุการใช้งาน โดยมีเงื่อนไขว่าคุณต้องใช้งานกับตัวแปลงความถี่ที่เหมาะสม

ไดรฟ์ความถี่แบบแปรผันที่ติดตั้งมอเตอร์ของเราใช้กลยุทธ์การควบคุมแบบบูรณาการตาม MTPA (แรงบิดสูงสุดต่อแอมแปร์)ซึ่งช่วยให้คุณควบคุมมอเตอร์ซิงโครนัสแม่เหล็กถาวรได้อย่างมีประสิทธิภาพสูงสุดโหลดเกิน 200 % แรงบิดเริ่มต้นที่ยอดเยี่ยม และช่วงการควบคุมความเร็วที่ขยายยังช่วยให้คุณใช้ประโยชน์จากอัตรามอเตอร์ได้อย่างเต็มที่เพื่อการกู้คืนต้นทุนอย่างรวดเร็วและกระบวนการควบคุมที่มีประสิทธิภาพสูงสุด

IPM (แม่เหล็กถาวรภายใน) คุณสมบัติมอเตอร์:

แรงบิดสูงและประสิทธิภาพสูง
แรงบิดสูงและเอาต์พุตสูงทำได้โดยใช้แรงบิดแบบไม่เต็มใจนอกเหนือจากแรงบิดแม่เหล็ก

การดำเนินการประหยัดพลังงาน
ใช้พลังงานน้อยลงถึง 30% เมื่อเทียบกับมอเตอร์ SPM ทั่วไป

การหมุนด้วยความเร็วสูง
สามารถตอบสนองการหมุนของมอเตอร์ความเร็วสูงโดยการควบคุมแรงบิดสองประเภทโดยใช้การควบคุมแบบเวกเตอร์

ความปลอดภัย
เนื่องจากมีแม่เหล็กถาวรฝังอยู่ ความปลอดภัยทางกลจึงดีขึ้น เนื่องจากแม่เหล็กจะไม่หลุดออกเนื่องจากแรงเหวี่ยง ซึ่งแตกต่างจาก SPM

มอเตอร์ซิงโครนัสแม่เหล็กถาวรพร้อมแม่เหล็กภายนอกสำหรับการใช้งานเซอร์โวแบบคลาสสิก

มอเตอร์ซิงโครนัสชนิดแม่เหล็กถาวรพร้อมแม่เหล็กภายนอก (SPMSM) เป็นมอเตอร์ในอุดมคติเมื่อคุณต้องการโอเวอร์โหลดสูงและการเร่งความเร็วอย่างรวดเร็ว เช่น ในการใช้งานเซอร์โวแบบคลาสสิกการออกแบบที่ยาวยังส่งผลให้มวลมีความเฉื่อยต่ำและสามารถติดตั้งได้อย่างเหมาะสมอย่างไรก็ตาม ข้อเสียประการหนึ่งของระบบซึ่งประกอบด้วย SPMSM และตัวแปลงความถี่คือค่าใช้จ่ายที่เกี่ยวข้อง เนื่องจากมักใช้เทคโนโลยีปลั๊กราคาแพงและตัวเข้ารหัสคุณภาพสูง

ระบบพลังงานหมุนเวียน: มอเตอร์ PMAC ถูกใช้ในระบบพลังงานหมุนเวียน เช่น กังหันลมและเครื่องติดตามแสงอาทิตย์ ซึ่งให้ประสิทธิภาพสูง ความหนาแน่นของพลังงานสูง และการควบคุมที่แม่นยำมักใช้ในเครื่องกำเนิดไฟฟ้าและระบบติดตามในระบบเหล่านี้

อุปกรณ์ทางการแพทย์: มอเตอร์ PMAC ใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่อง MRI ซึ่งมีความหนาแน่นของแรงบิดสูง การควบคุมที่แม่นยำ และระดับเสียงรบกวนต่ำมักใช้ในมอเตอร์ที่ขับเคลื่อนชิ้นส่วนที่เคลื่อนไหวในเครื่องจักรเหล่านี้

ข้อดี

ให้ประสิทธิภาพสูงขึ้นด้วยความเร็วสูง

มีจำหน่ายในขนาดเล็กในบรรจุภัณฑ์ต่างๆ

การบำรุงรักษาและติดตั้งทำได้ง่ายกว่ามอเตอร์เหนี่ยวนำ

สามารถรักษาแรงบิดได้อย่างเต็มที่ที่ความเร็วต่ำ

ประสิทธิภาพและความน่าเชื่อถือสูง

ให้แรงบิดที่ราบรื่นและประสิทธิภาพไดนามิก

ข้อเสีย

ข้อเสียของมอเตอร์ซิงโครนัสแม่เหล็กถาวรคือ:

มอเตอร์ประเภทนี้มีราคาแพงมากเมื่อเทียบกับมอเตอร์เหนี่ยวนำ

สตาร์ทติดยากเพราะไม่ใช่มอเตอร์สตาร์ทเอง

I. การบำรุงรักษา

1. โปรดดำเนินการบำรุงรักษาตลับลูกปืนเป็นประจำอย่างเคร่งครัดตามแผ่นระบุการหล่อลื่นตลับลูกปืนควรเติมมอเตอร์ด้วยจาระบีทันทีหลังจากใช้งานไปประมาณ 2,000 ชั่วโมง และต้องระบุยี่ห้อจาระบีอย่างระมัดระวังก่อนเติมเมื่อพบว่าตลับลูกปืนร้อนเกินไปหรือจาระบีเสื่อมสภาพระหว่างการใช้งาน ควรเปลี่ยนให้ทันเวลาควรถอดจาระบีเก่าออกเมื่อเปลี่ยนและควรทำความสะอาดตลับลูกปืนและห้องน้ำมันด้านในและด้านนอกของตลับลูกปืนด้วยน้ำมันเบนซินจากนั้นจึงเติมจาระบีที่สะอาดของแบรนด์เดียวกันมอเตอร์ที่มีความเร็ว 3,000 รอบต่อนาทีขึ้นไป ปริมาณการเติมเชื้อเพลิง: ช่องตลับลูกปืนถูกเติม ปริมาณจาระบีที่เติมลงในห้องน้ำมันของฝาครอบด้านในตลับลูกปืนคิดเป็น 1/2 ของห้องน้ำมัน ปริมาณการเติมเชื้อเพลิงความเร็วที่เหลือของมอเตอร์ : เติมช่องด้านในตลับลูกปืนและช่องเติมน้ำมันด้านในฝาตลับลูกปืน ปริมาณจาระบีใช้พื้นที่ 2/3 ของห้องน้ำมัน

2. เมื่อเปลี่ยนตลับลูกปืน ต้องใช้เครื่องมือถอดตลับลูกปืนแบบพิเศษเพื่อดึงตลับลูกปืนออกจากเพลามอเตอร์ และต้องไม่ใช้แรงถอดประกอบกับเพลามอเตอร์โดยตรงเมื่อติดตั้งตลับลูกปืนใหม่ ควรใช้วิธีปลอกร้อนเพื่อติดตั้งตลับลูกปืนหลังจากที่ตลับลูกปืนได้รับความร้อนถึง 90°C ควรวางปลอกตลับลูกปืนไว้ที่ตำแหน่งตลับลูกปืนบนเพลา

ครั้งที่สอง สโทเรจ

ควรเก็บมอเตอร์ไว้ในที่แห้งและอากาศถ่ายเทสะดวกโดยไม่มีก๊าซกัดกร่อน

สาม. งผู้อ้างสิทธิ์

บริษัทไม่รับผิดชอบในการบำรุงรักษาและชดเชยความเสียหายของมอเตอร์ที่เกิดขึ้นในสถานการณ์ต่อไปนี้

1. การทำงานเกินพิกัดอย่างรุนแรงในระยะยาวของมอเตอร์ทำให้ขดลวดร้อนและไหม้

2. ผลิตภัณฑ์ไม่ได้รับการติดตั้งอย่างถูกต้อง เช่น การกระแทกแกนหมุนของมอเตอร์และพื้นผิวหน้าแปลนของฝาครอบเครื่องอย่างรุนแรงจนทำให้ชิ้นส่วนเสียรูป

3. ผู้ใช้ไม่ได้ใช้และจัดเก็บมอเตอร์อย่างถูกต้องตามข้อกำหนดของคู่มือนี้ และความล้มเหลวและการสูญเสียเกิดจากปัจจัยของมนุษย์
